دستهبندی: قطعات پسیو یا غیر فعال

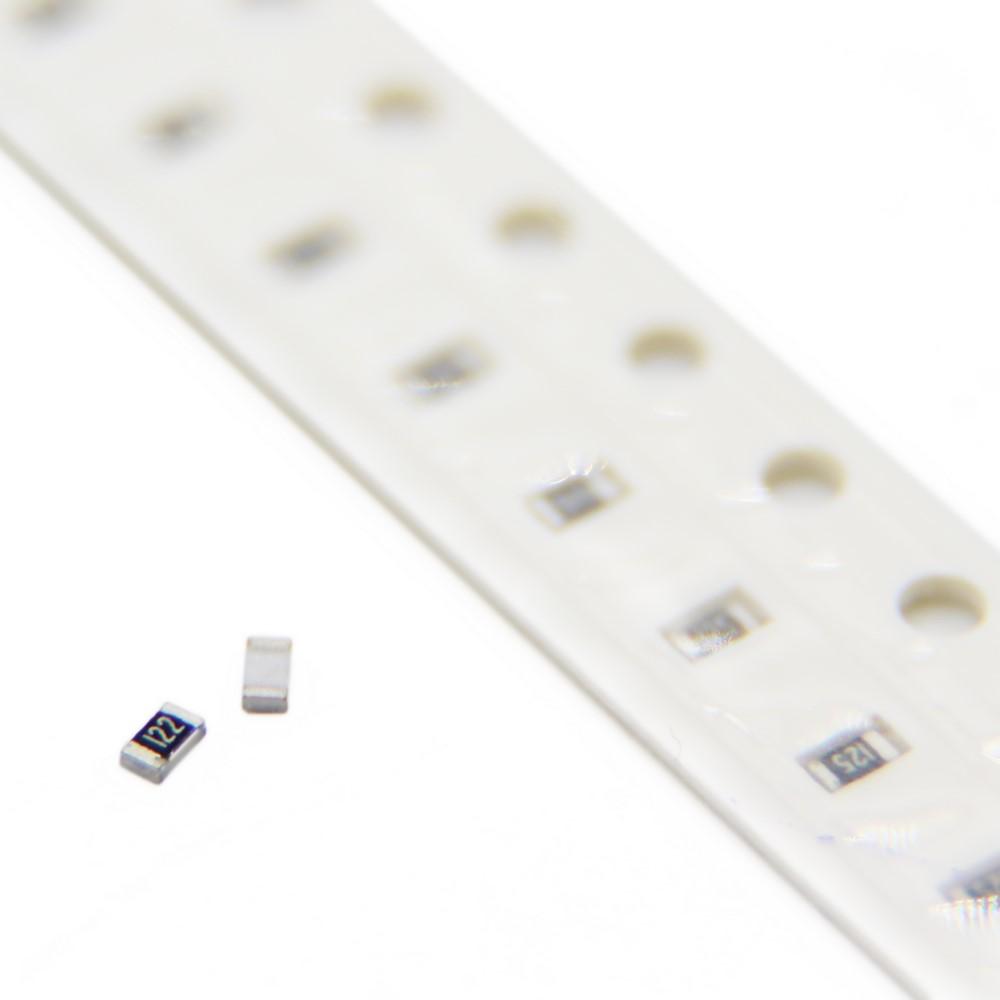

مقاومت اس ام دی 1.2کیلواهم 1.2Kohm smd 0603
1.2Kohm smd 0603
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: مقاومت اس ام دی 1.2کیلواهم 1.2Kohm smd 0603
نام کارخانهای: SER0603J0122AR
تعداد در بسته: 5000 عدد
برند: CHINA
پکیج: 0603 (1608)
بستهبندی: Tape & Reel
حداقل: 50 عدد
ضریب: 10 عدد
عنوان گروه: Thick Film Resistors - SMD
دیتاشیت: 1.2K (0603)
مقاومت 1.2 کیلو اهم
توان (وات) 100 میلی وات
دقت 5 درصد
مقدار ولتاژ DC 75 ولت
ضریب دمایی 100 ضریب دمایی
ضریب دمایی 100 ضریب دمایی
کاربرد General Application
نوع قرار گیری SMD/SMT
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +155 درجه سانتیگراد
Resistance 1.2 kΩ
Power Rating 100 mW
Tolerance 5 %
Voltage Rating DC 75 V
Temperature Coefficient (Min) 100 PPM/°C
Temperature Coefficient (Max) 100 PPM/°C
Application General Application
Termination Style SMD/SMT
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +155 C°
Brand CHINA
Package 0603 (1608)
نقد و بررسی
معرفی حرفهای مقاومت SMD 1.2 کیلواهم (1.2KΩ) پکیج 0603
مقاومت SMD 1.2 کیلواهم (1.2KΩ) با پکیج 0603 یکی از قطعات پسیو پرکاربرد در صنعت الکترونیک است که به دلیل ابعاد کوچک، دقت بالا و سازگاری با فناوری مونتاژ سطحی (Surface Mount Technology) در طراحی و تولید مدارات پیشرفته الکترونیکی مورد توجه قرار میگیرد. این مقاومت با استاندارد سایز 0603 (1.6 میلیمتر طول و 0.8 میلیمتر عرض) طراحی شده و به دلیل توان مصرفی پایین (معمولاً 0.1 وات یا 1/10 وات) و تلرانس استاندارد (1% یا 5%)، انتخابی ایدهآل برای کاربردهای مختلف از جمله مدارات دیجیتال، آنالوگ، IoT، و دستگاههای پزشکی است.
ویژگیهای فنی مقاومت SMD 1.2KΩ 0603
- مقدار مقاومت: 1.2 کیلواهم (1.2KΩ)
- پکیج: 0603 (ابعاد: 1.6mm × 0.8mm)
- تلرانس: معمولاً 1% یا 5% (بسته به سازنده)
- توان نامی: 0.1 وات (1/10W)
- حداکثر ولتاژ کاری: حدود 50 تا 75 ولت (بسته به دیتاشیت)
- دمای کاری: -55 تا +155 درجه سانتیگراد
- کد شناسایی: معمولاً با کد عددی (مثل 122) یا کدهای استاندارد دیگر روی بدنه مشخص میشود.
- جنس بدنه: سرامیک با لایه مقاومتی نیکل-کروم یا مشابه
- استاندارد: مطابق با استانداردهای RoHS برای سازگاری زیستمحیطی
کاربردهای مقاومت SMD 1.2KΩ 0603
این مقاومت به دلیل دقت و ابعاد کوچک در طیف گستردهای از پروژههای الکترونیکی استفاده میشود:
- مدارات دیجیتال: بهعنوان مقاومت پولاپ (Pull-Up) یا پولداون (Pull-Down) در میکروکنترلرها و آیسیها.
- فیلترهای آنالوگ: در مدارات فیلتر RC برای تنظیم پاسخ فرکانسی.
- منابع تغذیه سوئیچینگ: برای محدودسازی جریان در بخشهای کنترلی.
- دستگاههای پزشکی و پوشیدنی: به دلیل ابعاد کوچک و مصرف انرژی پایین، در حسگرها و دستگاههای IoT.
- اتوماسیون صنعتی: در مدارات کنترلی و رابطهای سنسور.
مزایای مقاومت SMD 1.2KΩ 0603
- ابعاد فوقفشرده: مناسب برای طراحیهای با چگالی بالا (High-Density PCB).
- دقت بالا: تلرانس 1% امکان استفاده در مدارات حساس را فراهم میکند.
- پایداری حرارتی: عملکرد قابل اعتماد در دماهای مختلف.
- مونتاژ خودکار: سازگار با دستگاههای Pick-and-Place برای تولید انبوه.
- هزینه اقتصادی: قیمت مناسب برای تولید در مقیاس بزرگ.
نحوه شناسایی و انتخاب
مقاومتهای SMD 0603 معمولاً با کدهای عددی روی بدنه یا رول بستهبندی شناسایی میشوند. برای مقاومت 1.2KΩ، کد استاندارد ممکن است "122" باشد (که به معنای 12×10² اهم است). هنگام خرید، توجه به دیتاشیت سازنده (مانند Yageo، Vishay، یا Panasonic) برای بررسی مشخصات دقیق مانند تلرانس، توان، و حداکثر ولتاژ کاری ضروری است. همچنین، اطمینان از اصالت قطعه و خرید از تأمینکنندگان معتبر (مانند DigiKey، Mouser، یا فروشگاههای معتبر ایرانی مانند کالای الکترونیک) از اهمیت بالایی برخوردار است.
نکات نصب و استفاده
- مونتاژ: استفاده از دستگاههای مونتاژ خودکار یا لحیمکاری دستی با هویه ظریف و دمای کنترلشده (حداکثر 260 درجه سانتیگراد به مدت چند ثانیه).
- طراحی PCB: رعایت فاصله مناسب بین قطعات برای جلوگیری از اتصال کوتاه.
- محیط کاری: اجتناب از قرارگیری در معرض رطوبت یا دماهای خارج از محدوده مجاز.
- تست و عیبیابی: استفاده از مولتیمتر برای تأیید مقدار مقاومت قبل و بعد از نصب.
چرا مقاومت SMD 1.2KΩ 0603 انتخاب حرفهایهاست؟
این مقاومت ترکیبی بینظیر از دقت، کارایی، و انعطافپذیری را ارائه میدهد. طراحی فشرده آن امکان استفاده در مدارات پیچیده با فضای محدود را فراهم میکند، در حالی که تلرانس پایین و پایداری بالا، عملکرد قابل اعتمادی را در کاربردهای حساس تضمین میکند. چه در حال طراحی یک گجت هوشمند باشید و چه یک سیستم صنعتی پیچیده، مقاومت SMD 1.2KΩ 0603 انتخابی مطمئن برای بهینهسازی عملکرد و کاهش هزینههاست.
سوالات متداول (FAQ)
- تفاوت مقاومت SMD 0603 با پکیجهای دیگر مانند 0805 یا 1206 چیست؟
پکیج 0603 کوچکتر از 0805 (2.0mm × 1.25mm) و 1206 (3.2mm × 1.6mm) است و توان نامی کمتری (0.1 وات) دارد. این پکیج برای مدارات با چگالی بالا و مصرف انرژی پایین مناسبتر است، اما برای کاربردهای با توان بالاتر، پکیجهای بزرگتر توصیه میشوند. - چگونه کد مقاومت 1.2KΩ روی پکیج 0603 را بخوانم؟
کد مقاومت معمولاً بهصورت عددی (مثل "122") روی بدنه یا رول حک میشود. عدد "122" به معنای 12×10² اهم یا 1200 اهم (1.2KΩ) است. برای اطلاعات دقیقتر، دیتاشیت سازنده را بررسی کنید. - آیا مقاومت SMD 1.2KΩ 0603 برای پروژههای DIY مناسب است؟
بله، اما به دلیل ابعاد کوچک، لحیمکاری دستی آن نیاز به مهارت و ابزار مناسب (هویه ظریف، پنس، و ذرهبین) دارد. برای پروژههای DIY سادهتر، ممکن است پکیجهای بزرگتر مانند 0805 راحتتر باشند.
