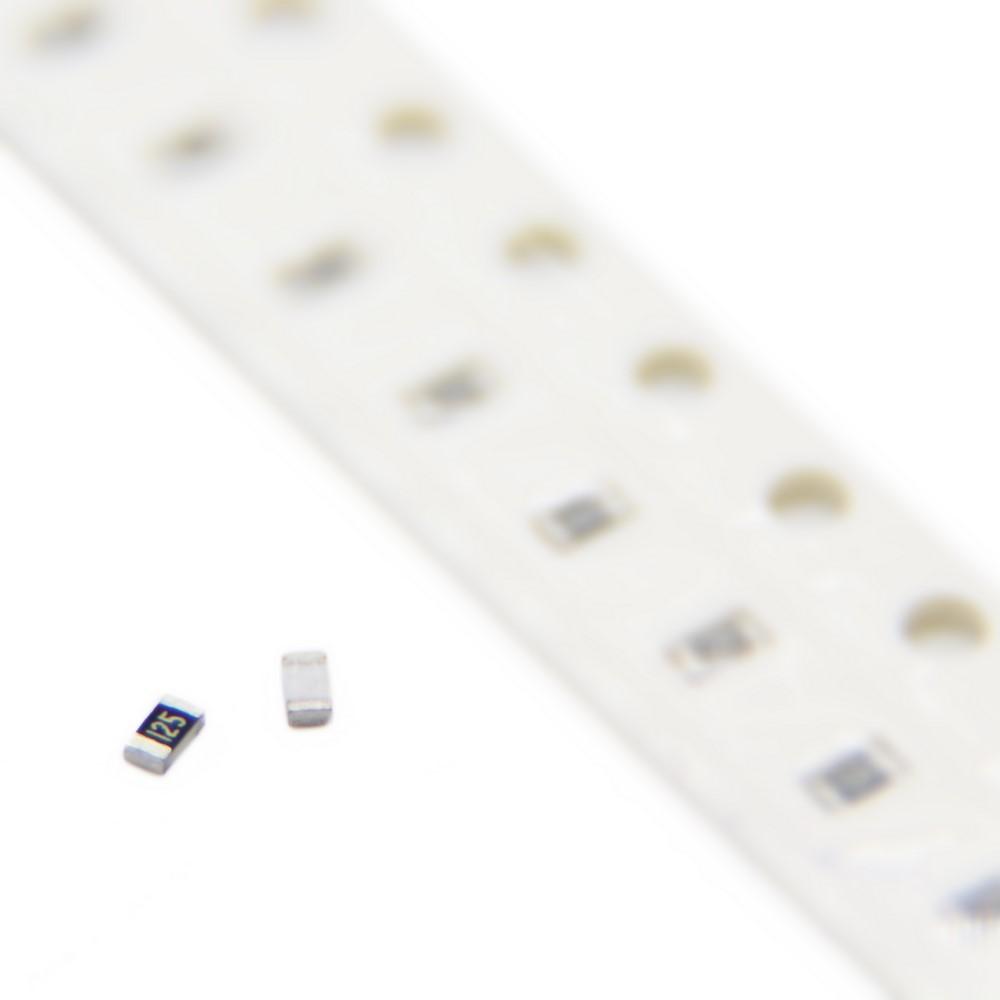

مقاومت اس ام دی 1.2مگااهم 1.2Mohm smd 0603

مقاومت‌های SMD (Surface Mount Device) به دلیل اندازه کوچک، کارایی بالا و سازگاری با فناوری‌های مدرن، از پرکاربردترین قطعات در صنعت الکترونیک هستند. مقاومت اس ام دی 1.2 مگااهم با پکیج 0603 یکی از قطعات کلیدی در مدارات الکترونیکی پیشرفته است که به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی مشخصات فنی، کاربردها، مزایا و نکات مهم مرتبط با این مقاومت می‌پردازیم.

مشخصات فنی مقاومت SMD 0603 - 1.2MOhm

• مقدار مقاومت: 1.2 مگااهم (1,200,000 اهم)
• پکیج: 0603 (ابعاد: 1.6 میلی‌متر طول × 0.8 میلی‌متر عرض یا 0.06 اینچ × 0.03 اینچ)
• تلرانس (خطا): معمولاً 1% یا 5% (بسته به برند و مدل)
• توان نامی: 0.1 وات (1/10W) - مناسب برای کاربردهای کم‌مصرف
• حداکثر ولتاژ کاری: حدود 75 ولت (بسته به دیتاشیت سازنده)
• دمای کاری: -55 تا +155 درجه سانتی‌گراد
• جنس بدنه: سرامیک با لایه‌های مقاومتی فلزی و پوشش محافظ
• کد شناسایی: معمولاً با کد سه یا چهار رقمی (مانند 125 یا 1204) روی بدنه یا رول مشخص می‌شود. برای 1.2 مگااهم، کد ممکن است به صورت "125" (12 × 10^5 اهم) باشد.
• برندهای رایج: Yageo، Vishay، Panasonic، Samsung Electro-Mechanics

کاربردهای مقاومت 1.2 مگااهم SMD 0603

این مقاومت به دلیل مقدار بالای مقاومت و اندازه کوچک، در مدارات الکترونیکی با نیاز به محدودسازی جریان یا تقسیم ولتاژ استفاده می‌شود. برخی از کاربردهای اصلی عبارتند از:

1. الکترونیک مصرفی: در دستگاه‌هایی مانند گوشی‌های هوشمند، تبلت‌ها و لپ‌تاپ‌ها برای تنظیم جریان در بخش‌های حساس.
2. مدارات RF و مخابراتی: در فیلترها و تنظیم‌کننده‌های سیگنال برای کنترل امپدانس.
3. پزشکی: در تجهیزات پزشکی مانند دستگاه‌های مانیتورینگ و تصویربرداری که نیاز به دقت بالا دارند.
4. اتوماسیون صنعتی: در سنسورها و کنترل‌کننده‌ها برای مدیریت سیگنال‌های الکتریکی.
5. خودروسازی: در سیستم‌های الکترونیکی خودرو مانند ECU و سیستم‌های ناوبری.

مزایای مقاومت SMD 0603 - 1.2MOhm

• اندازه کوچک: پکیج 0603 امکان استفاده در مدارات با چگالی بالا را فراهم می‌کند، که برای طراحی‌های مدرن و فشرده ایده‌آل است.
• دقت بالا: تلرانس 1% یا 5%، دقت کافی برای کاربردهای حساس را تضمین می‌کند.
• پایداری حرارتی: عملکرد قابل اعتماد در دماهای مختلف، مناسب برای محیط‌های چالش‌برانگیز.
• مونتاژ خودکار: طراحی SMD امکان نصب سریع و دقیق با دستگاه‌های Pick-and-Place را فراهم می‌کند.
• هزینه اقتصادی: تولید انبوه و دسترسی گسترده، این مقاومت را به گزینه‌ای مقرون‌به‌صرفه تبدیل کرده است.

نکات مهم در استفاده

1. نحوه خواندن کد مقاومت: برای شناسایی مقدار مقاومت، به کد روی بدنه یا رول توجه کنید. برای 1.2 مگااهم، کد ممکن است "125" باشد، که به معنای 12 × 10^5 اهم است. دیتاشیت محصول اطلاعات دقیق‌تری ارائه می‌دهد.
2. انتخاب تلرانس مناسب: برای کاربردهای دقیق مانند مدارات مخابراتی، تلرانس 1% توصیه می‌شود.
3. مدیریت توان: از اعمال توان بیش از 0.1 وات به مقاومت خودداری کنید تا از آسیب حرارتی جلوگیری شود.
4. مونتاژ و لحیم‌کاری: استفاده از تجهیزات استاندارد لحیم‌کاری SMD برای جلوگیری از آسیب به قطعه ضروری است.
5. بررسی دیتاشیت: مشخصات مانند حداکثر ولتاژ و جریان مجاز باید با دیتاشیت سازنده مطابقت داشته باشد.

چرا مقاومت 1.2 مگااهم SMD 0603؟

این مقاومت ترکیبی از دقت، کارایی و انعطاف‌پذیری را ارائه می‌دهد که آن را به انتخابی ایده‌آل برای مهندسان و طراحان مدارات الکترونیکی تبدیل کرده است. چه در حال طراحی یک دستگاه IoT باشید و چه یک سیستم پیچیده مخابراتی، این قطعه می‌تواند نیازهای شما را با عملکردی پایدار و قابل اعتماد برآورده کند.

سوالات متداول (FAQ)

1. چگونه می‌توانم مقدار مقاومت 1.2 مگااهم را روی بدنه مقاومت SMD 0603 شناسایی کنم؟
   مقدار مقاومت معمولاً با یک کد عددی (مانند "125" برای 1.2 مگااهم) روی بدنه یا رول مقاومت درج می‌شود. کد "125" به معنای 12 × 10^5 اهم است. برای اطلاعات دقیق‌تر، دیتاشیت محصول را بررسی کنید.
2. آیا می‌توان از مقاومت 1.2 مگااهم 0603 در مدارات با توان بالا استفاده کرد؟
   خیر، این مقاومت با توان نامی 0.1 وات برای کاربردهای کم‌مصرف طراحی شده است. برای مدارات با توان بالا، باید از پکیج‌های بزرگ‌تر (مانند 1206 یا 1210) با توان بالاتر استفاده کنید.
3. تفاوت تلرانس 1% و 5% در مقاومت 1.2 مگااهم چیست؟
   تلرانس 1% به معنای انحراف حداکثر ±1% از مقدار نامی (1.2 مگااهم) است، که برای کاربردهای دقیق مناسب‌تر است. تلرانس 5% انحراف بیشتری (±5%) دارد و برای کاربردهای عمومی استفاده می‌شود.
