مقاومت اس ام دی 1.8کیلواهم 1.8Kohm smd 0603

مقاومت اس ام دی 1.8 کیلواهم (1.8Kohm) SMD 0603: بررسی جامع و حرفه‌ای
مقاومت‌های اس ام دی (Surface Mount Device) از جمله قطعات کلیدی در طراحی و ساخت مدارات الکترونیکی مدرن هستند. مقاومت اس ام دی 1.8 کیلواهم (1.8Kohm) با پکیج 0603 یکی از پرکاربردترین قطعات در این دسته است که به دلیل ابعاد کوچک، دقت بالا و عملکرد قابل اعتماد، در صنایع مختلف از جمله الکترونیک مصرفی، خودروسازی، پزشکی و مخابرات مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی ویژگی‌ها، کاربردها، مشخصات فنی و نکات مهم مرتبط با این مقاومت می‌پردازیم.

معرفی مقاومت اس ام دی 1.8 کیلواهم SMD 0603
مقاومت 1.8Kohm SMD 0603 یک مقاومت پسیو است که برای محدود کردن جریان الکتریکی، تقسیم ولتاژ و تنظیم سیگنال در مدارات الکترونیکی استفاده می‌شود. پکیج 0603 به معنای ابعاد 1.6 میلی‌متر (طول) × 0.8 میلی‌متر (عرض) است که در واحد اینچ به صورت 0.06 × 0.03 اینچ نام‌گذاری شده است. این ابعاد کوچک، امکان استفاده در بردهای متراکم با مونتاژ خودکار را فراهم می‌کند.

مشخصات فنی
مقدار مقاومت: 1.8 کیلواهم (1800 اهم)
پکیج: 0603 (1608 در سیستم متریک)
تلرانس (خطا): معمولاً 1% یا 5% (بسته به برند و مدل)
توان نامی: 0.1 وات (1/10W) یا 0.063 وات (1/16W) بسته به سازنده
حداکثر ولتاژ کاری: معمولاً 50 تا 75 ولت
دمای کاری: -55 تا +155 درجه سانتی‌گراد
ضریب دمایی: ±100 تا ±200 ppm/°C
نوع مواد: فیلم ضخیم (Thick Film) یا فیلم نازک (Thin Film) بسته به کاربرد

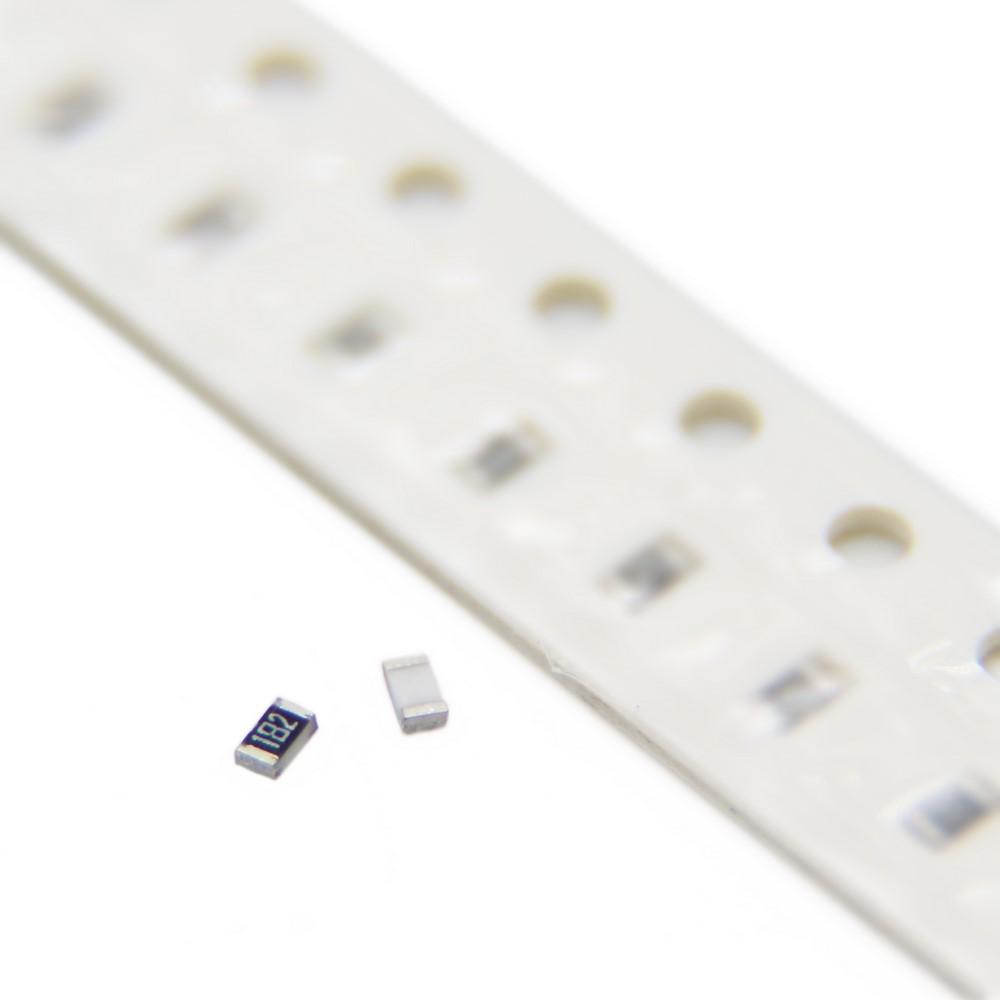

کد شناسایی: معمولاً با کد 182 (برای 1.8Kohm) روی بدنه یا رول مشخص می‌شود.
نکته: برای اطلاعات دقیق‌تر، دیتاشیت محصول از برندهای معتبر مانند Yageo، Vishay یا Panasonic را بررسی کنید.

ویژگی‌ها و مزایا
ابعاد فوق‌فشرده: پکیج 0603 امکان استفاده در بردهای با چگالی بالا را فراهم می‌کند، که در دستگاه‌های مدرن مانند گوشی‌های هوشمند، تبلت‌ها و گجت‌های پوشیدنی حیاتی است.
دقت بالا: تلرانس 1% برای کاربردهایی که نیاز به دقت بالا دارند (مانند فیلترهای سیگنال) ایده‌آل است.
پایداری حرارتی: مقاومت در برابر تغییرات دمایی، عملکرد قابل اعتماد در شرایط محیطی مختلف را تضمین می‌کند.
نصب آسان: طراحی SMD امکان مونتاژ خودکار با دستگاه‌های Pick-and-Place را فراهم می‌کند، که هزینه و زمان تولید را کاهش می‌دهد.
مقرون‌به‌صرفه: با توجه به تولید انبوه و تنوع برندها، قیمت این مقاومت بسیار رقابتی است.
کاربردها
مقاومت 1.8Kohm SMD 0603 به دلیل ویژگی‌های منحصربه‌فرد خود در طیف وسیعی از کاربردها استفاده می‌شود:

الکترونیک مصرفی: در گوشی‌های هوشمند، لپ‌تاپ‌ها، تلویزیون‌ها و دستگاه‌های صوتی برای تنظیم جریان و ولتاژ.
صنعت خودرو: در سیستم‌های کنترل موتور، حسگرها و واحدهای ECU.
تجهیزات پزشکی: در دستگاه‌های مانیتورینگ، تجهیزات تصویربرداری و ابزارهای تشخیصی.
مخابرات: در روترها، مودم‌ها و تجهیزات شبکه برای فیلتراسیون سیگنال.
اینترنت اشیا (IoT): در حسگرهای هوشمند و دستگاه‌های متصل برای مدیریت توان و سیگنال.
نکات مهم در استفاده
انتخاب تلرانس مناسب: برای کاربردهای دقیق مانند مدارات آنالوگ، تلرانس 1% توصیه می‌شود، در حالی که برای کاربردهای عمومی، تلرانس 5% کافی است.
محدودیت توان: از اعمال توان بیش از حد نامی (0.1 وات) خودداری کنید تا از آسیب به مقاومت جلوگیری شود.
مونتاژ و لحیم‌کاری: استفاده از پروفایل حرارتی مناسب در فرآیند لحیم‌کاری (Reflow Soldering) برای جلوگیری از ترک‌خوردگی یا کاهش عمر قطعه ضروری است.
بررسی دیتاشیت: کدهای روی رول مقاومت (مانند 0603WAJ0182T5E برای برند UNI-ROYAL) ممکن است بسته به سازنده متفاوت باشد. دیتاشیت را بررسی کنید.
ذخیره‌سازی: مقاومت‌ها را در محیط خشک و دور از رطوبت نگهداری کنید تا از اکسیداسیون پدهای لحیم جلوگیری شود.
چرا مقاومت 1.8Kohm SMD 0603 انتخابی هوشمندانه است؟
این مقاومت با ترکیب اندازه کوچک، دقت بالا و قیمت مناسب، گزینه‌ای ایده‌آل برای مهندسان و طراحان مدارات الکترونیکی است. توانایی آن در تحمل شرایط محیطی سخت و سازگاری با فرآیندهای تولید خودکار، آن را به یکی از پرکاربردترین قطعات در پروژه‌های الکترونیکی تبدیل کرده است. چه در حال طراحی یک گجت IoT باشید یا یک سیستم مخابراتی پیچیده، این مقاومت می‌تواند نیازهای شما را به خوبی برآورده کند.

سوالات متداول (FAQ)
تفاوت مقاومت SMD 0603 با پکیج‌های دیگر مانند 0805 یا 1206 چیست؟
پکیج 0603 کوچکتر از 0805 (2.0×1.25 میلی‌متر) و 1206 (3.2×1.6 میلی‌متر) است و توان کمتری (معمولاً 0.1 وات) تحمل می‌کند. انتخاب پکیج به چگالی برد، توان مورد نیاز و تجهیزات مونتاژ بستگی دارد.
چگونه کد مقاومت 1.8Kohm را روی قطعه تشخیص دهیم؟
مقاومت 1.8Kohm معمولاً با کد سه‌رقمی 182 روی بدنه یا رول شناسایی می‌شود. عدد 18 نشان‌دهنده مقدار پایه و 2 نشان‌دهنده توان 10^2 (1800 اهم) است. برای اطمینان، دیتاشیت سازنده را بررسی کنید.
آیا می‌توان از مقاومت 1.8Kohm SMD 0603 در مدارات پرقدرت استفاده کرد؟
خیر، این مقاومت برای توان‌های پایین (0.1 وات) طراحی شده است. برای مدارات پرقدرت، از پکیج‌های بزرگتر مانند 1206 یا 2512 با توان بالاتر استفاده کنید.
