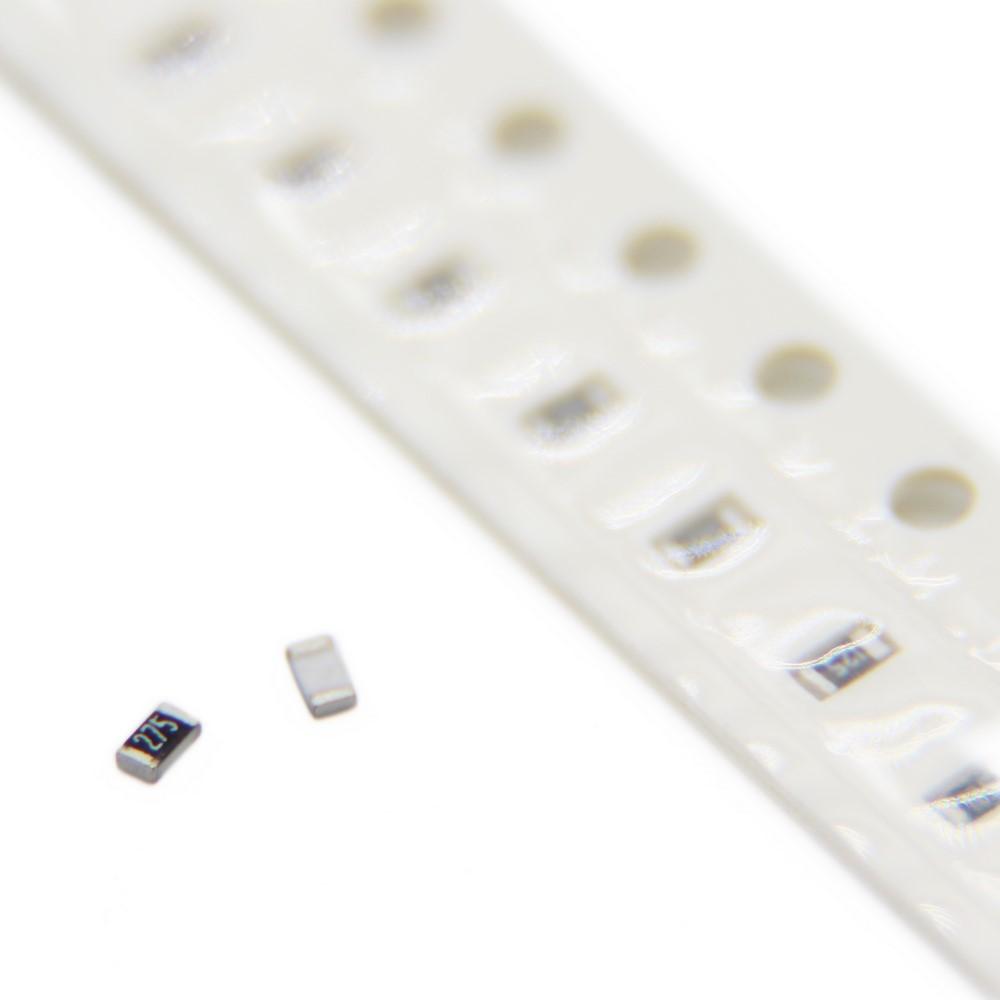

مقاومت اس ام دی 2.7مگااهم 2.7Mohm smd 0603
2.7Mohm smd 0603
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: مقاومت اس ام دی 2.7مگااهم 2.7Mohm smd 0603
نام کارخانهای: SER0603J0275AR
تعداد در بسته: 5000 عدد
برند: CHINA
پکیج: 0603 (1608)
بستهبندی: Tape & Reel
حداقل: 50 عدد
ضریب: 50 عدد
عنوان گروه: Thick Film Resistors - SMD
دیتاشیت: 2.7M (0603)
مقاومت 2.7 مگا اهم
توان (وات) 100 میلی وات
دقت 5 درصد
مقدار ولتاژ DC 75 ولت
ضریب دمایی 100 ضریب دمایی
ضریب دمایی 100 ضریب دمایی
کاربرد General Application
نوع قرار گیری SMD/SMT
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +155 درجه سانتیگراد
Resistance 2.7 MΩ
Power Rating 100 mW
Tolerance 5 %
Voltage Rating DC 75 V
Temperature Coefficient (Min) 100 PPM/°C
Temperature Coefficient (Max) 100 PPM/°C
Application General Application
Termination Style SMD/SMT
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +155 C°
Brand CHINA
Package 0603 (1608)
نقد و بررسی
مقاومت اس ام دی (SMD Resistor) با مقدار 2.7 مگااهم و پکیج 0603 یکی از قطعات کلیدی در طراحی و مونتاژ مدارات الکترونیکی مدرن است. این مقاومت به دلیل ابعاد کوچک، دقت بالا و قابلیت استفاده در مونتاژ ماشینی، در صنایع مختلف از جمله الکترونیک مصرفی، پزشکی، خودروسازی و ارتباطات کاربرد گستردهای دارد. در این مقاله، به بررسی مشخصات فنی، ویژگیها، کاربردها و مزایای این مقاومت بهصورت جامع و حرفهای میپردازیم.
مشخصات فنی مقاومت 2.7 مگااهم SMD 0603
- مقدار مقاومت: 2.7 مگااهم (2,700,000 اهم)
- پکیج: 0603 (ابعاد: 1.6 میلیمتر طول × 0.8 میلیمتر عرض، معادل 0.06 اینچ × 0.03 اینچ)
- تلرانس (خطا): معمولاً 1% یا 5% (بسته به سازنده و سری محصول)
- توان نامی: 0.1 وات (1/10 وات)
- حداکثر ولتاژ کاری: حدود 75 ولت (بسته به دیتاشیت سازنده)
- دمای کاری: -55 تا +155 درجه سانتیگراد
- کد شناسایی: معمولاً با کد عددی مانند "275" یا "2704" روی بدنه مشخص میشود (275 به معنای 27 × 10⁵ اهم).
- جنس: فیلم ضخیم (Thick Film) یا فیلم نازک (Thin Film) بسته به کاربرد
- استانداردها: مطابق با استانداردهای RoHS و AEC-Q200 (برای کاربردهای خودرویی)
ویژگیهای برجسته
- ابعاد فوقالعاده کوچک: پکیج 0603 با ابعاد 1.6 × 0.8 میلیمتر، این مقاومت را برای مدارات با چگالی بالا و طراحیهای مینیاتوری ایدهآل میکند.
- دقت بالا: تلرانس 1% یا 5% امکان استفاده در کاربردهای دقیق مانند فیلترهای سیگنال و مدارات آنالوگ را فراهم میکند.
- پایداری حرارتی: ضریب دمایی پایین (TCR) در محدوده 100 تا 200 ppm/°C، عملکرد پایداری در شرایط دمایی مختلف تضمین میکند.
- سازگاری با مونتاژ خودکار: طراحی SMD این مقاومت را برای فرآیندهای لحیمکاری Reflow یا Wave مناسب میسازد.
- مقاومت در برابر شرایط سخت: مناسب برای محیطهایی با دما و رطوبت بالا، بهویژه در کاربردهای صنعتی و خودرویی.
کاربردها
مقاومت 2.7 مگااهم SMD 0603 به دلیل مقدار بالای مقاومت و اندازه کوچک، در طیف وسیعی از مدارات الکترونیکی استفاده میشود:
- تقسیمکنندههای ولتاژ: در مدارات آنالوگ برای تنظیم سطوح ولتاژ.
- فیلترهای سیگنال: در مدارات RF و صوتی برای حذف نویز یا تنظیم پاسخ فرکانسی.
- حفاظت مدارات: بهعنوان مقاومت کششی (Pull-up/Pull-down) در مدارات دیجیتال.
- دستگاههای پزشکی: در تجهیزات دقیق مانند مانیتورهای ضربان قلب و دستگاههای تصویربرداری.
- صنعت خودرو: در سیستمهای کنترل موتور (ECU) و سنسورهای پیشرفته.
- گجتهای هوشمند: در گوشیهای موبایل، ساعتهای هوشمند و سایر دستگاههای قابلحمل.
مزایای استفاده
- صرفهجویی در فضا: ابعاد کوچک امکان طراحی مدارات فشردهتر را فراهم میکند.
- هزینه مقرونبهصرفه: تولید انبوه و استانداردسازی پکیج 0603، قیمت این مقاومت را رقابتی کرده است.
- عملکرد قابل اعتماد: دوام بالا و مقاومت در برابر شوکهای مکانیکی و حرارتی.
- انعطافپذیری در طراحی: امکان استفاده در انواع مدارات دیجیتال و آنالوگ.
نحوه خواندن کد مقاومت
مقاومتهای SMD 0603 معمولاً با کدهای عددی سه یا چهار رقمی روی بدنه مشخص میشوند. برای مقاومت 2.7 مگااهم:
- کد سهرقمی: ممکن است بهصورت "275" نوشته شود، که به معنای 27 × 10⁵ اهم (2,700,000 اهم) است.
- کد چهاررقمی: بهصورت "2704"، که به معنای 270 × 10⁴ اهم است. برای اطمینان از مقدار دقیق، همیشه دیتاشیت محصول یا اطلاعات سازنده (مانند Yageo، Vishay یا Samsung) را بررسی کنید.
نکات مهم در استفاده
- لحیمکاری: از دمای مناسب (معمولاً 260-280 درجه سانتیگراد) برای جلوگیری از آسیب به مقاومت استفاده کنید.
- تطابق توان: اطمینان حاصل کنید که توان مصرفی مدار از توان نامی مقاومت (0.1 وات) تجاوز نکند.
- محیط کاری: در محیطهای با رطوبت بالا، از پوششهای محافظ (Conformal Coating) برای برد استفاده کنید.
- تأمینکننده معتبر: برای تضمین کیفیت، مقاومتها را از فروشگاههای معتبر مانند DigiKey، Mouser یا نمایندگان رسمی داخلی تهیه کنید.
چرا مقاومت 2.7 مگااهم SMD 0603 انتخاب حرفهایهاست؟
این مقاومت ترکیبی ایدهآل از دقت، دوام و انعطافپذیری را ارائه میدهد. چه در حال طراحی یک گجت هوشمند باشید و چه یک سیستم صنعتی پیچیده، این قطعه با عملکرد پایدار و هزینه مناسب، نیازهای شما را برآورده میکند. سازگاری با فرآیندهای تولید مدرن و استانداردهای بینالمللی، آن را به یکی از پرکاربردترین قطعات در دنیای الکترونیک تبدیل کرده است.
سوالات متداول (FAQ)
- چگونه میتوانم مقدار مقاومت 2.7 مگااهم را روی پکیج 0603 تشخیص دهم؟
برای شناسایی مقدار مقاومت، به کد عددی روی بدنه توجه کنید. کدهایی مانند "275" (27 × 10⁵ اهم) یا "2704" (270 × 10⁴ اهم) نشاندهنده 2.7 مگااهم هستند. همچنین، دیتاشیت سازنده را بررسی کنید تا از تلرانس و مشخصات دقیق مطلع شوید. - آیا مقاومت 2.7 مگااهم SMD 0603 برای مدارات دیجیتال مناسب است؟
بله، این مقاومت بهویژه بهعنوان مقاومت کششی (Pull-up/Pull-down) در مدارات دیجیتال یا برای تنظیم سیگنالها در مدارات آنالوگ بسیار مناسب است. بااینحال، توان و ولتاژ کاری مدار باید با مشخصات مقاومت مطابقت داشته باشد. - تفاوت تلرانس 1% و 5% در مقاومت 2.7 مگااهم چیست؟
تلرانس 1% به معنای دقت بالاتر (مقاومت واقعی بین 2.673 تا 2.727 مگااهم) و تلرانس 5% به معنای دقت کمتر (2.565 تا 2.835 مگااهم) است. برای کاربردهای دقیق مانند مدارات پزشکی یا صوتی، تلرانس 1% توصیه میشود.
