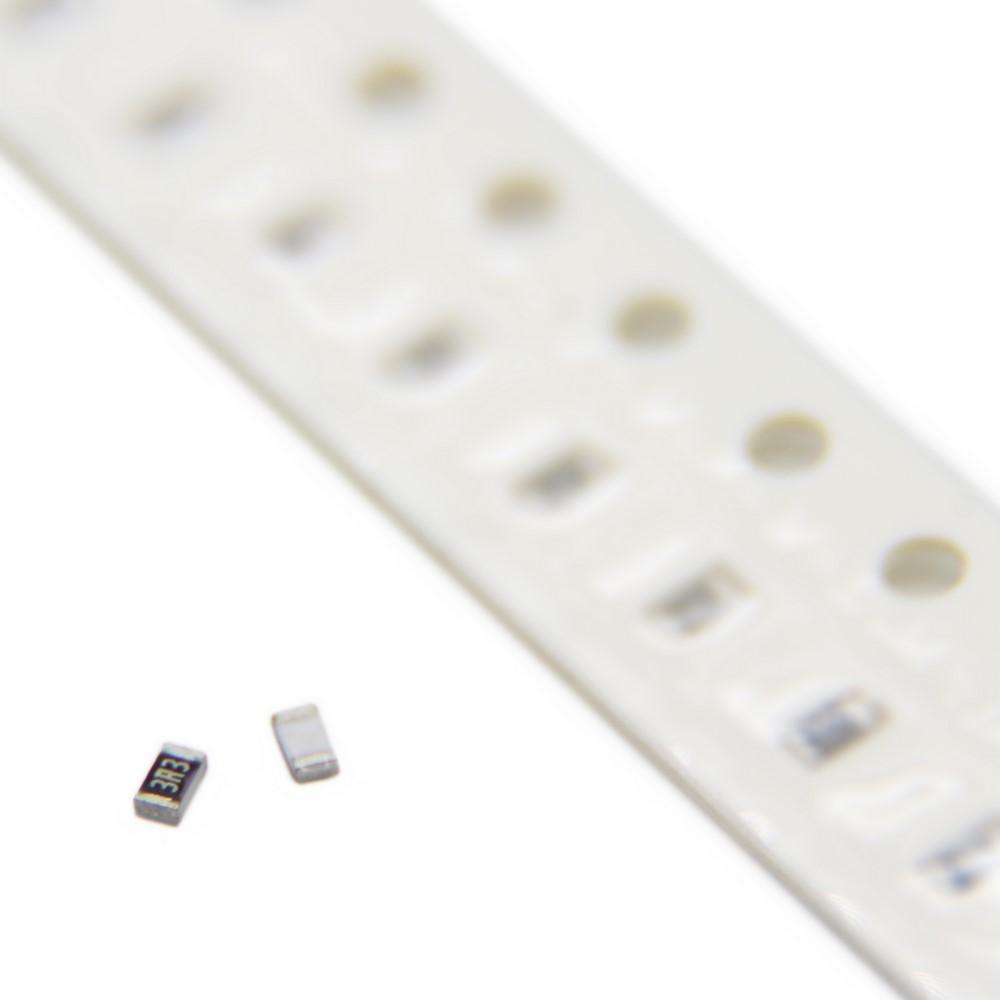

مقاومت اس ام دی 3.3اهم 3.3ohm smd 0603

مقاومت‌های SMD (Surface-Mount Device) به دلیل ابعاد کوچک، عملکرد قابل اعتماد و سازگاری با فناوری‌های مدرن، یکی از پرکاربردترین قطعات در صنعت الکترونیک هستند. مقاومت SMD 3.3 اهم با پکیج 0603 یکی از محصولات کلیدی در این دسته است که به دلیل ویژگی‌های منحصربه‌فرد خود در انواع مدارهای الکترونیکی، از دستگاه‌های مصرفی گرفته تا تجهیزات صنعتی، مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی مشخصات فنی، کاربردها، مزایا و نکات مهم در استفاده از این مقاومت می‌پردازیم.

مشخصات فنی مقاومت SMD 3.3 اهم پکیج 0603
مقدار مقاومت: 3.3 اهم (Ω)
پکیج: 0603 (ابعاد 1.6 میلی‌متر طول × 0.8 میلی‌متر عرض، معادل 0.06 اینچ × 0.03 اینچ)
تلرانس (خطا): معمولاً 5% یا 1% (بسته به سازنده و مدل)
توان نامی: 0.1 وات (1/10W)
حداکثر ولتاژ کاری: حدود 50 ولت (بسته به دیتاشیت سازنده)
دمای کاری: -55 تا +155 درجه سانتی‌گراد
جنس بدنه: سرامیک با لایه مقاومتی کربنی یا فلزی
کد شناسایی: معمولاً با کدهای عددی (مانند 3R3 برای 3.3 اهم) روی بدنه مشخص می‌شود.
استاندارد: مطابق با استانداردهای RoHS برای استفاده در تجهیزات بدون سرب
این مقاومت به دلیل ابعاد کوچک و توان مناسب، برای نصب روی بردهای فشرده و با چگالی بالا ایده‌آل است.

کاربردهای مقاومت SMD 3.3 اهم 0603
محدود کردن جریان: این مقاومت در مدارهایی که نیاز به کنترل جریان در محدوده‌های پایین دارند، مانند LEDها یا سنسورها، استفاده می‌شود.
تقسیم ولتاژ: به عنوان بخشی از مدارهای مقسم ولتاژ در سیستم‌های آنالوگ و دیجیتال.
فیلتراسیون سیگنال: در کنار خازن‌ها برای ایجاد فیلترهای RC در مدارهای صوتی یا RF.
دستگاه‌های الکترونیکی مصرفی: مانند تلفن‌های همراه، تبلت‌ها، و دستگاه‌های IoT.
تجهیزات صنعتی و پزشکی: در بردهای کنترلی و سیستم‌های دقیق که نیاز به قطعات کوچک و قابل اعتماد دارند.
اتوماسیون و رباتیک: برای تنظیم جریان در موتورهای کوچک یا سنسورهای دقیق.
مزایای مقاومت SMD 3.3 اهم 0603
اندازه کوچک: پکیج 0603 امکان استفاده در طراحی‌های فشرده و بردهای چندلایه را فراهم می‌کند.
نصب آسان: مناسب برای مونتاژ خودکار با دستگاه‌های Pick-and-Place، که هزینه تولید را کاهش می‌دهد.
پایداری بالا: مقاومت‌های SMD با تلرانس 1% یا 5% دقت بالایی در عملکرد مدار ارائه می‌دهند.
مقاومت در برابر دما: عملکرد پایدار در بازه دمایی گسترده، مناسب برای محیط‌های صنعتی.
هزینه اقتصادی: قیمت مناسب برای تولید انبوه و استفاده در پروژه‌های تجاری.
نکات مهم در استفاده از مقاومت SMD 3.3 اهم 0603
انتخاب تلرانس مناسب: برای کاربردهای دقیق (مانند تجهیزات پزشکی)، تلرانس 1% توصیه می‌شود، در حالی که برای کاربردهای عمومی، تلرانس 5% کافی است.
محدودیت توان: از تجاوز به توان نامی 0.1 وات خودداری کنید تا از سوختن مقاومت جلوگیری شود.
لحیم‌کاری: از دمای لحیم‌کاری مناسب (معمولاً 260-280 درجه سانتی‌گراد به مدت کمتر از 10 ثانیه) استفاده کنید تا به مقاومت آسیب نرسد.
بررسی دیتاشیت: مشخصات دقیق مانند حداکثر ولتاژ و کد شناسایی را از دیتاشیت سازنده (مانند Vishay، Yageo یا Panasonic) بررسی کنید.
تست با مولتی‌متر: پیش از نصب، مقدار مقاومت را با مولتی‌متر تست کنید تا از صحت آن مطمئن شوید.
چرا مقاومت SMD 3.3 اهم 0603 انتخاب حرفه‌ای‌هاست؟
این مقاومت ترکیبی از دقت، دوام و انعطاف‌پذیری را ارائه می‌دهد که آن را به گزینه‌ای ایده‌آل برای مهندسان الکترونیک و تولیدکنندگان تبدیل کرده است. سازگاری با فرآیندهای تولید مدرن، پایداری در شرایط محیطی مختلف و قیمت رقابتی، این محصول را به یکی از پرفروش‌ترین قطعات در بازار تبدیل کرده است. برندهای معتبر جهانی مانند Vishay، Yageo و Samsung Electro-Mechanics این مقاومت را با کیفیت بالا تولید می‌کنند و تأمین آن در بازارهای ایران نیز به‌راحتی امکان‌پذیر است.

سوالات متداول (FAQ)
مقاومت SMD 3.3 اهم 0603 برای چه نوع پروژه‌هایی مناسب است؟
این مقاومت برای پروژه‌های الکترونیکی با فضای محدود، مانند بردهای موبایل، سنسورها، و دستگاه‌های IoT مناسب است. همچنین در مدارهای کنترلی و فیلتراسیون سیگنال کاربرد دارد.
چگونه می‌توانم مقدار مقاومت 3.3 اهم را روی برد شناسایی کنم؟
روی مقاومت معمولاً کد "3R3" حک شده است که نشان‌دهنده 3.3 اهم است. همچنین می‌توانید با مولتی‌متر مقدار آن را اندازه‌گیری کنید. برای اطمینان، دیتاشیت سازنده را بررسی کنید.
آیا می‌توان از مقاومت 3.3 اهم 0603 در مدارهای با توان بالا استفاده کرد؟
خیر، این مقاومت با توان 0.1 وات برای مدارهای کم‌مصرف طراحی شده است. برای مدارهای با توان بالا، باید از پکیج‌های بزرگ‌تر مانند 1206 یا 2512 با توان بالاتر استفاده کنید.
