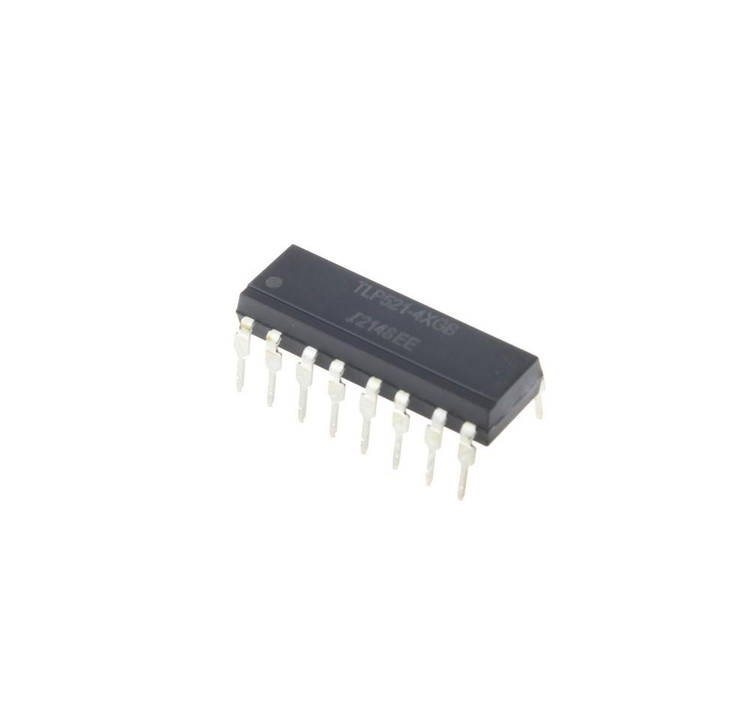

اپتوترانزیستور چهارکانال 16پین TLP521 4XGB
TLP521 4XGB
برند:Isocom Components
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: اپتوترانزیستور چهارکانال 16پین TLP521 4XGB
نام کارخانهای: TLP521-4XGB
تعداد کانال 4 کانال
جریان 50 میلی آمپر
ولتاژ معکوس 6 ولت
ولتاژ کلکتور-امیتر 55 ولت
جریان کلکتور 50 میلی آمپر
نوع خروجی Phototransistor
ولتاژ جداسازی 5.3 کیلو ولت
ولتاژ مستقیم 1.3 ولت
نسبت انتقال فعلی 50 درصد
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -30 درجه سانتیگراد
حداکثر دمای عملیاتی 100 درجه سانتیگراد
تعداد در بسته: 25 عدد
برند: Isocom Components

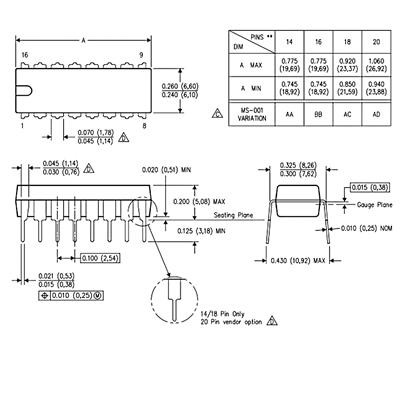

پکیج: DIP-16
بستهبندی: Tube
عنوان گروه: Transistor Output Optocouplers
توضیحات: اپتوترانزیستور چهارتایی Quad Channel High Density Mounting Phototransistor Optically Coupled Isolators , Isolation voltage:5300Vrms , 16PIN
Number of Channels 4 Channel
Forward Current (If) 50 mA
Reverse Voltage (Vrrm) 6 V
Collector Emitter Voltage (VCEO) 55 V
DC Collector Current 50 mA
Output Type Phototransistor
Isolation Voltage 5.3 kVrms
Forward Voltage (Vf) 1.3 V
Current Transfer Ratio (Min) 50 %
Mounting Style Through Hole
Minimum Operating Temperature -30 C°
Maximum Operating Temperature 100 C°
Brand Isocom Components
Package DIP-16
نقد و بررسی
بررسی حرفهای اپتوکوپلر TLP521-4XGB
مقدمه
اپتوکوپلر TLP521-4XGB یک قطعه الکترونیکی پیشرفته از شرکت Isocom Components 2004 LTD است که به دلیل عملکرد قابل اعتماد و ویژگیهای برجستهاش، در کاربردهای صنعتی و طراحی مدارات الکترونیکی بسیار مورد توجه قرار گرفته است. این اپتوکوپلر چهار کاناله با خروجی ترانزیستوری، برای ایزولاسیون الکتریکی و انتقال سیگنالهای دیجیتال در شرایط سخت طراحی شده است. در این مقاله، به بررسی ویژگیها، کاربردها و مزایای این محصول میپردازیم و در انتها به سوالات متداول پاسخ خواهیم داد.
مشخصات فنی TLP521-4XGB
TLP521-4XGB یک اپتوکوپلر با خروجی فتوترانزیستور است که از یک دیود مادون قرمز (IR LED) و یک فتوترانزیستور تشکیل شده است. این قطعه در بستهبندی DIP-16 عرضه میشود و دارای ویژگیهای زیر است:
- تعداد کانالها: 4 کانال
- ولتاژ ایزولاسیون: 5300 ولت RMS
- جریان فوروارد (If): حداکثر 50 میلیآمپر
- ولتاژ فوروارد (Vf): 1.3 ولت
- ولتاژ کلکتور-امیتر (VCEO): 55 ولت
- جریان کلکتور DC: 50 میلیآمپر
- ولتاژ معکوس (Vrrm): 6 ولت
- نسبت انتقال جریان (CTR): حداقل 50%
- دمای کاری: از -30°C تا +100°C
- سبک نصب: Through Hole
- استانداردهای زیستمحیطی: سازگار با RoHS و بدون سرب
این مشخصات، TLP521-4XGB را به گزینهای ایدهآل برای کاربردهایی که نیاز به ایزولاسیون بالا و عملکرد پایدار دارند تبدیل کرده است.
کاربردها
TLP521-4XGB به دلیل طراحی چندمنظورهاش در بسیاری از کاربردهای الکترونیکی مورد استفاده قرار میگیرد، از جمله:
- کنترلکنندههای برنامهپذیر (PLC): برای ایزولاسیون سیگنالهای کنترلی در سیستمهای صنعتی.
- ماژولهای ورودی/خروجی AC/DC: جهت انتقال ایمن سیگنالهای دیجیتال بین بخشهای مختلف مدار.
- رلههای حالت جامد (SSR): برای کنترل بارهای الکتریکی با ایزولاسیون بالا.
- منابع تغذیه سوئیچینگ (SMPS): برای جلوگیری از تداخل الکتریکی و حفاظت از اجزای حساس.
- تجهیزات مخابراتی و پزشکی: به دلیل ایزولاسیون الکتریکی بالا و قابلیت اطمینان در شرایط حساس.
این اپتوکوپلر به دلیل ایزولاسیون ولتاژ بالا (5300Vrms) و توانایی کار در دماهای گسترده، در محیطهای صنعتی و حرفهای بسیار کارآمد است.
مزایا
- ایزولاسیون قوی: ولتاژ ایزولاسیون 5300Vrms تضمینکننده ایمنی و حفاظت در برابر نویزهای الکتریکی است.
- طراحی چندکاناله: وجود چهار کانال در یک بستهبندی، فضای مورد نیاز روی برد را کاهش میدهد.
- سازگاری با استانداردهای زیستمحیطی: این محصول بدون سرب و مطابق با استاندارد RoHS است، که آن را برای پروژههای سبز و سازگار با محیط زیست مناسب میکند.
- دامنه دمایی گسترده: عملکرد قابل اعتماد در دماهای -30°C تا +100°C، مناسب برای محیطهای صنعتی سخت.
- کیفیت بالا و طول عمر طولانی: تولید شده توسط Isocom Components، برندی معتبر با بیش از 25 سال سابقه در تولید اپتوکوپلرهای باکیفیت.
مقایسه با محصولات مشابه
در مقایسه با سایر اپتوکوپلرهای موجود در بازار، مانند TLP521-4GB یا TLP521-4 از همین برند، مدل TLP521-4XGB به دلیل ولتاژ ایزولاسیون بالاتر (5300Vrms در مقابل 2500Vrms در برخی مدلها) و عملکرد بهینهتر در محیطهای پرنویز، برتری دارد. همچنین، بستهبندی DIP-16 آن امکان استفاده آسان در طراحیهای سنتی و صنعتی را فراهم میکند.
سوالات متداول (FAQ)
1. TLP521-4XGB برای چه نوع پروژههایی مناسب است؟
این اپتوکوپلر برای پروژههایی که نیاز به ایزولاسیون الکتریکی بالا دارند، مانند کنترلکنندههای صنعتی، منابع تغذیه سوئیچینگ و سیستمهای مخابراتی، ایدهآل است. چهار کانال آن امکان انتقال چندین سیگنال به صورت همزمان را فراهم میکند.
2. آیا TLP521-4XGB با استانداردهای زیستمحیطی سازگار است؟
بله، این محصول بدون سرب بوده و با استاندارد RoHS مطابقت دارد، که آن را برای استفاده در پروژههای سبز و سازگار با محیط زیست مناسب میسازد.
3. چگونه میتوان TLP521-4XGB را در مدار نصب کرد؟
این اپتوکوپلر از نوع Through Hole است و به راحتی روی بردهای مدار چاپی (PCB) نصب میشود. کافی است پینهای آند دیود مادون قرمز را به منبع تغذیه (VCC) و کاتد را به زمین متصل کنید، سپس خروجی ترانزیستور را به مدار دیجیتال خود وصل کنید.
پیشنهاد خرید
برای خرید TLP521-4XGB با کیفیت اصلی و قیمت مناسب، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی، محصولات معتبر و خدمات پس از فروش عالی ارائه میدهد و گزینهای مطمئن برای تهیه این اپتوکوپلر است.
