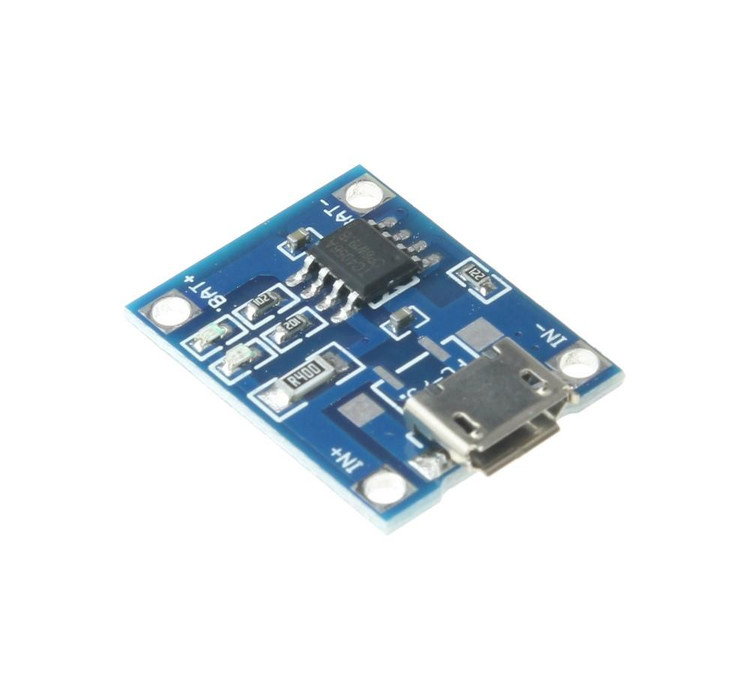

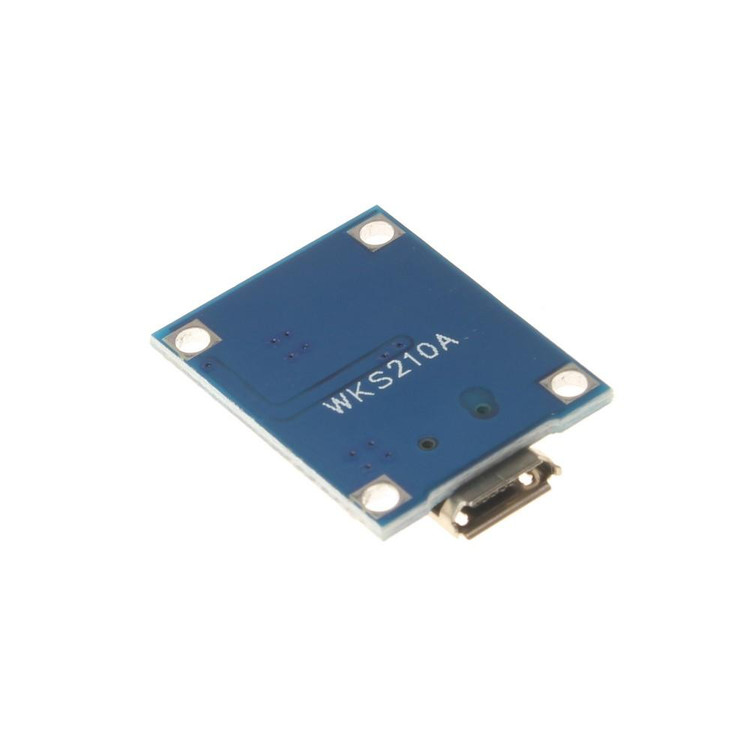

ماژول TC4056 MODULE

ماژول شارژر TC4056 یکی از محبوب‌ترین و کارآمدترین راه‌حل‌ها برای شارژ ایمن باتری‌های لیتیوم یونی (Li-Ion) و لیتیوم پلیمر (Li-Po) با ولتاژ 3.7 ولت، مانند باتری‌های 18650، است. این ماژول با بهره‌گیری از آی‌سی شارژر خطی TC4056A، عملکردی پایدار و ایمن را ارائه می‌دهد و به دلیل طراحی ساده و قابلیت‌های محافظتی، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی، دستگاه‌های قابل حمل، و کاربردهای DIY است.

ویژگی‌های کلیدی ماژول TC4056

1. شارژ با جریان و ولتاژ ثابت (CC/CV): این ماژول از روش شارژ جریان ثابت/ولتاژ ثابت استفاده می‌کند که تضمین‌کننده شارژ ایمن و بهینه باتری‌های لیتیوم یونی است. ولتاژ شارژ ثابت در 4.2 ولت تنظیم شده است که با دقت ±1% عمل می‌کند.

2. جریان شارژ قابل تنظیم: با تغییر مقاومت Rprog، می‌توانید جریان شارژ را از 130 میلی‌آمپر تا 1000 میلی‌آمپر تنظیم کنید. برای مثال، مقاومت 1.2 کیلواهم جریان 1000 میلی‌آمپر و مقاومت 2 کیلواهم جریان 580 میلی‌آمپر را فراهم می‌کند.

3. محافظت‌های ایمنی چندگانه: ماژول TC4056 با آی‌سی محافظتی DW01A، ویژگی‌هایی نظیر محافظت در برابر شارژ بیش از حد (Overcharge)، تخلیه بیش از حد (Over-discharge)، و اتصال کوتاه را ارائه می‌دهد. این قابلیت‌ها از آسیب به باتری جلوگیری کرده و طول عمر آن را افزایش می‌دهند.

4. ورودی USB-C و Micro-USB: این ماژول با پشتیبانی از ورودی‌های USB-C و Micro-USB، امکان اتصال آسان به منابع تغذیه مانند شارژرهای موبایل یا پاوربانک‌ها را فراهم می‌کند.

5. نمایشگر وضعیت شارژ: مجهز به دو LED (قرمز برای شارژ در حال انجام و سبز برای شارژ کامل) که وضعیت شارژ را به صورت بصری نشان می‌دهد.

6. طراحی کم‌حجم و کاربردی: با ابعاد کوچک و اجزای داخلی کامل، این ماژول نیازی به لحیم‌کاری اضافی ندارد و برای پروژه‌های DIY بسیار مناسب است.

7. محافظت حرارتی: ماژول به طور خودکار جریان شارژ را در شرایط دمای بالا کاهش می‌دهد تا از گرم شدن بیش از حد جلوگیری کند.

کاربردهای ماژول TC4056

ماژول TC4056 به دلیل انعطاف‌پذیری و قابلیت اطمینان، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• پروژه‌های DIY و آردوینو: ایده‌آل برای ساخت دستگاه‌های قابل حمل مانند ربات‌ها، سنسورها، و گجت‌های الکترونیکی.

• شارژ باتری‌های 18650: مناسب برای شارژ باتری‌های لیتیوم یونی در پاوربانک‌ها، چراغ‌قوه‌ها، و دستگاه‌های پرتابل.

• دستگاه‌های قابل حمل: مانند گوشی‌های موبایل، پخش‌کننده‌های MP3/MP4، دوربین‌های دیجیتال، و GPS.

• سیستم‌های تغذیه اضطراری: برای تأمین انرژی پایدار در شرایط خاص.

مشخصات فنی

• ولتاژ ورودی: 4.35 تا 6 ولت (توصیه‌شده 5 ولت)

• ولتاژ شارژ: 4.2 ولت ±1%

• جریان شارژ: تا 1000 میلی‌آمپر (قابل تنظیم با مقاومت Rprog)

• محافظت در برابر تخلیه بیش از حد: قطع خروجی در ولتاژ کمتر از 2.4 ولت

• محافظت در برابر شارژ بیش از حد: قطع شارژ در ولتاژ بالاتر از 4.28 ولت

• اتصالات: ورودی USB-C/Micro-USB، ترمینال‌های BAT+ و BAT- برای اتصال باتری، و OUT+ و OUT- برای بار

• ابعاد: حدود 28 × 17 میلی‌متر

• دمای کاری: -40 تا +85 درجه سانتی‌گراد

مزایای استفاده از ماژول TC4056

• نصب و استفاده آسان: بدون نیاز به قطعات اضافی یا دانش تخصصی لحیم‌کاری.

• ایمنی بالا: محافظت‌های چندگانه برای جلوگیری از آسیب به باتری و دستگاه.

• هزینه اقتصادی: قیمت مناسب در کنار عملکرد حرفه‌ای.

• انعطاف‌پذیری: پشتیبانی از انواع باتری‌های لیتیوم یونی و ورودی‌های متنوع.

سوالات متداول (FAQ)

1. آیا ماژول TC4056 می‌تواند برای شارژ باتری‌های متصل به صورت موازی استفاده شود؟

بله، این ماژول می‌تواند برای شارژ باتری‌های لیتیوم یونی متصل به صورت موازی استفاده شود، اما باید اطمینان حاصل کنید که باتری‌ها ولتاژ یکسانی داشته باشند تا از جریان‌های ناخواسته بین باتری‌ها جلوگیری شود. توجه داشته باشید که اتصال سری پشتیبانی نمی‌شود.

2. چگونه می‌توان جریان شارژ ماژول را تغییر داد؟

جریان شارژ با تغییر مقاومت Rprog تنظیم می‌شود. برای مثال، مقاومت 1.2 کیلواهم جریان 1000 میلی‌آمپر و مقاومت 2 کیلواهم جریان 580 میلی‌آمپر تولید می‌کند. برای اطلاعات دقیق‌تر، جدول Rprog در دیتاشیت ماژول را بررسی کنید.

3. آیا ماژول TC4056 محافظت در برابر اتصال معکوس باتری دارد؟

خیر، این ماژول به طور پیش‌فرض محافظت در برابر اتصال معکوس باتری ندارد. بنابراین، هنگام اتصال باتری، باید دقت کنید که قطب‌های مثبت و منفی به درستی متصل شوند.
