ماژول TCRT5000: حسگر مادون قرمز با کاربردهای متنوع

معرفی ماژول TCRT5000

ماژول TCRT5000 یک حسگر نوری بازتابی مادون قرمز (IR) است که به دلیل عملکرد دقیق، طراحی جمع‌وجور و کاربردهای گسترده، در پروژه‌های رباتیک، اتوماسیون و حسگری بسیار محبوب است. این ماژول شامل یک فرستنده مادون قرمز (IR LED) و یک گیرنده (فوتوترانزیستور) است که در یک بسته‌بندی کوچک قرار گرفته‌اند و قادر به تشخیص حضور اشیا، رنگ سطوح (در مقیاس سیاه تا سفید) و فاصله‌های کوتاه هستند. با قابلیت تنظیم حساسیت از طریق پتانسیومتر داخلی و خروجی‌های آنالوگ و دیجیتال، TCRT5000 انتخابی ایده‌آل برای پروژه‌های حرفه‌ای و آماتوری است.

مشخصات فنی

ماژول TCRT5000 با ویژگی‌های زیر، عملکردی قابل اعتماد ارائه می‌دهد:

• ولتاژ کاری: 3.3 تا 5 ولت DC
• محدوده تشخیص: 1 میلی‌متر تا 25 میلی‌متر (بهینه در 2.5 میلی‌متر)
• طول موج فرستنده: 950 نانومتر
• جریان خروجی معمولی (IC): 1 میلی‌آمپر
• خروجی: دیجیتال (0 و 1) و آنالوگ
• زاویه حسگر: کمتر از 35 درجه
• دمای کاری: -25 تا +85 درجه سانتی‌گراد
• ابعاد: 10.2 × 5.8 × 7 میلی‌متر

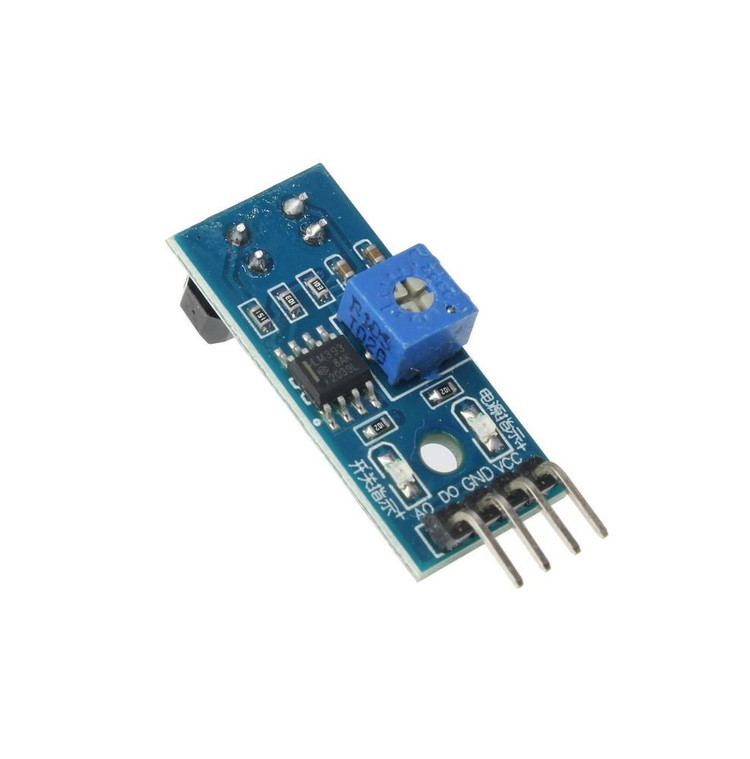

• ویژگی‌های اضافی: پتانسیومتر برای تنظیم حساسیت، فیلتر نور روز برای کاهش تداخل نور محیط، و تراشه مقایسه‌کننده LM393 برای خروجی دیجیتال پایدار

این مشخصات TCRT5000 را به یک حسگر همه‌کاره برای کاربردهای مختلف تبدیل کرده است.

نحوه عملکرد

ماژول TCRT5000 با ارسال پرتو مادون قرمز از فرستنده و دریافت نور بازتاب‌شده توسط فوتوترانزیستور کار می‌کند. وقتی سطح مقابل حسگر روشن (مانند سفید) باشد، نور بیشتری بازتاب می‌شود و حسگر سیگنال قوی‌تری تولید می‌کند (خروجی دیجیتال 1). در مقابل، سطوح تیره (مانند سیاه) نور را جذب کرده و سیگنال ضعیفی ایجاد می‌کنند (خروجی دیجیتال 0). این ویژگی برای تشخیص خطوط یا اشیا بسیار کاربردی است. خروجی آنالوگ امکان اندازه‌گیری دقیق‌تر شدت نور بازتاب‌شده را فراهم می‌کند، در حالی که خروجی دیجیتال برای کاربردهای ساده‌تر مانند تشخیص حضور یا عدم حضور شیء مناسب است.

کاربردها

ماژول TCRT5000 در طیف وسیعی از پروژه‌ها و صنایع استفاده می‌شود:

• رباتیک: به‌کارگیری در ربات‌های دنبال‌کننده خط (Line Following Robots) برای تشخیص خطوط سیاه و سفید روی مسیر.
• تشخیص اشیا: استفاده در دستگاه‌های مرتب‌سازی اشیا، مانند تشخیص سکه در دستگاه‌های سکه‌شمار یا شناسایی محصولات در خطوط تولید.
• اتوماسیون صنعتی: حسگر برای تشخیص حضور کاغذ در دستگاه‌های کاغذخردکن یا فکس.
• تشخیص فاصله: اندازه‌گیری فاصله‌های کوتاه (تا 25 میلی‌متر) با تنظیم حساسیت.
• پروژه‌های آردوینو: ادغام آسان با میکروکنترلرهایی مانند آردوینو، ESP32 یا Raspberry Pi برای پروژه‌های DIY.

مزایا

• دقت بالا: قابلیت تشخیص دقیق در فاصله بهینه 2.5 میلی‌متر.
• انعطاف‌پذیری: پشتیبانی از خروجی‌های آنالوگ و دیجیتال برای کاربردهای متنوع.
• مقاومت در برابر تداخل: فیلتر نور روز و طراحی مقاوم در برابر نور محیط.

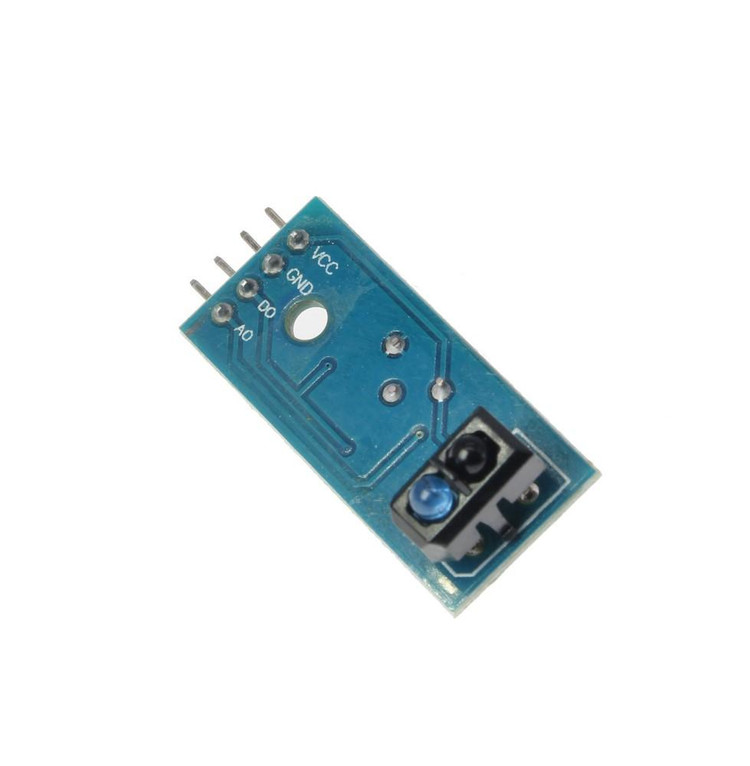

• سهولت استفاده: اتصال ساده با 4 پین (VCC، GND، DO، AO) و تنظیم حساسیت با پتانسیومتر.
• مقرون‌به‌صرفه: قیمت مناسب برای پروژه‌های حرفه‌ای و آماتوری.

نکات مهم در استفاده

• برای جلوگیری از آسیب به LED مادون قرمز، از مقاومت محدودکننده جریان استفاده کنید، به‌ویژه در ولتاژهای بالاتر.
• پتانسیومتر را با دقت تنظیم کنید تا آستانه تشخیص مناسب با نیاز پروژه تنظیم شود.
• حسگر را از گردوغبار و نور مستقیم محیطی دور نگه دارید تا دقت آن حفظ شود.
• برای کاربردهای تشخیص فاصله، به دلیل محدودیت در برد (تا 25 میلی‌متر)، در صورت نیاز به برد بیشتر، حسگرهای اولتراسونیک مانند HC-SR04 را در نظر بگیرید.

سوالات متداول (FAQ)

1. آیا ماژول TCRT5000 می‌تواند رنگ‌ها را تشخیص دهد؟
   خیر، این حسگر برای تشخیص رنگ‌های خاص طراحی نشده است، اما می‌تواند تفاوت بین سطوح روشن (مانند سفید) و تیره (مانند سیاه) را بر اساس میزان بازتاب نور مادون قرمز تشخیص دهد. این ویژگی در ربات‌های دنبال‌کننده خط بسیار کاربردی است.

2. حداکثر فاصله تشخیص TCRT5000 چقدر است؟
   حداکثر فاصله تشخیص حدود 25 میلی‌متر است، اما بهترین عملکرد در فاصله 2.5 میلی‌متر مشاهده می‌شود. با تنظیم پتانسیومتر می‌توان حساسیت را برای فواصل مختلف بهینه کرد.

3. چگونه می‌توان برد تشخیص TCRT5000 را افزایش داد؟
   برای افزایش برد، می‌توانید حساسیت را با پتانسیومتر تنظیم کنید یا از اپتیک‌های خارجی برای متمرکز کردن نور مادون قرمز استفاده کنید. با این حال، برای فواصل بیشتر، حسگرهای دیگر مانند حسگرهای اولتراسونیک مناسب‌تر هستند.

خرید ماژول TCRT5000

برای خرید ماژول TCRT5000 با کیفیت بالا و قیمت مناسب، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه طیف گسترده‌ای از قطعات الکترونیکی و حسگرها را برای پروژه‌های رباتیک و الکترونیکی شما ارائه می‌دهد.
