ماژول DRV8825

ماژول DRV8825 یک درایور موتور پله‌ای (Stepper Motor Driver) پیشرفته و قدرتمند است که توسط شرکت Texas Instruments طراحی شده است. این ماژول به دلیل عملکرد بالا، قابلیت‌های متنوع و انعطاف‌پذیری در کاربردهای مختلف، یکی از محبوب‌ترین گزینه‌ها برای کنترل موتورهای پله‌ای دوقطبی (Bipolar Stepper Motors) در پروژه‌های رباتیک، چاپگرهای سه‌بعدی، دستگاه‌های CNC و سایر کاربردهای صنعتی و حرفه‌ای محسوب می‌شود. در این مقاله، به بررسی ویژگی‌ها، مشخصات فنی، کاربردها و مزایای این ماژول می‌پردازیم.

معرفی ماژول DRV8825

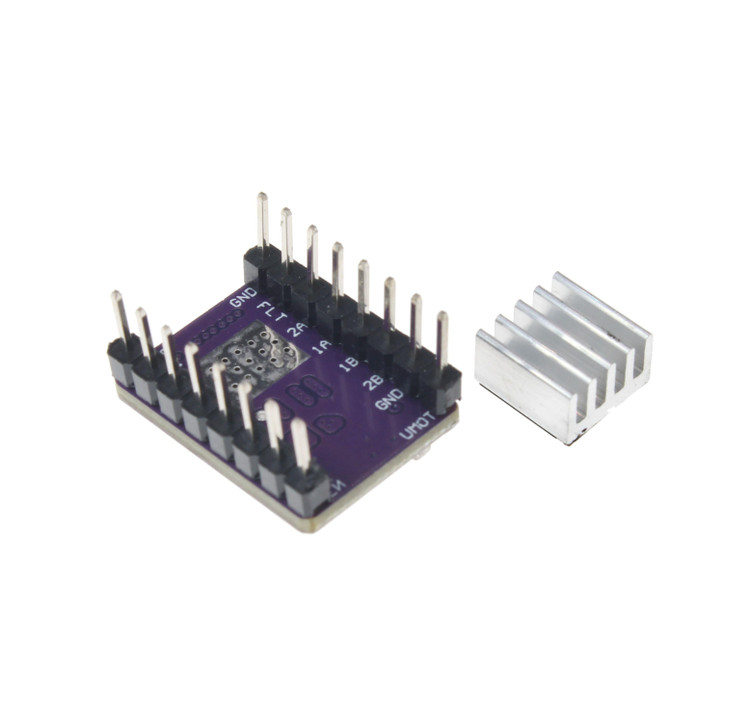

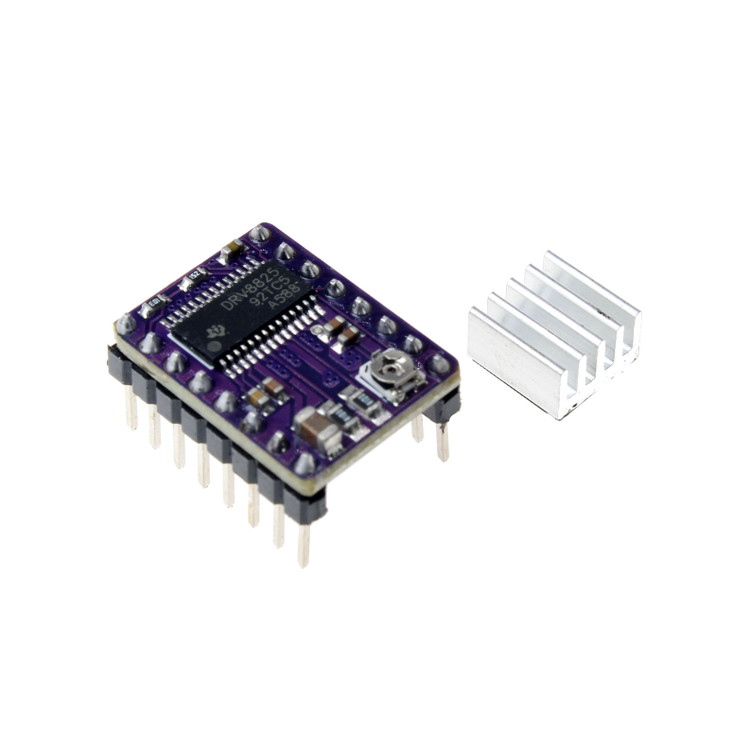

ماژول DRV8825 یک برد breakout برای آی‌سی درایور میکرواستپینگ DRV8825 است که امکان کنترل دقیق موتورهای پله‌ای را با استفاده از حداقل پین‌های کنترلی فراهم می‌کند. این ماژول با پشتیبانی از ولتاژ کاری گسترده (8.2 تا 45 ولت) و جریان خروجی تا 2.5 آمپر در هر فاز (با خنک‌کننده مناسب)، توانایی کنترل موتورهای پله‌ای با گشتاور بالا مانند سری NEMA17، NEMA23 و حتی NEMA34 را دارد. طراحی ماژول به گونه‌ای است که با بردهای A4988 سازگار بوده و می‌تواند به عنوان جایگزینی با عملکرد بالاتر در بسیاری از کاربردها استفاده شود.

ویژگی‌های کلیدی ماژول DRV8825

• میکرواستپینگ پیشرفته: پشتیبانی از شش حالت مختلف میکرواستپینگ (فول‌استپ، نیم‌استپ، 1/4، 1/8، 1/16 و 1/32 استپ)، که دقت و نرمی حرکت موتور را به طور قابل‌توجهی افزایش می‌دهد.

• جریان قابل تنظیم: مجهز به پتانسیومتر داخلی برای تنظیم دقیق جریان خروجی، که امکان استفاده از ولتاژ بالاتر از ولتاژ نامی موتور را برای دستیابی به سرعت‌های بالاتر فراهم می‌کند.

• محافظت‌های ایمنی متعدد: شامل حفاظت در برابر ولتاژ پایین (UVLO)، حفاظت در برابر جریان اضافی، حفاظت در برابر دمای بیش از حد و حفاظت در برابر اتصال کوتاه.

• ولتاژ کاری گسترده: پشتیبانی از ولتاژ 8.2 تا 45 ولت، که این ماژول را برای طیف وسیعی از موتورهای پله‌ای مناسب می‌کند.

• سازگاری بالا: دارای پین‌آوت و رابط مشابه با ماژول A4988، که امکان جایگزینی آسان در پروژه‌های موجود را فراهم می‌کند.

• طراحی بهینه حرارتی: استفاده از برد 4 لایه با مس 2 اونس و پد حرارتی در زیر آی‌سی برای بهبود دفع حرارت.

• رابط ساده: کنترل موتور تنها با دو پین STEP (برای کنترل گام‌ها) و DIR (برای کنترل جهت) امکان‌پذیر است.

مشخصات فنی

• ولتاژ کاری: 8.2 تا 45 ولت

• حداکثر جریان خروجی: 2.5 آمپر در هر فاز (با خنک‌کننده مناسب) و 1.5 آمپر بدون خنک‌کننده

• رزولوشن میکرواستپینگ: فول‌استپ، 1/2، 1/4، 1/8، 1/16، 1/32

• مقاومت حسگر جریان: 0.1 اهم

• حفاظت‌ها: حفاظت در برابر دمای بیش از حد، جریان اضافی، ولتاژ پایین و اتصال کوتاه

• ابعاد ماژول: 15 × 20 میلی‌متر (مشابه A4988)

• سازگاری: قابل استفاده با سیگنال‌های 3.3 ولت و 5 ولت

کاربردهای ماژول DRV8825

ماژول DRV8825 به دلیل ویژگی‌های برجسته‌اش در پروژه‌های متنوعی کاربرد دارد:

• چاپگرهای سه‌بعدی: برای کنترل دقیق محورهای حرکتی و بهبود کیفیت چاپ.

• دستگاه‌های CNC: برای هدایت موتورهای پله‌ای در ماشین‌های برش و حکاکی.

• رباتیک: برای کنترل حرکت ربات‌ها با دقت بالا.

• اتوماسیون صنعتی: در سیستم‌های کنترلی که نیاز به حرکت دقیق و قابل اعتماد دارند.

• پروژه‌های DIY: مناسب برای علاقه‌مندان به الکترونیک و پروژه‌های خلاقانه.

مزایای استفاده از DRV8825

1. دقت بالا: قابلیت میکرواستپینگ تا 1/32 استپ، حرکت نرم و بدون لرزش را تضمین می‌کند.

2. انعطاف‌پذیری: پشتیبانی از موتورهای پله‌ای با مشخصات متنوع.

3. ایمنی و پایداری: ویژگی‌های محافظتی متعدد، خطر آسیب به موتور یا ماژول را کاهش می‌دهد.

4. سهولت استفاده: رابط ساده و سازگاری با پلتفرم‌های محبوبی مانند Arduino، ESP32 و Raspberry Pi.

5. طراحی فشرده: ابعاد کوچک و مناسب برای نصب در پروژه‌های با فضای محدود.

نکات مهم در استفاده

• تنظیم جریان: پیش از اتصال موتور، جریان را با استفاده از پتانسیومتر و فرمول Vref = I_max / 2 تنظیم کنید تا از آسیب به موتور جلوگیری شود.

• خنک‌کننده: برای جریان‌های بالاتر از 1.5 آمپر، استفاده از هیت‌سینک و فن توصیه می‌شود.

• خازن محافظ: برای جلوگیری از اسپایک‌های ولتاژ، یک خازن الکترولیتی 47 تا 100 میکروفاراد بین پین‌های VMOT و GND قرار دهید.

• اتصال ایمن: از اتصال یا جداسازی موتور در حالت روشن خودداری کنید، زیرا ممکن است به ماژول آسیب برساند.

سوالات متداول (FAQ)

1. چگونه جریان ماژول DRV8825 را تنظیم کنم؟
   برای تنظیم جریان، ابتدا جریان نامی موتور (از دیتاشیت) را بررسی کنید. سپس با استفاده از یک مولتی‌متر، ولتاژ Vref را روی پتانسیومتر اندازه‌گیری کرده و با فرمول Vref = I_max / 2 جریان را تنظیم کنید. برای مثال، برای موتور با جریان نامی 1 آمپر، Vref باید حدود 0.5 ولت باشد.

2. آیا DRV8825 با بردهای A4988 سازگار است؟
   بله، ماژول DRV8825 از نظر پین‌آوت و رابط تقریباً مشابه A4988 است و می‌تواند در بسیاری از پروژه‌ها به عنوان جایگزین استفاده شود. با این حال، توجه داشته باشید که پین FAULT در DRV8825 جایگزین پین تغذیه منطقی A4988 شده و پین SLEEP در DRV8825 به صورت پیش‌فرض pull-up نیست.

3. چگونه از آسیب به ماژول در برابر اسپایک‌های ولتاژ جلوگیری کنم؟
   برای محافظت از ماژول، یک خازن الکترولیتی (حداقل 47 میکروفاراد) بین پین‌های VMOT و GND قرار دهید و از اتصال صحیح و ایمن کابل‌ها اطمینان حاصل کنید. همچنین، از قطع یا وصل کردن موتور در حالت روشن خودداری کنید.
