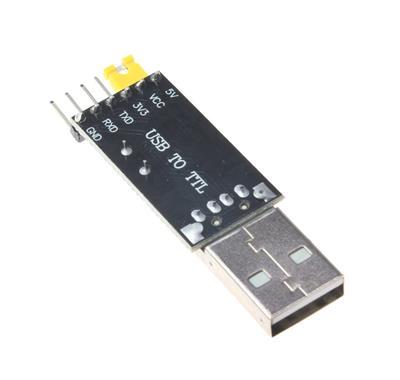

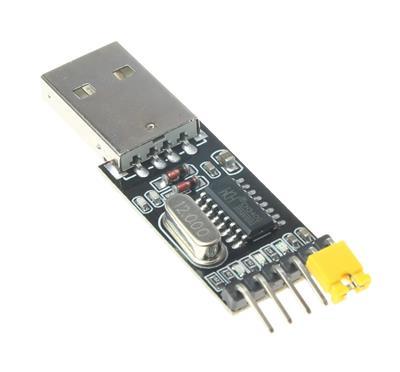

ماژول USB TO SERIAL CH340 Module

ماژول USB به سریال CH340 یک ابزار کارآمد و مقرون‌به‌صرفه برای ایجاد ارتباط بین دستگاه‌های سریال و کامپیوتر از طریق پورت USB است. این ماژول با بهره‌گیری از تراشه CH340، که توسط شرکت WCH (Nanjing QinHeng Microelectronics) طراحی شده، امکان تبدیل سیگنال‌های USB به سریال UART و بالعکس را فراهم می‌کند. این محصول به دلیل قیمت مناسب، سازگاری گسترده با سیستم‌عامل‌ها و عملکرد قابل اعتماد، به یکی از محبوب‌ترین گزینه‌ها برای توسعه‌دهندگان، مهندسان و علاقه‌مندان به پروژه‌های الکترونیکی تبدیل شده است.

ویژگی‌های کلیدی ماژول CH340

1. تبدیل USB به سریال با سرعت بالا: ماژول CH340 با پشتیبانی از رابط USB 2.0، امکان انتقال داده با سرعت کامل (Full-Speed) و نرخ باود از 50bps تا 2Mbps را فراهم می‌کند. این ویژگی برای کاربردهایی مانند برنامه‌ریزی میکروکنترلرها، دیباگ کردن و انتقال داده‌های سریال ایده‌آل است.

2. سازگاری گسترده: این ماژول با سیستم‌عامل‌های مختلف از جمله Windows (32 و 64 بیت)، Mac OS، Linux و حتی Android (با پشتیبانی از OTG) سازگار است. این سازگاری باعث می‌شود که CH340 برای طیف وسیعی از پروژه‌ها مناسب باشد.

3. انتخاب ولتاژ TTL: بسیاری از ماژول‌های CH340 امکان انتخاب ولتاژ TTL (3.3V یا 5V) را از طریق جامپر فراهم می‌کنند. این قابلیت انعطاف‌پذیری بالایی برای اتصال به میکروکنترلرهای مختلف مانند Arduino، ESP8266، یا Raspberry Pi ارائه می‌دهد.

4. طراحی کم‌هزینه و کارآمد: در مقایسه با گزینه‌های گران‌تر مانند FTDI، ماژول CH340 یک جایگزین اقتصادی با عملکرد مشابه ارائه می‌دهد، بدون اینکه در قابلیت‌ها و کیفیت کمبودی داشته باشد.

5. پشتیبانی از سیگنال‌های MODEM: این ماژول از سیگنال‌های استاندارد MODEM مانند RTS، DTR، DCD، RI، DSR و CTS پشتیبانی می‌کند که امکان اتصال به رابط‌های RS232، RS485 و RS422 را فراهم می‌سازد.

6. چراغ‌های LED نشانگر: بسیاری از مدل‌های CH340 دارای LEDهای نشانگر برای فعالیت‌های TX (ارسال) و RX (دریافت) هستند که وضعیت ارتباط سریال را به صورت بصری نمایش می‌دهند.

کاربردهای ماژول CH340

• برنامه‌ریزی میکروکنترلرها: استفاده در پروژه‌های Arduino، ESP32، ESP8266 و سایر میکروکنترلرها برای آپلود کد و دیباگ کردن.

• ارتباط با دستگاه‌های سریال: اتصال به GPS، ماژول‌های GSM، نمایشگرها و سایر دستگاه‌های مبتنی بر UART.

• پروژه‌های اینترنت اشیا (IoT): ایده‌آل برای توسعه دستگاه‌های هوشمند خانگی که نیاز به ارتباط سریال با کامپیوتر یا سایر دستگاه‌ها دارند.

• دیباگ و لاگ‌گیری: امکان لاگ‌گیری و عیب‌یابی از طریق پورت سریال برای توسعه‌دهندگان.

• تبدیل USB به رابط‌های دیگر: با استفاده از تراشه‌های تبدیل سطح، می‌توان از CH340 برای ایجاد رابط‌های RS232، RS485 یا حتی ارتباط مادون قرمز (IrDA) استفاده کرد.

مزایای استفاده از ماژول CH340

• نصب آسان درایور: درایورهای CH340 برای اکثر سیستم‌عامل‌ها به راحتی در دسترس هستند و در بسیاری از موارد به صورت خودکار نصب می‌شوند.

• اندازه جمع‌وجور: طراحی کوچک و سبک این ماژول، آن را برای استفاده در پروژه‌های قابل حمل و بردهای Breadboard مناسب می‌کند.

• پشتیبانی از پروتکل‌های متنوع: از جمله UART و IrDA، که کاربردهای آن را گسترده‌تر می‌کند.

• مقرون‌به‌صرفه: در مقایسه با تراشه‌های مشابه مانند FT232R، ماژول CH340 هزینه کمتری دارد و برای پروژه‌های با بودجه محدود ایده‌آل است.

مشخصات فنی

• تراشه: CH340 (انواع مختلف مانند CH340G، CH340C، CH340E و غیره)

• رابط USB: USB 2.0 Full-Speed

• نرخ باود: 50bps تا 2Mbps

• ولتاژ کاری: قابل انتخاب بین 3.3V و 5V (بسته به مدل)

• پشتیبانی از سیگنال‌ها: TXD، RXD، RTS، CTS، DTR، DSR، DCD، RI

• پکیج: SOP-16، SSOP-20 یا MSOP-10 (بسته به مدل)

• نیاز به کریستال خارجی: در مدل‌های CH340G و CH340T (12MHz)، اما در مدل‌های CH340C و CH340E نیازی به کریستال خارجی نیست.

پرسش‌های متداول (FAQ)

1. آیا برای استفاده از ماژول CH340 نیاز به نصب درایور دارم؟

بله، در برخی سیستم‌عامل‌ها مانند Windows و نسخه‌های قدیمی‌تر Mac OS، نیاز به نصب درایور دارید. درایورها معمولاً از وب‌سایت رسمی WCH یا فروشندگان معتبر قابل دانلود هستند. با این حال، در بسیاری از سیستم‌های Linux و نسخه‌های جدیدتر Windows، درایور به صورت خودکار نصب می‌شود.

2. چگونه می‌توانم ولتاژ کاری ماژول را تغییر دهم؟

بسیاری از ماژول‌های CH340 دارای جامپری برای انتخاب ولتاژ 3.3V یا 5V هستند. برای تغییر ولتاژ، ابتدا ماژول را از کامپیوتر جدا کنید، سپس جامپر را در موقعیت مناسب (بین VCC و 5V برای ولتاژ 5V یا بدون جامپر برای 3.3V) قرار دهید.

3. آیا ماژول CH340 با Arduino IDE سازگار است؟

بله، این ماژول کاملاً با Arduino IDE سازگار است. پس از نصب درایور و اتصال ماژول، می‌توانید پورت سریال مربوطه (مانند COM3 در ویندوز) را در Arduino IDE انتخاب کرده و کد خود را آپلود کنید.

خرید ماژول CH340

برای خرید ماژول USB به سریال CH340 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای از ماژول‌های الکترونیکی با پشتیبانی فنی و ارسال سریع ارائه می‌دهد، که برای توسعه‌دهندگان و علاقه‌مندان به پروژه‌های الکترونیکی گزینه‌ای ایده‌آل است.
