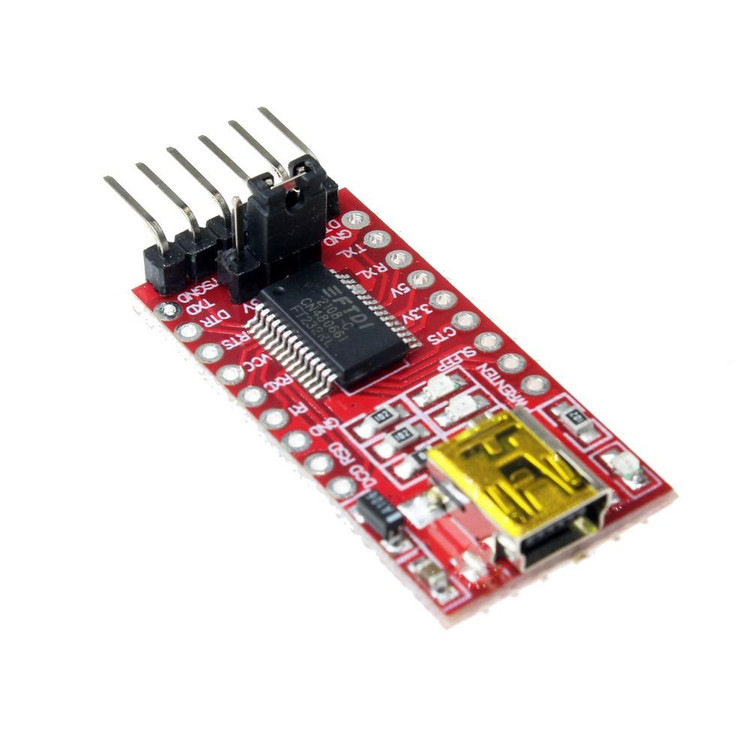

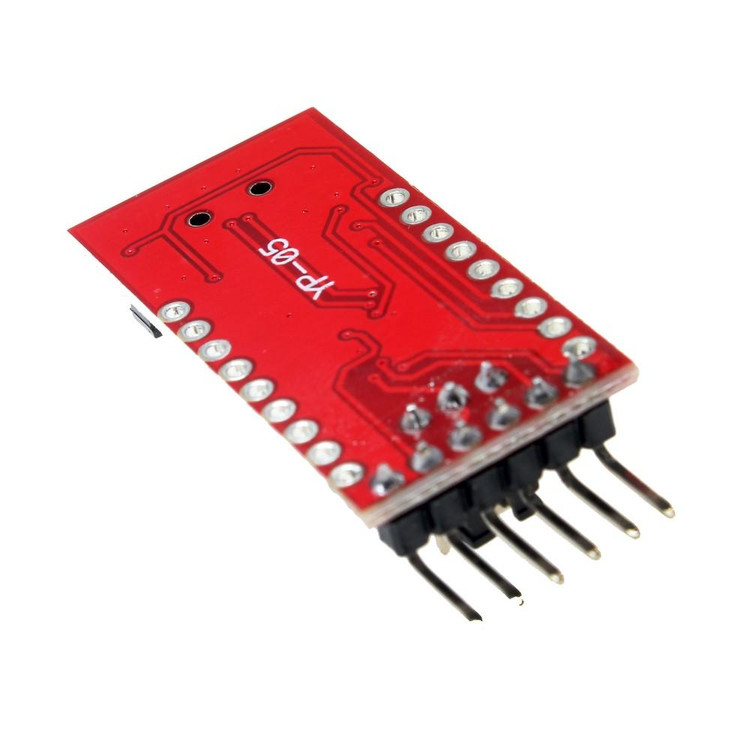

ماژول USB به سریال FT232RL یکی از محبوب‌ترین و قابل اعتمادترین ابزارها برای ایجاد ارتباط بین دستگاه‌های مجهز به پورت USB و سیستم‌های مبتنی بر ارتباط سریال TTL است. این ماژول که بر پایه تراشه FT232RL از شرکت FTDI طراحی شده، به دلیل عملکرد پایدار، سازگاری گسترده و سهولت استفاده، انتخابی ایده‌آل برای توسعه‌دهندگان، مهندسان و علاقه‌مندان به الکترونیک است. این ماژول امکان اتصال میکروکنترلرها، مانند آردوینو، STM32 و ESP-01، به کامپیوتر را از طریق پورت USB فراهم می‌کند و برای برنامه‌ریزی، دیباگ و انتقال داده‌های سریال به کار می‌رود.

ویژگی‌های کلیدی

تراشه FT232RL با کیفیت بالا: این تراشه با پشتیبانی از پروتکل‌های USB، انتقال داده‌ای بدون خطا و پایدار را تضمین می‌کند.
پشتیبانی از ولتاژ دوگانه: قابلیت انتخاب ولتاژ 3.3 ولت یا 5 ولت از طریق جامپر، سازگاری با انواع میکروکنترلرها و دستگاه‌ها را فراهم می‌کند.
رابط USB Mini-B: اتصال آسان به کامپیوتر یا لپ‌تاپ با کابل استاندارد USB به Mini-B.
پین‌های متعدد: ارائه پین‌های TX، RX، VCC، GND و همچنین پین‌های CTS، RTS و DTR برای کنترل جریان سخت‌افزاری و ریست خودکار (مانند برنامه‌ریزی آردوینو).
چراغ‌های LED نشانگر: مجهز به LEDهای TX و RX برای نمایش وضعیت ارتباط سریال و LED تغذیه برای اطمینان از اتصال صحیح.
سازگاری گسترده: پشتیبانی از سیستم‌عامل‌های ویندوز (7/8/8.1/10/11)، لینوکس، مک و حتی اندروید و WinCE با درایورهای FTDI.
کاربردهای متنوع: مناسب برای برنامه‌ریزی میکروکنترلرها، ارتباط با ماژول‌های GPS، فلش کردن فریمور و ارتقاء دستگاه‌های قدیمی به USB.
اندازه جمع‌وجور: ابعاد کوچک (حدود 20×50 میلی‌متر) و طراحی مناسب برای استفاده در پروژه‌های مختلف و حتی روی بردبورد.

مزایا

پایداری و قابلیت اطمینان: تراشه FT232RL به دلیل کیفیت بالای طراحی، عملکردی بدون وقفه و پایدار ارائه می‌دهد و از مشکلات رایج مانند صفحه آبی در ویندوز جلوگیری می‌کند.
انعطاف‌پذیری: امکان انتخاب ولتاژ و پشتیبانی از نرخ انتقال داده از 300 baud تا 3 مگاباد (برای RS422/RS485) و تا 1 مگاباد (برای RS232).
EEPROM داخلی: دارای حافظه EEPROM داخلی با ظرفیت 1024 بیت برای ذخیره تنظیمات USB مانند VID، PID و اطلاعات محصول.
بدون نیاز به قطعات خارجی: تمامی اجزای مورد نیاز مانند کریستال، مقاومت‌های USB و مدار تنظیم‌کننده ولتاژ در تراشه ادغام شده‌اند.

محدودیت‌ها

عدم پشتیبانی کامل از برخی ویژگی‌ها در نسخه‌های غیراصل: برخی ماژول‌های ارزان‌تر ممکن است از تراشه‌های کلون استفاده کنند که تمام قابلیت‌های تراشه اصلی FT232RL (مانند معکوس‌سازی سیگنال TX/RX) را پشتیبانی نمی‌کنند.
نیاز به درایور در برخی سیستم‌ها: در سیستم‌عامل‌های قدیمی‌تر یا کروم‌اواس، ممکن است نیاز به نصب دستی درایور باشد.
محدودیت جریان در حالت 3.3 ولت: در این حالت، حداکثر جریان خروجی VCC به 50 میلی‌آمپر محدود می‌شود، در حالی که در حالت 5 ولت تا 500 میلی‌آمپر قابل ارائه است.

کاربردها

ماژول FT232RL در پروژه‌های مختلف الکترونیکی کاربرد دارد، از جمله:

برنامه‌ریزی میکروکنترلرها: اتصال به بردهایی مانند آردوینو پرو مینی یا ESP32-CAM برای آپلود کدها.
دیباگ و ارتباط سریال: انتقال داده بین کامپیوتر و دستگاه‌های سریال برای تست و عیب‌یابی.
ارتقاء دستگاه‌های قدیمی: تبدیل دستگاه‌های با پورت سریال به USB.
پروژه‌های IoT: اتصال ماژول‌های IoT مانند ماژول‌های GPS یا بلوتوث به کامپیوتر.
فلش کردن فریمور: به‌روزرسانی فریمور دستگاه‌هایی مانند روترها یا هارد درایوها.

راه‌اندازی و استفاده

اتصال سخت‌افزاری: پین‌های TX و RX ماژول را به ترتیب به پین‌های RX و TX دستگاه مورد نظر متصل کنید (به صورت متقاطع). پین GND را به زمین دستگاه وصل کنید. در صورت نیاز به تغذیه دستگاه، پین VCC را با توجه به ولتاژ مورد نیاز (3.3 یا 5 ولت) تنظیم و متصل کنید.
نصب درایور: در سیستم‌عامل‌های مدرن (ویندوز 8 و بالاتر، لینوکس و مک)، درایورهای FTDI به طور خودکار نصب می‌شوند. در غیر این صورت، درایور را از وب‌سایت رسمی FTDI (ftdichip.com) دانلود کنید.
اتصال به نرم‌افزار: از نرم‌افزارهایی مانند Arduino IDE یا ترمینال‌هایی مثل PuTTY برای ارتباط با دستگاه استفاده کنید.
تنظیمات: در صورت نیاز به تنظیمات خاص (مانند نرخ باود یا معکوس‌سازی سیگنال)، از ابزارهایی مانند MProg یا FT_Prog استفاده کنید.

سوالات متداول (FAQ)

1. آیا این ماژول برای برنامه‌ریزی آردوینو پرو مینی مناسب است؟

بله، ماژول FT232RL به دلیل داشتن پین DTR برای ریست خودکار و پشتیبانی از ولتاژ 3.3 و 5 ولت، گزینه‌ای عالی برای برنامه‌ریزی آردوینو پرو مینی است. کافی است پین‌های TX، RX، DTR و GND را به درستی متصل کنید.

2. آیا این ماژول با ویندوز 11 سازگار است؟

بله، این ماژول با ویندوز 11 و همچنین سایر سیستم‌عامل‌های مدرن مانند لینوکس و مک سازگار است. درایورهای FTDI به طور خودکار در ویندوز 8 و بالاتر نصب می‌شوند، اما در صورت نیاز می‌توانید درایور را از وب‌سایت FTDI دانلود کنید.

3. تفاوت بین تراشه اصلی FT232RL و نسخه‌های کلون چیست؟

تراشه‌های اصلی FT232RL تمام ویژگی‌های پیشرفته مانند معکوس‌سازی سیگنال و تنظیمات پیچیده EEPROM را پشتیبانی می‌کنند، اما نسخه‌های کلون ممکن است برخی از این قابلیت‌ها را نداشته باشند. برای پروژه‌های حساس، توصیه می‌شود از ماژول‌های با تراشه اصلی استفاده کنید.
