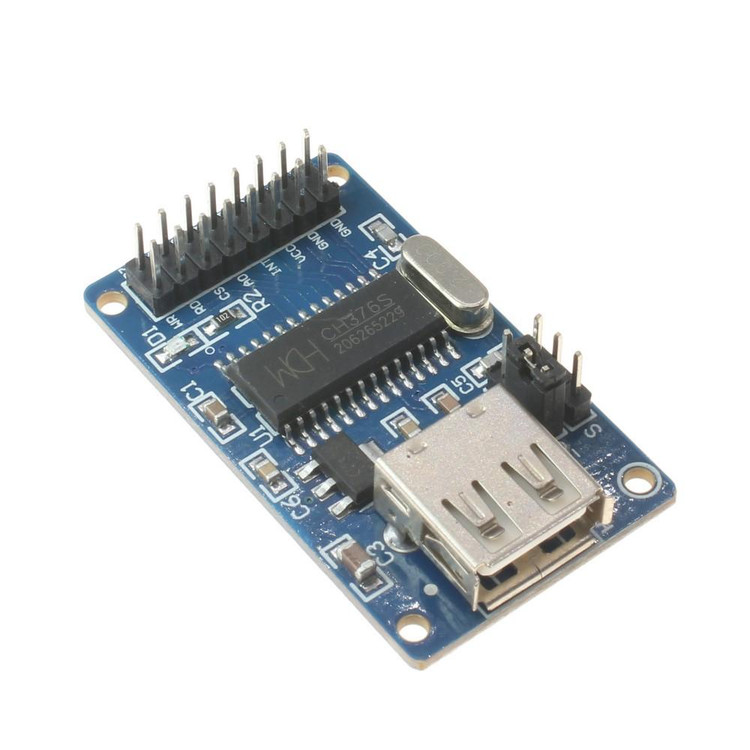

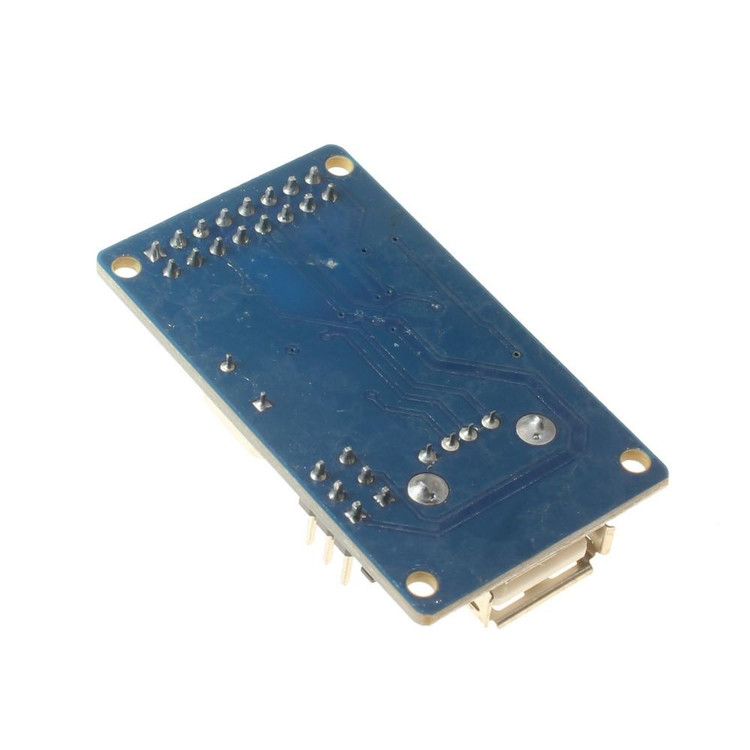

ماژول CH376S MODULE

ماژول CH376S یک راه‌کار پیشرفته و چندمنظوره برای مدیریت و انتقال داده‌ها بین دستگاه‌های مختلف و حافظه‌های USB و کارت‌های SD است. این ماژول با بهره‌گیری از تراشه قدرتمند CH376S، به‌عنوان یک پل ارتباطی عمل می‌کند و امکان خواندن و نوشتن فایل‌ها را در سیستم‌های میکروکنترلری (MCU) و کامپیوترها با سهولت و سرعت بالا فراهم می‌سازد. این محصول برای توسعه‌دهندگان، مهندسان و علاقه‌مندان به پروژه‌های الکترونیکی که به دنبال راه‌حلی کارآمد برای مدیریت حافظه‌های خارجی هستند، گزینه‌ای ایده‌آل است.

ویژگی‌های کلیدی ماژول CH376S

1. پشتیبانی از چندین نوع حافظه: ماژول CH376S قادر به پشتیبانی از انواع حافظه‌های USB مانند فلش‌درایو، هارددیسک USB و کارت‌خوان‌های USB است. همچنین از کارت‌های SD با ظرفیت استاندارد (Standard Capacity)، کارت‌های HC-SD با ظرفیت بالا و کارت‌های MMC و TF سازگار با پروتکل‌های مربوطه پشتیبانی می‌کند.

2. پشتیبانی از سیستم‌های فایل FAT: این ماژول از سیستم‌های فایل FAT12، FAT16 و FAT32 پشتیبانی می‌کند که امکان مدیریت سریع و ساده فایل‌ها را بدون نیاز به پردازش سنگین توسط میکروکنترلر فراهم می‌آورد. این ویژگی باعث کاهش بار پردازشی روی MCU و افزایش کارایی سیستم می‌شود.

3. رابط‌های ارتباطی متنوع: CH376S از سه رابط ارتباطی اصلی پشتیبانی می‌کند:

   • رابط موازی 8 بیتی: برای انتقال داده‌های سریع و مناسب برای پروژه‌های با نیاز به سرعت بالا.

   • رابط SPI: مناسب برای سیستم‌هایی که به ارتباط سریال با تعداد پین‌های کمتر نیاز دارند.

   • رابط سریال آسنکرون (UART): ایده‌آل برای اتصال به دستگاه‌هایی با پورت سریال و سرعت‌های مختلف (9600، 19200، 57600 و 115200 بیت بر ثانیه).

4. حالت‌های USB Device و USB Host: این ماژول در هر دو حالت USB Device و USB Host عمل می‌کند، به این معنا که می‌تواند هم به‌عنوان دستگاه متصل به کامپیوتر و هم به‌عنوان میزبان برای اتصال به حافظه‌های USB عمل کند. این ویژگی انعطاف‌پذیری بالایی به پروژه‌ها می‌بخشد.

5. مدیریت ساده فایل‌ها: تراشه CH376S با مدیریت داخلی سیستم فایل FAT، عملیات‌هایی مانند ایجاد، خواندن، نوشتن، افزودن و حذف فایل‌ها را ساده و سریع می‌کند، بدون نیاز به کدنویسی پیچیده برای مدیریت سیستم فایل.

6. سازگاری با دستگاه‌های مختلف: این ماژول با دستگاه‌های مختلفی مانند Arduino، PIC و دیگر میکروکنترلرها سازگار است و می‌تواند در پروژه‌های متنوعی از جمله تجهیزات صنعتی، پرینترها، دستگاه‌های تست و شبکه استفاده شود.

7. طراحی کم‌مصرف و پایدار: ماژول با استفاده از رگولاتور داخلی 3.3 ولت (LDO 1117) و کریستال 12 مگاهرتز، عملکرد پایداری را ارائه می‌دهد. همچنین، طراحی آن با استانداردهای ایمنی بین‌المللی سازگار است و از خازن‌های مناسب برای کاهش نویز EMI در انتقال داده‌های USB استفاده می‌کند.

کاربردهای ماژول CH376S

ماژول CH376S به دلیل انعطاف‌پذیری و کارایی بالا، در طیف وسیعی از پروژه‌ها و صنایع کاربرد دارد:

• پروژه‌های مبتنی بر Arduino: مناسب برای توسعه‌دهندگانی که می‌خواهند قابلیت خواندن و نوشتن روی فلش‌درایو یا کارت SD را به پروژه‌های خود اضافه کنند.

• سیستم‌های嵌入‌شده: ایده‌آل برای مدیریت داده‌ها در دستگاه‌های صنعتی، پرینترها، اسکنرها و تجهیزات شبکه.

• ذخیره‌سازی و انتقال داده‌ها: مناسب برای ایجاد دستگاه‌های ذخیره‌سازی مستقل یا سیستم‌هایی که نیاز به انتقال داده بین حافظه‌های USB و SD دارند.

• پروژه‌های IoT: با استفاده از رابط‌های SPI و UART، این ماژول می‌تواند در پروژه‌های اینترنت اشیا برای مدیریت داده‌های ذخیره‌شده استفاده شود.

نکات مهم در استفاده از ماژول CH376S

• فریمور به‌روز: برخی ماژول‌های CH376S ممکن است با فریمور قدیمی (نسخه‌های پایین‌تر از 0x43) عرضه شوند که می‌تواند مشکلاتی مانند عدم شناسایی فلش‌درایو یا ناسازگاری با فایل‌های ایجادشده توسط ویندوز 10 ایجاد کند. پیشنهاد می‌شود قبل از استفاده، نسخه فریمور را با استفاده از تابع getChipVer() بررسی کنید و در صورت نیاز، از ابزارهای فرمت مانند Active@ Partition Manager برای آماده‌سازی حافظه استفاده کنید.

• تنظیمات سخت‌افزاری: برای استفاده از رابط‌های مختلف (مانند SPI یا UART)، باید جامپرهای ماژول را مطابق با پروتکل موردنظر تنظیم کنید. همچنین، در صورت استفاده از کارت SD، ممکن است نیاز به لحیم‌کاری برای اصلاح اتصالات پین‌ها باشد.

• ولتاژ کاری: ماژول با ولتاژ 5 ولت از برد هدف تغذیه می‌شود، اما سیگنال‌های خروجی آن به دلیل رگولاتور داخلی 3.3 ولت است. برای اتصال به دستگاه‌های 5 ولتی، ممکن است نیاز به بررسی سطح ولتاژ سیگنال‌ها باشد.

سوالات متداول (FAQ)

1. ماژول CH376S از چه نوع حافظه‌هایی پشتیبانی می‌کند؟

ماژول CH376S از حافظه‌های USB مانند فلش‌درایو، هارددیسک USB، کارت‌خوان USB و همچنین کارت‌های SD (استاندارد و HC-SD)، MMC و TF پشتیبانی می‌کند. این ماژول با سیستم‌های فایل FAT12، FAT16 و FAT32 سازگار است.

2. آیا برای استفاده از ماژول CH376S نیاز به دانش برنامه‌نویسی پیشرفته است؟

خیر، ماژول CH376S با مدیریت داخلی سیستم فایل FAT، عملیات خواندن و نوشتن فایل‌ها را ساده می‌کند. کتابخانه‌های آماده مانند Ch376msc برای Arduino و دستورات ساده برای ارسال به ماژول، نیاز به کدنویسی پیچیده را کاهش می‌دهند.

3. چگونه می‌توانم از ماژول CH376S در پروژه‌های Arduino استفاده کنم؟

برای استفاده در Arduino، می‌توانید از رابط‌های SPI یا UART استفاده کنید. ابتدا باید کتابخانه مناسب (مانند Ch376msc) را نصب کرده و ماژول را با توجه به رابط انتخابی (از طریق جامپرها) تنظیم کنید. سپس با استفاده از دستورات ساده، عملیات خواندن و نوشتن فایل را انجام دهید.
