ماژول USB TO TTL CP2102 Module

ماژول CP2102 USB به TTL یک ابزار قدرتمند و بسیار کاربردی برای ایجاد ارتباط سریال بین کامپیوتر و دستگاه‌های الکترونیکی مانند میکروکنترلرها، سنسورها و سایر تجهیزات مجهز به پروتکل UART است. این ماژول با بهره‌گیری از تراشه‌ی CP2102 شرکت Silicon Labs، راه‌حلی ساده و کارآمد برای تبدیل سیگنال‌های USB به سیگنال‌های TTL ارائه می‌دهد. این محصول به دلیل طراحی جمع‌وجور، عملکرد پایدار و پشتیبانی گسترده از سیستم‌عامل‌های مختلف، گزینه‌ای ایده‌آل برای توسعه‌دهندگان، مهندسان و علاقه‌مندان به پروژه‌های الکترونیکی است.

ویژگی‌های کلیدی

• تراشه‌ی CP2102: این تراشه‌ی یکپارچه با کنترلر USB 2.0 پرسرعت، فرستنده و گیرنده USB، اسیلاتور کریستالی و حافظه EEPROM داخلی، نیازی به قطعات خارجی اضافی ندارد.

• پشتیبانی از سرعت بالا: پشتیبانی از نرخ باود از 300 bps تا 1.5 Mbps، مناسب برای ارتباطات سریال سریع و قابل اعتماد.

• سازگاری گسترده: پشتیبانی از سیستم‌عامل‌های مختلف از جمله Windows (XP تا 11، نسخه‌های 32 و 64 بیتی)، Mac OS (9 و X)، Linux و حتی Android.

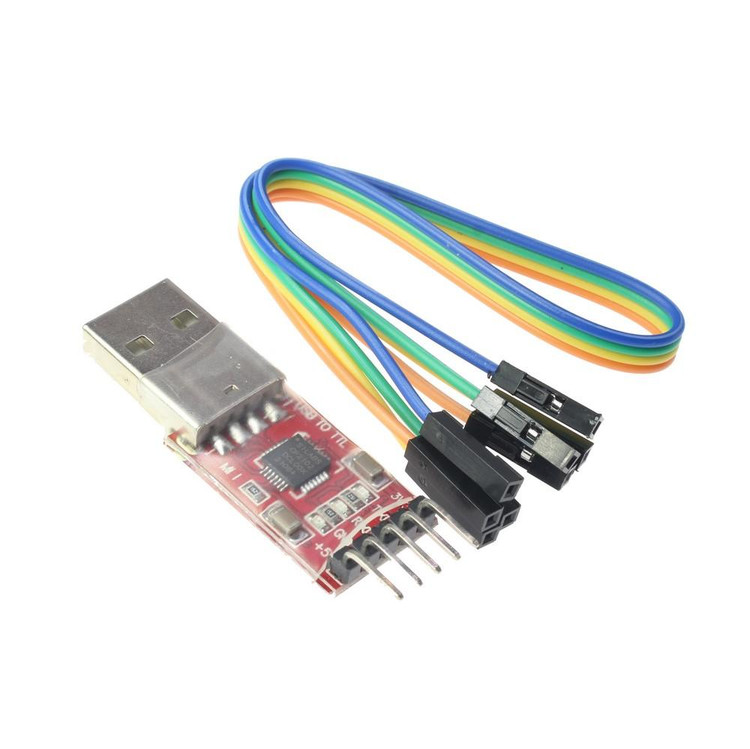

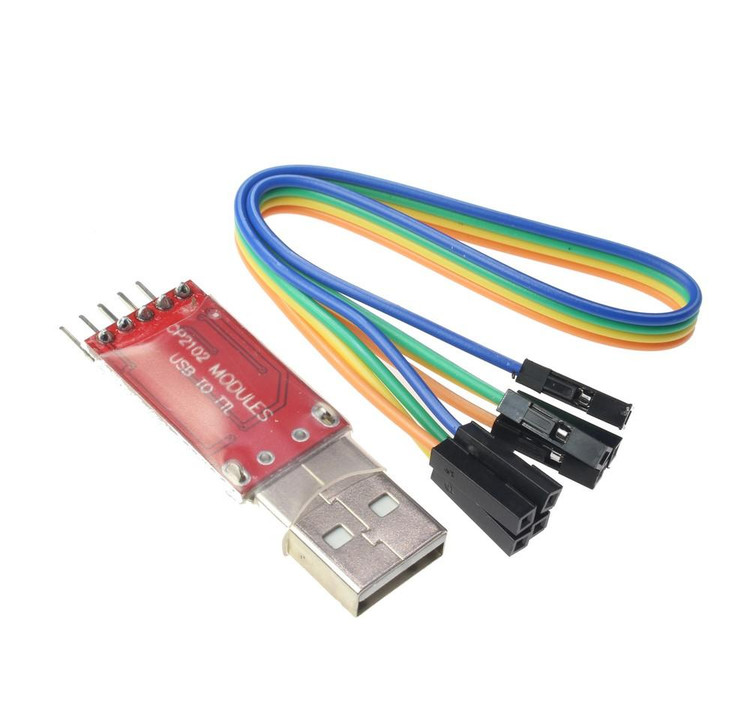

• اتصالات ساده: مجهز به کانکتور استاندارد USB نوع A و پین‌های TTL (شامل 3.3V، 5V، TXD، RXD، GND و DTR/RST) برای اتصال آسان به میکروکنترلرها مانند Arduino، ESP8266، ESP32 و PIC.

• ولتاژ انعطاف‌پذیر: ارائه خروجی‌های 3.3V و 5V برای تغذیه مدارهای خارجی (تا 500mA برای 5V و 50mA برای 3.3V).

• پشتیبانی از سیگنال‌های کنترلی: شامل سیگنال‌های کامل مانند RTS، CTS، DSR، DTR، DCD و RI برای پشتیبانی از پروتکل‌های Handshaking.

• دمای عملیاتی گسترده: عملکرد پایدار در بازه دمایی -40°C تا +85°C، مناسب برای کاربردهای صنعتی.

• طراحی ایمن: مجهز به فیوز قابل ریست برای جلوگیری از آسیب به ماژول یا کامپیوتر در صورت اتصال نادرست.

کاربردها

ماژول CP2102 به دلیل تطبیق‌پذیری و قابلیت اطمینان، در پروژه‌های متنوعی کاربرد دارد:

• برنامه‌ریزی میکروکنترلرها: ایده‌آل برای آپلود کد روی میکروکنترلرهایی مانند Arduino Pro Mini، AVR، PIC و ESP.

• ارتباط سریال: مناسب برای ارتباط سریال بین کامپیوتر و سیستم‌های نهفته (Embedded Systems).

• دیباگینگ پروژه‌ها: ابزاری عالی برای توسعه‌دهندگان جهت عیب‌یابی و تست سیستم‌های الکترونیکی.

• ارتقای دستگاه‌های قدیمی: تبدیل دستگاه‌های مبتنی بر پورت سریال (RS232) به USB.

• پروژه‌های IoT: اتصال ماژول‌های IoT مانند ESP8266 و ESP32 به کامپیوتر برای برنامه‌ریزی و تبادل داده.

مزایا

• نصب آسان درایورها: درایورهای Virtual COM Port (VCP) رایگان شرکت Silicon Labs، نصب و راه‌اندازی را در اکثر سیستم‌عامل‌ها ساده می‌کنند. در بسیاری از سیستم‌های مدرن (مانند Windows 10 و 11) نیازی به نصب دستی درایور نیست.

• سازگاری با Arduino: پشتیبانی از پین DTR برای آپلود مستقیم کد روی بردهای Arduino Pro Mini.

• اندازه جمع‌وجور: با ابعاد تقریبی 42mm x 15mm و وزن 4 گرم، به‌راحتی در پروژه‌های کوچک جای می‌گیرد.

• کیفیت بالا: استفاده از تراشه اصلی CP2102 تضمین‌کننده عملکرد پایدار و سرعت بالا در انتقال داده است.

نحوه استفاده

1. نصب درایور (در صورت نیاز): درایورهای CP210x را از وب‌سایت رسمی Silicon Labs دانلود و نصب کنید. در سیستم‌های مدرن، این ماژول به‌صورت Plug-and-Play عمل می‌کند.

2. اتصال به کامپیوتر: ماژول را از طریق پورت USB نوع A به کامپیوتر متصل کنید. سیستم به‌طور خودکار یک پورت COM مجازی ایجاد می‌کند.

3. اتصال به دستگاه مقصد: پین‌های TXD، RXD و GND را به پین‌های مربوطه در میکروکنترلر یا دستگاه خود متصل کنید (در صورت نیاز به آپلود کد، پین DTR را نیز وصل کنید).

4. تنظیم نرم‌افزار: در نرم‌افزارهایی مانند Arduino IDE یا Putty، پورت COM مربوطه و نرخ باود مناسب را انتخاب کنید.

5. شروع ارتباط: حالا می‌توانید داده‌ها را ارسال یا دریافت کنید یا کد را روی میکروکنترلر آپلود کنید.

سوالات متداول (FAQ)

1. آیا ماژول CP2102 برای برنامه‌ریزی همه میکروکنترلرها مناسب است؟

بله، ماژول CP2102 با اکثر میکروکنترلرهایی که از پروتکل UART پشتیبانی می‌کنند (مانند Arduino، AVR، PIC، ESP8266 و ESP32) سازگار است. با این حال، برای آپلود کد روی برخی بردها (مانند Arduino Pro Mini) نیاز به اتصال پین DTR دارید. برای اطمینان، مشخصات میکروکنترلر خود را بررسی کنید.

2. آیا این ماژول می‌تواند دستگاه‌های 3.3V و 5V را پشتیبانی کند؟

بله، ماژول CP2102 خروجی‌های 3.3V و 5V را ارائه می‌دهد و سیگنال‌های TTL آن با هر دو سطح ولتاژ سازگار است. این ویژگی باعث می‌شود بدون نیاز به تغییر کابل یا تنظیمات اضافی، با دستگاه‌های مختلف کار کند.

3. چگونه می‌توانم از نصب صحیح درایورها مطمئن شوم؟

پس از اتصال ماژول به کامپیوتر، در Device Manager (در Windows) بخش Ports (COM & LPT) را بررسی کنید. اگر دستگاه به‌عنوان CP2102 USB to UART Bridge Controller نمایش داده شود و یک پورت COM به آن اختصاص یافته باشد، درایورها به‌درستی نصب شده‌اند. در غیر این صورت، درایورها را از وب‌سایت Silicon Labs دانلود کنید.
