ماژول L293 MODULE

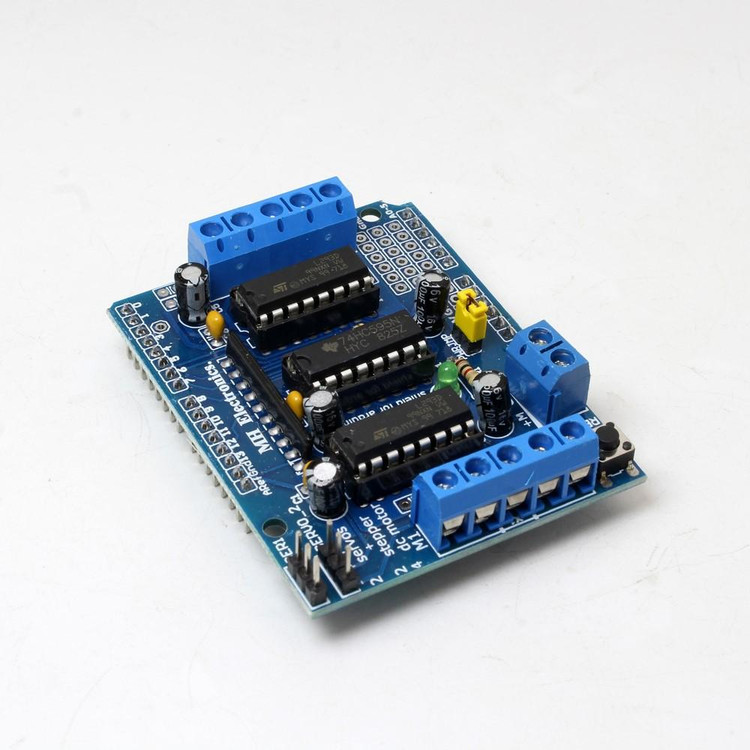

ماژول درایور موتور L293D یکی از محبوب‌ترین و پرکاربردترین ابزارها در دنیای رباتیک، اتوماسیون و پروژه‌های الکترونیکی است. این ماژول با استفاده از آی‌سی قدرتمند L293D طراحی شده و قادر است تا دو موتور DC یا یک موتور پله‌ای (Stepper Motor) را به‌صورت همزمان با دقت و کارایی بالا کنترل کند. اگر به دنبال راه‌حلی ساده، مقرون‌به‌صرفه و قابل اعتماد برای کنترل موتورهای پروژه‌های خود هستید، L293D انتخابی ایده‌آل است. در این مقاله، به بررسی ویژگی‌ها، کاربردها و مزایای این ماژول می‌پردازیم.

ویژگی‌های کلیدی ماژول L293D

ماژول L293D به دلیل طراحی هوشمندانه و قابلیت‌های منحصربه‌فرد خود، در بسیاری از پروژه‌های الکترونیکی و رباتیک مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین ویژگی‌های این ماژول عبارتند از:

• کنترل دوگانه موتور: امکان کنترل همزمان دو موتور DC یا یک موتور پله‌ای با قابلیت تنظیم جهت و سرعت.

• ولتاژ کاری گسترده: پشتیبانی از ولتاژ موتور از 4.5 تا 36 ولت، که آن را برای انواع موتورها مناسب می‌کند.

• جریان خروجی بالا: توانایی ارائه جریان مداوم 600 میلی‌آمپر در هر کانال و جریان پیک تا 1.2 آمپر.

• کنترل سرعت با PWM: قابلیت استفاده از سیگنال PWM (مدولاسیون پهنای پالس) برای تنظیم دقیق سرعت موتورها.

• حفاظت داخلی: مجهز به دیودهای محافظ برای جلوگیری از آسیب ناشی از ولتاژ برگشتی (Back EMF) و همچنین حفاظت حرارتی برای ایمنی بیشتر.

• سازگاری با میکروکنترلرها: امکان اتصال آسان به پلتفرم‌هایی مانند Arduino، Raspberry Pi، و سایر میکروکنترلرها.

• طراحی فشرده: ابعاد کوچک و مناسب برای استفاده در پروژه‌های مختلف با فضای محدود.

کاربردهای ماژول L293D

ماژول L293D به دلیل انعطاف‌پذیری و عملکرد قوی، در طیف گسترده‌ای از پروژه‌ها و صنایع مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی این ماژول عبارتند از:

• رباتیک: کنترل حرکت ربات‌های دوچرخ یا چهارچرخ با دقت بالا.

• خودروهای کنترلی: مدیریت سرعت و جهت موتورها در ماشین‌ها و قایق‌های کنترلی.

• اتوماسیون خانگی: استفاده در سیستم‌های خودکار مانند درهای اتوماتیک یا پرده‌های هوشمند.

• پروژه‌های آموزشی: ابزاری عالی برای یادگیری مفاهیم کنترل موتور و برنامه‌نویسی میکروکنترلرها.

• ماشین‌های CNC و پرینترهای سه‌بعدی: کنترل دقیق موتورهای پله‌ای برای حرکات مکانیکی.

• سیستم‌های نمایشگر متحرک: استفاده در نمایشگرهای چرخان یا مکانیزم‌های پان-تیلت (Pan-Tilt).

مزایای استفاده از ماژول L293D

• سادگی در استفاده: اتصال آسان به میکروکنترلرها بدون نیاز به مدارهای پیچیده.

• هزینه مقرون‌به‌صرفه: قیمتی مناسب در مقایسه با عملکرد و قابلیت‌هایی که ارائه می‌دهد.

• قابلیت اطمینان بالا: طراحی مقاوم با ویژگی‌های محافظتی که طول عمر ماژول و موتورها را افزایش می‌دهد.

• انعطاف‌پذیری: امکان استفاده در پروژه‌های ساده تا پیچیده با نیازهای متنوع.

نحوه کار ماژول L293D

ماژول L293D از دو مدار H-Bridge داخلی تشکیل شده است که به آن امکان می‌دهد جهت جریان را در موتور تغییر دهد و در نتیجه، جهت چرخش موتور را کنترل کند. این ماژول دارای 16 پین است که شامل پین‌های ورودی (Input)، خروجی (Output)، فعال‌سازی (Enable) و تغذیه است:

• پین‌های ورودی (IN1, IN2, IN3, IN4): برای کنترل جهت چرخش موتورها استفاده می‌شوند. با تنظیم این پین‌ها به حالت HIGH یا LOW، می‌توان جهت حرکت موتور را تعیین کرد.

• پین‌های فعال‌سازی (ENA, ENB): برای فعال یا غیرفعال کردن موتورها و کنترل سرعت از طریق سیگنال PWM استفاده می‌شوند.

• پین‌های خروجی (OUT1–OUT4): به موتورها متصل می‌شوند و جریان مورد نیاز را تأمین می‌کنند.

• پین‌های تغذیه (VCC1, VCC2): VCC1 برای تغذیه منطقی (معمولاً 5 ولت) و VCC2 برای تغذیه موتور (تا 36 ولت) استفاده می‌شود.

• پین‌های زمین (GND): چهار پین زمین برای مدیریت جریان بالا و دفع گرما.

این ماژول با دریافت سیگنال‌های کنترلی از یک میکروکنترلر، می‌تواند موتورها را با دقت بالا در جهت‌های مختلف و با سرعت‌های متفاوت به حرکت درآورد.

سوالات متداول (FAQ)

1. آیا ماژول L293D برای کنترل موتورهای پرقدرت مناسب است؟

ماژول L293D برای موتورهایی با جریان مداوم تا 600 میلی‌آمپر و جریان پیک تا 1.2 آمپر مناسب است. برای موتورهای پرقدرت‌تر، ممکن است نیاز به درایورهای قوی‌تر مانند L298N داشته باشید.

2. چگونه می‌توان سرعت موتور را با L293D کنترل کرد؟

با استفاده از سیگنال PWM (مدولاسیون پهنای پالس) که به پین‌های فعال‌سازی (ENA و ENB) اعمال می‌شود، می‌توانید سرعت موتور را به‌صورت دقیق تنظیم کنید.

3. آیا L293D برای پروژه‌های مبتنی بر Arduino مناسب است؟

بله، ماژول L293D به دلیل سازگاری با ولتاژ منطقی 5 ولت و امکان اتصال آسان به پین‌های دیجیتال و PWM آردوینو، یکی از بهترین گزینه‌ها برای پروژه‌های مبتنی بر Arduino است.

چرا L293D را انتخاب کنید؟

ماژول L293D ترکیبی بی‌نظیر از سادگی، کارایی و قیمت مناسب را ارائه می‌دهد. این ماژول نه‌تنها برای علاقه‌مندان به رباتیک و الکترونیک، بلکه برای حرفه‌ای‌هایی که به دنبال راه‌حلی قابل اعتماد برای کنترل موتور هستند، انتخابی ایده‌آل است. با استفاده از این ماژول، می‌توانید پروژه‌های خلاقانه خود را با کمترین پیچیدگی و بالاترین دقت به سرانجام برسانید.

خرید ماژول L293D

برای تهیه ماژول L293D با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی و ابزارهای رباتیک را با تضمین کیفیت و پشتیبانی فنی ارائه می‌دهد. همین حالا از E366.ir بازدید کنید و پروژه‌های خود را با اطمینان آغاز کنید!
