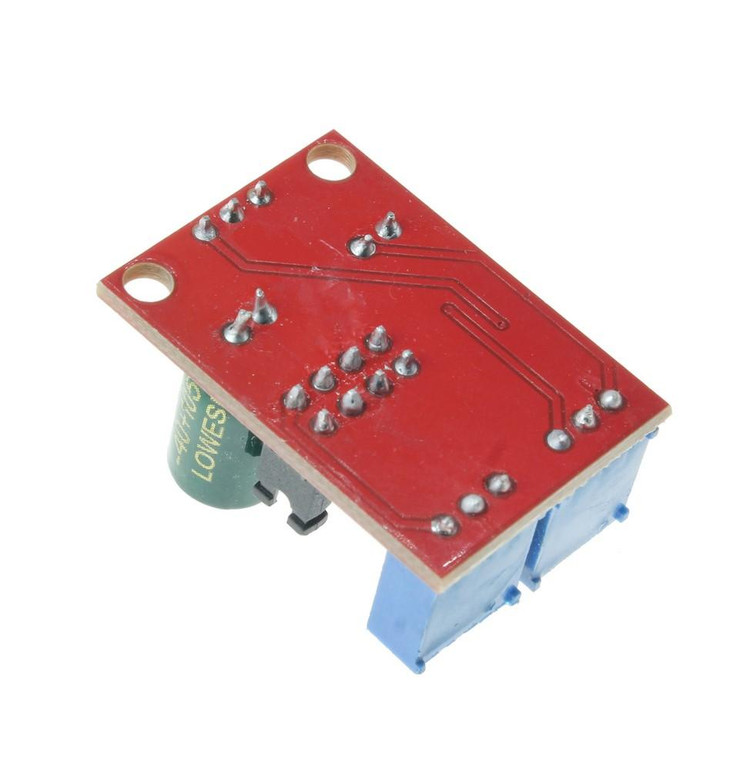

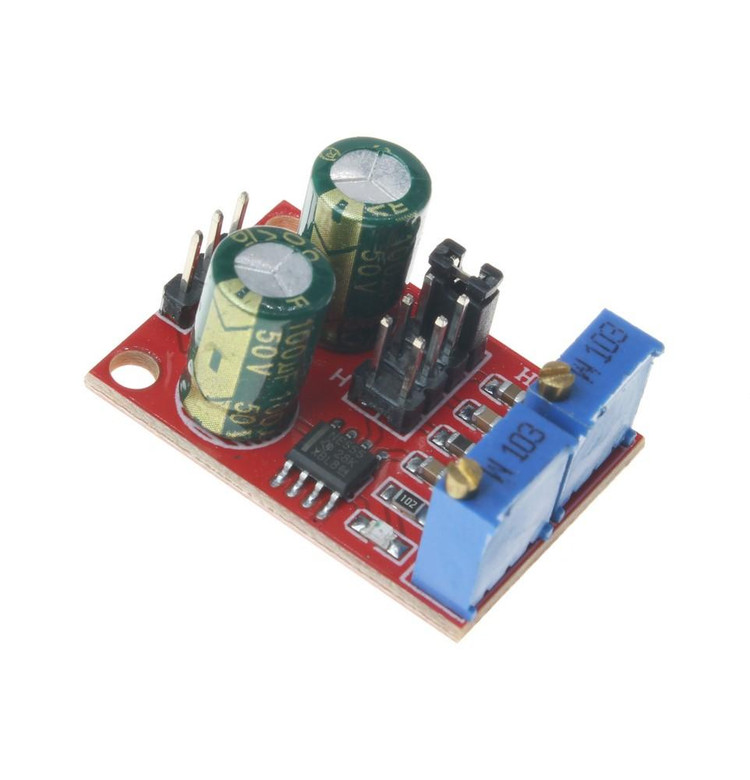

ماژول NE555 MODULE

ماژول تایمر NE555 یکی از پرکاربردترین و محبوب‌ترین ابزارهای الکترونیکی است که بر پایه آی‌سی تایمر NE555 طراحی شده است. این ماژول به دلیل انعطاف‌پذیری، سهولت استفاده، و توانایی تولید امواج مستطیلی با فرکانس و چرخه کاری قابل تنظیم، در پروژه‌های الکترونیکی متنوعی مورد استفاده قرار می‌گیرد. از پروژه‌های آموزشی ساده گرفته تا کاربردهای پیشرفته در مدارهای صنعتی، این ماژول به دلیل قیمت مناسب و عملکرد قابل اعتماد، انتخابی ایده‌آل برای مهندسان، دانشجویان، و علاقه‌مندان به الکترونیک است.

آی‌سی NE555 که در سال 1971 توسط هانس آر. کامنزید در شرکت Signetics طراحی شد، به دلیل پایداری بالا، قابلیت کار در محدوده ولتاژ گسترده (4.5 تا 16 ولت)، و توانایی تولید سیگنال‌های دقیق، به یکی از پرکاربردترین قطعات الکترونیکی تبدیل شده است. ماژول NE555 این آی‌سی را با اجزای اضافی مانند پتانسیومترهای تنظیم فرکانس و چرخه کاری، خازن‌ها، و مقاومت‌ها ترکیب کرده تا استفاده از آن ساده‌تر و کاربردی‌تر شود.

ویژگی‌های کلیدی ماژول NE555

• حالت‌های عملکرد متنوع: ماژول NE555 می‌تواند در حالت‌های آستابل (Astable)، مونواستابل (Monostable)، و بی‌استابل (Bistable) کار کند، که آن را برای کاربردهایی مانند تولید پالس، تایمر، و نوسان‌ساز مناسب می‌سازد.

• فرکانس قابل تنظیم: با استفاده از پتانسیومتر چنددوره‌ای روی ماژول، می‌توان فرکانس خروجی را از حدود 1 هرتز تا 500 کیلوهرتز تنظیم کرد. این محدوده وسیع، ماژول را برای کاربردهای مختلف از جمله ساعت‌های دیجیتال و تولید سیگنال‌های صوتی مناسب می‌کند.

• چرخه کاری قابل تنظیم: امکان تنظیم چرخه کاری (Duty Cycle) برای کنترل دقیق نسبت زمان روشن به خاموش در سیگنال خروجی.

• خروجی TTL سازگار: ولتاژ خروجی ماژول (حدود 4.2 ولت در حالت بالا و 80 میلی‌ولت در حالت پایین با تغذیه 5 ولت) با منطق TTL سازگار است، که آن را برای اتصال به میکروکنترلرها و دیگر مدارهای دیجیتال ایده‌آل می‌کند.

• طراحی کاربرپسند: ماژول با هدرهای 3 پین برای اتصال آسان و سوراخ‌های نصب برای ثابت کردن روی برد طراحی شده است.

• LED نشانگر: یک LED روی ماژول وضعیت خروجی را نشان می‌دهد (روشن در حالت پایین و خاموش در حالت بالا). این ویژگی برای فرکانس‌های پایین‌تر از 30 هرتز قابل مشاهده است.

• کاربرد گسترده: از تولید سیگنال‌های کلاک برای مدارهای دیجیتال تا کنترل موتورهای DC، فلاشرهای LED، و تولید صداهای صوتی مانند متونوم و زنگ.

کاربردهای ماژول NE555

ماژول NE555 در طیف وسیعی از پروژه‌های الکترونیکی کاربرد دارد. برخی از مهم‌ترین کاربردها عبارتند از:

• تایمرهای تأخیری: برای ایجاد تأخیرهای زمانی دقیق در پروژه‌هایی مانند تایمرهای خاموش/روشن خودکار.

• نوسان‌سازها: تولید امواج مستطیلی برای کلاک مدارهای دیجیتال یا آزمایش‌های الکترونیکی.

• کنترل PWM: تنظیم سرعت موتورهای DC یا شدت نور LEDها از طریق مدولاسیون پهنای پالس.

• مدارهای صوتی: تولید صداهای ساده مانند بوق، زنگ، یا متونوم برای کاربردهای آموزشی و سرگرمی.

• پروژه‌های آموزشی: به دلیل سادگی و انعطاف‌پذیری، این ماژول انتخابی عالی برای یادگیری مفاهیم اولیه الکترونیک است.

مشخصات فنی

• ولتاژ کاری: 4.5 تا 16 ولت DC

• فرکانس خروجی: قابل تنظیم از 1 هرتز تا 500 کیلوهرتز (تضمین‌شده تا 100 کیلوهرتز)

• جریان خروجی: تا 225 میلی‌آمپر (مناسب برای تغذیه بارهای کوچک مانند موتورهای DC)

• دمای کاری: 0 تا 70 درجه سانتی‌گراد (برای نسخه‌های تجاری)

• ابعاد: حدود 31 x 22 میلی‌متر

• اتصالات: هدر 3 پین (VCC، GND، OUT)

• حالت پیش‌فرض: آستابل (برای تولید موج مستطیلی پیوسته)

مزایای استفاده از ماژول NE555

• هزینه اقتصادی: این ماژول ارزان‌تر از خرید جداگانه قطعات برای ساخت مدار مشابه است.

• نصب آسان: طراحی ماژول با هدرهای استاندارد و سوراخ‌های نصب، ادغام در پروژه‌ها را ساده می‌کند.

• پایداری بالا: با دمای پایداری 0.005% در هر درجه سانتی‌گراد، عملکرد قابل اعتمادی ارائه می‌دهد.

• انعطاف‌پذیری: قابلیت تنظیم فرکانس و چرخه کاری با پتانسیومترهای دقیق، امکان سفارشی‌سازی را فراهم می‌کند.

سوالات متداول (FAQ)

1. ماژول NE555 در چه حالت‌هایی می‌تواند کار کند؟

ماژول NE555 می‌تواند در سه حالت اصلی کار کند: آستابل (تولید موج مستطیلی پیوسته)، مونواستابل (تولید یک پالس تک با مدت زمان مشخص)، و بی‌استابل (تغییر حالت بین بالا و پایین با هر پالس ورودی). حالت پیش‌فرض ماژول معمولاً آستابل است که برای تولید سیگنال‌های کلاک یا فلاشرها مناسب است.

2. چگونه می‌توان فرکانس خروجی ماژول را تنظیم کرد؟

فرکانس خروجی با استفاده از پتانسیومتر چنددوره‌ای روی ماژول تنظیم می‌شود. چرخاندن پتانسیومتر در جهت عقربه‌های ساعت فرکانس را افزایش و در خلاف جهت کاهش می‌دهد. همچنین، با تغییر موقعیت جامپر فرکانس، می‌توان محدوده فرکانس را تنظیم کرد.

3. آیا ماژول NE555 برای پروژه‌های صنعتی مناسب است؟

بله، ماژول NE555 به دلیل پایداری، انعطاف‌پذیری، و توانایی کار در محدوده ولتاژ گسترده، در بسیاری از کاربردهای صنعتی مانند کنترل زمان، تولید سیگنال، و مدولاسیون پهنای پالس استفاده می‌شود. با این حال، برای کاربردهای بسیار دقیق، ممکن است نیاز به تجهیزات پیشرفته‌تر باشد.
