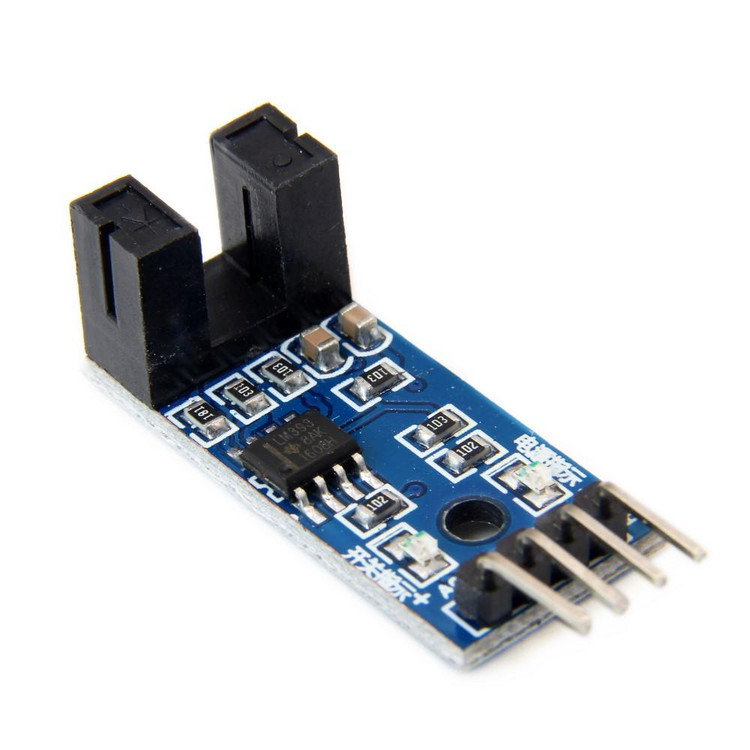

ماژول OPTO COUNTER MODULE 5MM

ماژول اپتو کانتر ۵ میلی‌متری یک سنسور پیشرفته و باکیفیت است که برای تشخیص موقعیت، شمارش اشیا، و اندازه‌گیری سرعت در پروژه‌های الکترونیکی و صنعتی طراحی شده است. این ماژول از یک حسگر نوری شکاف‌دار (Slotted Opto-Coupler) با فاصله شکاف ۵ میلی‌متر بهره می‌برد که عملکردی پایدار و قابل اعتماد را در شرایط مختلف ارائه می‌دهد. با استفاده از فناوری اپتوالکترونیک، این ماژول قادر است سیگنال‌های دقیق و بدون نویز تولید کند، که آن را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی، رباتیک، و پروژه‌های مبتنی بر آردوینو تبدیل می‌کند.

ویژگی‌های کلیدی

• حسگر نوری باکیفیت: استفاده از حسگر اپتوکوپلر وارداتی با شکاف ۵ میلی‌متری برای تشخیص دقیق اشیا.

• خروجی دیجیتال پایدار: مجهز به مقایسه‌گر LM393 که سیگنال‌های تمیز و بدون نویز با توان رانندگی بیش از ۱۵ میلی‌آمپر ارائه می‌دهد.

• ولتاژ کاری گسترده: پشتیبانی از ولتاژ ۳.۳ تا ۵ ولت، مناسب برای انواع میکروکنترلرها.

• چراغ نشانگر وضعیت: دارای LED برای نمایش وضعیت خروجی (روشن در حالت خروجی بالا، خاموش در حالت خروجی پایین).

• نصب آسان: طراحی با سوراخ‌های ثابت برای نصب ساده و ایمن.

• کاربردهای متنوع: ایده‌آل برای شمارش دور موتور، تشخیص سرعت، و شناسایی اشیا در خطوط تولید.

مزایای استفاده از ماژول اپتو کانتر ۵ میلی‌متری

ماژول اپتو کانتر با طراحی کاربرپسند و عملکرد قوی، راه‌حلی مقرون‌به‌صرفه برای پروژه‌های مختلف ارائه می‌دهد. این ماژول به دلیل استفاده از مقایسه‌گر LM393، سیگنال‌های خروجی پایدار و بدون اعوجاج تولید می‌کند که نیاز به پردازش اضافی را کاهش می‌دهد. همچنین، با ولتاژ کاری گسترده، این ماژول با اکثر پلتفرم‌های محبوب مانند آردوینو، رزبری‌پای، و دیگر میکروکنترلرها سازگار است.

این ماژول در کاربردهایی مانند شمارش دور در موتورها، تشخیص اشیا در خطوط تولید، و حتی در سیستم‌های زمان‌بندی ماشین‌های مسابقه‌ای (مانند ماشین‌های اسلات) عملکردی بی‌نقص دارد. طراحی مقاوم و ابعاد جمع‌وجور آن، امکان استفاده در فضاهای محدود را فراهم می‌کند.

کاربردها

• اتوماسیون صنعتی: شمارش محصولات در خطوط تولید و کنترل فرآیندها.

• رباتیک: تشخیص موقعیت و سرعت در ربات‌های خودکار.

• پروژه‌های آردوینو: استفاده در پروژه‌های DIY برای شمارش پالس یا تشخیص حرکت.

• سیستم‌های زمان‌بندی: کاربرد در سیستم‌های مسابقه‌ای مانند ماشین‌های اسلات برای ثبت زمان دور.

مشخصات فنی

• ولتاژ کاری: ۳.۳ تا ۵ ولت DC

• عرض شکاف: ۵ میلی‌متر

• خروجی: دیجیتال (سوئیچینگ TTL) و آنالوگ (خروجی کلکتور اپتوکوپلر)

• جریان خروجی: بیش از ۱۵ میلی‌آمپر

• مقایسه‌گر: LM393 برای سیگنال‌های تمیز و پایدار

• ابعاد: جمع‌وجور با سوراخ‌های نصب M3

• دمای کاری: مناسب برای شرایط استاندارد صنعتی

نحوه استفاده

برای استفاده از ماژول اپتو کانتر ۵ میلی‌متری، کافی است آن را به منبع تغذیه ۳.۳ تا ۵ ولت متصل کنید و خروجی دیجیتال (D0) یا آنالوگ (A0) را به میکروکنترلر خود وصل کنید. با قرار دادن یک شیء در شکاف حسگر، می‌توانید تغییر وضعیت خروجی را مشاهده کنید (خروجی بالا در حالت مسدود و خروجی پایین در حالت غیرمسدود). این ماژول به دلیل طراحی ساده و خروجی‌های استاندارد، به راحتی با پلتفرم‌هایی مانند آردوینو ادغام می‌شود.

سوالات متداول (FAQ)

۱. ماژول اپتو کانتر ۵ میلی‌متری برای چه نوع پروژه‌هایی مناسب است؟

این ماژول برای پروژه‌هایی که نیاز به تشخیص دقیق موقعیت، شمارش اشیا، یا اندازه‌گیری سرعت دارند، مانند پروژه‌های آردوینو، اتوماسیون صنعتی، و سیستم‌های زمان‌بندی، بسیار مناسب است.

۲. آیا این ماژول با آردوینو سازگار است؟

بله، این ماژول با ولتاژ کاری ۳.۳ تا ۵ ولت و خروجی‌های دیجیتال و آنالوگ، به راحتی با آردوینو و دیگر میکروکنترلرها سازگار است.

۳. چگونه می‌توانم از صحت عملکرد ماژول مطمئن شوم؟

ماژول دارای یک LED نشانگر وضعیت است که با تغییر وضعیت شکاف (مسدود یا غیرمسدود) روشن یا خاموش می‌شود. همچنین، می‌توانید با اتصال خروجی به میکروکنترلر و بررسی سیگنال‌ها، عملکرد آن را تست کنید.

خرید ماژول اپتو کانتر ۵ میلی‌متری

برای تهیه این ماژول باکیفیت و دریافت پشتیبانی فنی، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت مناسب و ارسال سریع ارائه می‌دهد. همین حالا از E366.ir خرید کنید و پروژه‌های خود را با اطمینان به سطح بعدی ببرید!
