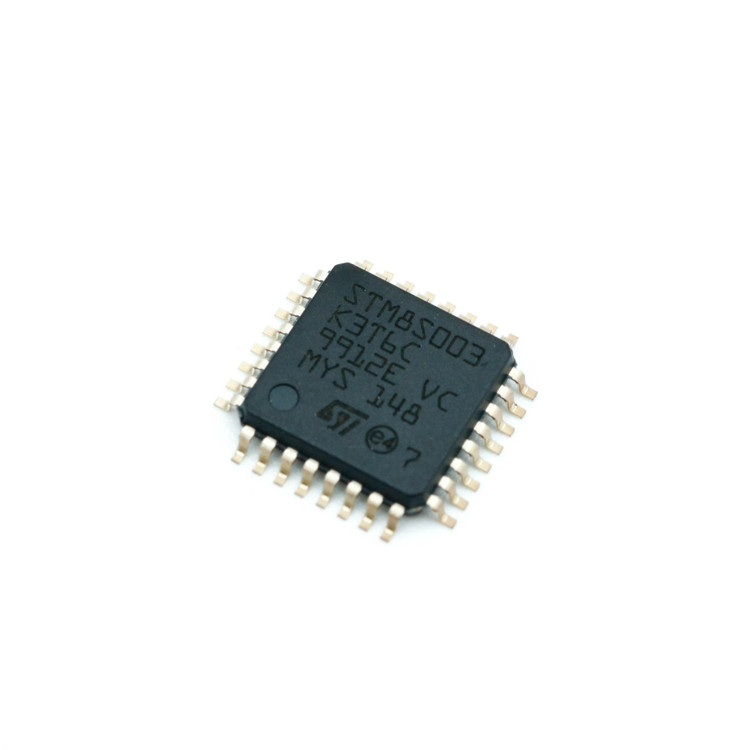

میکروکنترلر STM8S003K3T6

STM8S003K3T6
ندارد - کالای اصل 🏅
69,113
توضیحات

نام قطعه: میکروکنترلر STM8S003K3T6
نام کارخانه‌ای: STM8S003K3T6
برند: STMicroelectronics

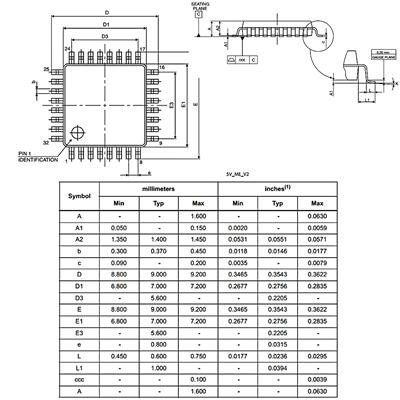

پکیج: LQFP-32

بیشترین فرکانس کاری 16 مگا هرتز
حافظه قابل برنامه ریزی 8 کیلو بایت
مقدار RAM 1 کیلو بایت
دقت ADC 10 بیت
انواع رابطها I2C, SPI, UART
نوع حافظه قابل برنامه ریزی Flash
انواع حافظه RAM
تعداد کانالهای ADC 4 کانال
تعداد تایمرها 7 عدد
خانواده پردازشگر STM8S003x
کمترین ولتاژ تغذیه 2.95 ولت
بیشترین ولتاژ تغذیه 5.5 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بسته‌بندی: Tray
عنوان گروه: 8-bit Microcontrollers - MCU
دیتاشیت: STM8S003K3T6

Maximum Clock Frequency 16 MHz
Program Memory Size 8 kB
Data RAM Size 1 kB
ADC Resolution 10 bit
Interface Type I2C, SPI, UART
Program Memory Type Flash
Data RAM Type RAM
Number of ADC Channels 4 Channel
Number of Timers/Counters 7 Pcs
Processor Series STM8S003x
Supply Voltage (Min) 2.95 V
Supply Voltage (Max) 5.5 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-32

نقد و بررسی


میکروکنترلر STM8S003K3T6 یکی از محصولات خانواده STM8S شرکت STMicroelectronics است که به دلیل قیمت مناسب، عملکرد قدرتمند و مصرف انرژی پایین، در صنایع مختلف مورد استفاده قرار می‌گیرد. این میکروکنترلر بر پایه معماری 8 بیتی STM8 طراحی شده و برای کاربردهای صنعتی، مصرفی و خودرویی ایده‌آل است.

ویژگی‌های کلیدی:

  1. معماری و هسته پردازشی:

    • معماری 8 بیتی STM8 با فرکانس کاری حداکثر 16 مگاهرتز.

    • قابلیت اجرای دستورات با سرعت بالا (تا 20 MIPS در فرکانس 16 مگاهرتز).

  2. حافظه:

    • حافظه فلش برنامه: 8 کیلوبایت.

    • حافظه RAM: 1 کیلوبایت.

    • حافظه EEPROM: 128 بایت.

  3. پریفرال‌ها و رابط‌ها:

    • تایمرهای 16 بیتی: 2 عدد.

    • تایمر 8 بیتی: 1 عدد.

    • رابط SPI, I2C, UART برای ارتباطات سریال.

    • مبدل آنالوگ به دیجیتال (ADC) 10 بیتی با 5 کانال.

    • قابلیت پشتیبانی از Watchdog Timer برای افزایش قابلیت اطمینان.

  4. پکیج و پین‌ها:

    • پکیج TSSOP20 با 20 پین.

    • تعداد پین‌های GPIO: 15 عدد.

  5. مصرف انرژی:

    • مصرف انرژی بسیار پایین در حالت‌های Low Power.

    • حالت‌های Sleep, Active-Halt, Halt برای بهینه‌سازی مصرف انرژی.

  6. ولتاژ کاری:

    • محدوده ولتاژ کاری: 2.95V تا 5.5V.

  7. دمای کاری:

    • محدوده دمایی: -40°C تا +125°C.

کاربردها:

  • سیستم‌های کنترل صنعتی.

  • لوازم خانگی هوشمند.

  • سیستم‌های روشنایی.

  • کنترل‌کننده‌های موتور.

  • دستگاه‌های پزشکی قابل حمل.

مزایا:

  • قیمت بسیار مقرون به صرفه.

  • مصرف انرژی پایین، مناسب برای کاربردهای باتری‌محور.

  • پشتیبانی از ابزارهای توسعه قدرتمند مانند STM8Cube و STVD.

  • قابلیت اطمینان بالا و مقاومت در برابر شرایط سخت محیطی.

معایب:

  • محدودیت در حافظه فلش و RAM برای برنامه‌های پیچیده.

  • تعداد محدود پین‌های GPIO در پکیج TSSOP20.

نتیجه‌گیری:
میکروکنترلر STM8S003K3T6 یک گزینه عالی برای پروژه‌هایی است که به دنبال تعادل بین قیمت، عملکرد و مصرف انرژی هستند. با وجود محدودیت‌های حافظه و پین، این میکروکنترلر به دلیل پشتیبانی از پریفرال‌های متنوع و قابلیت‌های Low Power، همچنان در بسیاری از کاربردها محبوب است.

سوالات متداول (FAQ)

  1. آیا میکروکنترلر STM8S003K3T6 برای کاربردهای صنعتی مناسب است؟

    • بله، این میکروکنترلر به دلیل محدوده دمایی گسترده (-40°C تا +125°C) و مقاومت در برابر شرایط سخت محیطی، برای کاربردهای صنعتی بسیار مناسب است.

  2. چه ابزارهای توسعه‌ای برای برنامه‌نویسی STM8S003K3T6 وجود دارد؟

    • STMicroelectronics ابزارهای توسعه‌ای مانند STM8Cube و STVD را برای برنامه‌نویسی و اشکال‌زدایی این میکروکنترلر ارائه می‌دهد. همچنین می‌توان از کامپایلرهای第三方 مانند IAR Embedded Workbench و Cosmic نیز استفاده کرد.

  3. آیا می‌توان از STM8S003K3T6 در کاربردهای باتری‌محور استفاده کرد؟

    • بله، این میکروکنترلر به دلیل مصرف انرژی پایین و پشتیبانی از حالت‌های Low Power مانند Sleep و Active-Halt، برای کاربردهای باتری‌محور ایده‌آل است.

این محتوا به شما کمک می‌کند تا با ویژگی‌ها و کاربردهای میکروکنترلر STM8S003K3T6 آشنا شوید و تصمیم‌گیری بهتری برای انتخاب آن در پروژه‌های خود داشته باشید.
