ماژول DRV8833 MODULE

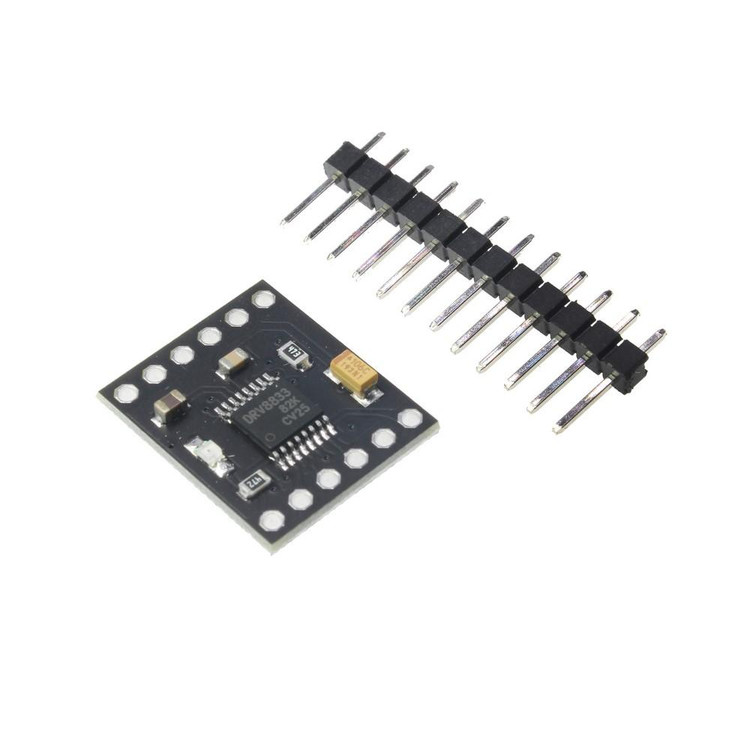

ماژول درایور موتور DRV8833 یک راه‌حل پیشرفته و کم‌حجم برای کنترل موتورهای DC و استپر در پروژه‌های رباتیک، الکترونیک و اتوماسیون است. این ماژول که بر پایه آی‌سی DRV8833 از شرکت Texas Instruments طراحی شده، با بهره‌گیری از فناوری دوگانه H-Bridge، امکان کنترل دو موتور DC یا یک موتور استپر دوفازی را با دقت و کارایی بالا فراهم می‌کند. در ادامه، ویژگی‌ها، کاربردها و مزایای این ماژول به‌صورت حرفه‌ای بررسی شده است.

ویژگی‌های کلیدی ماژول DRV8833

1. کنترل دوگانه H-Bridge: این ماژول با دو پل H-Bridge مجهز به ترانزیستورهای MOSFET با کارایی بالا، قادر به کنترل دو موتور DC به‌صورت دوطرفه یا یک موتور استپر است.

2. محدوده ولتاژ گسترده: پشتیبانی از ولتاژ کاری 2.7 تا 10.8 ولت، مناسب برای پروژه‌های کم‌ولتاژ مانند ربات‌های کوچک و دستگاه‌های باتری‌محور.

3. جریان خروجی بالا: ارائه جریان پیوسته تا 1.5 آمپر در هر کانال (با خنک‌کننده مناسب) و جریان پیک تا 2 آمپر برای لحظات کوتاه.

4. محافظت‌های داخلی: مجهز به سیستم‌های حفاظتی نظیر محافظت در برابر جریان بیش‌ازحد، دمای بالا، ولتاژ پایین و اتصال کوتاه، که ایمنی و طول عمر ماژول را تضمین می‌کند.

5. کنترل PWM: امکان کنترل دقیق سرعت موتور با استفاده از مدولاسیون عرض پالس (PWM)، که انعطاف‌پذیری بالایی در تنظیم سرعت و جهت موتور فراهم می‌کند.

6. حالت خواب (Sleep Mode): قابلیت کاهش مصرف انرژی با استفاده از پین SLEEP، که برای کاربردهای کم‌مصرف ایده‌آل است.

7. اندازه کوچک و نصب آسان: طراحی کامپکت با پین‌های هدر استاندارد، مناسب برای استفاده در بردهای بِرِدبورد، پرتوبرد یا اتصال مستقیم.

کاربردهای ماژول DRV8833

ماژول DRV8833 به دلیل ویژگی‌های برجسته‌اش در پروژه‌های متنوعی کاربرد دارد، از جمله:

• رباتیک: کنترل موتورهای DC در ربات‌های کوچک، مانند ربات‌های دنبال‌کننده خط یا ربات‌های مسابقه‌ای.

• اتوماسیون خانگی: استفاده در سیستم‌های هوشمند مانند پرده‌های برقی یا قفل‌های اتوماتیک.

• پروژه‌های IoT: مناسب برای دستگاه‌های اینترنت اشیا که نیاز به کنترل دقیق موتور دارند.

• کنترل موتورهای استپر: ایده‌آل برای کاربردهایی که نیاز به حرکت دقیق دارند، مانند پرینترهای سه‌بعدی یا دستگاه‌های CNC کوچک.

• اسباب‌بازی‌های الکترونیکی: مناسب برای ساخت اسباب‌بازی‌های هوشمند با موتورهای کم‌مصرف.

مزایای استفاده از DRV8833 نسبت به سایر درایورها

• کارایی بالا با MOSFET: بر خلاف درایورهای قدیمی مانند L293D و L298N که از ترانزیستورهای BJT استفاده می‌کنند، DRV8833 از MOSFET‌های کم‌اتلاف بهره می‌برد که گرمای کمتری تولید کرده و کارایی را افزایش می‌دهد.

• نیاز به منبع تغذیه واحد: برخلاف بسیاری از درایورها، این ماژول نیازی به منبع تغذیه جداگانه برای منطق و موتور ندارد، که طراحی مدار را ساده‌تر می‌کند.

• اندازه کامپکت: مناسب برای پروژه‌هایی که محدودیت فضا دارند.

• محافظت‌های پیشرفته: ویژگی‌های حفاظتی داخلی، قابلیت اطمینان را در شرایط سخت افزایش می‌دهد.

مشخصات فنی

• ولتاژ ورودی: 2.7 تا 10.8 ولت

• جریان خروجی: 1.5 آمپر پیوسته (تا 2 آمپر پیک)

• ولتاژ منطقی: 3 تا 5 ولت (سازگار با میکروکنترلرهای 3.3V و 5V)

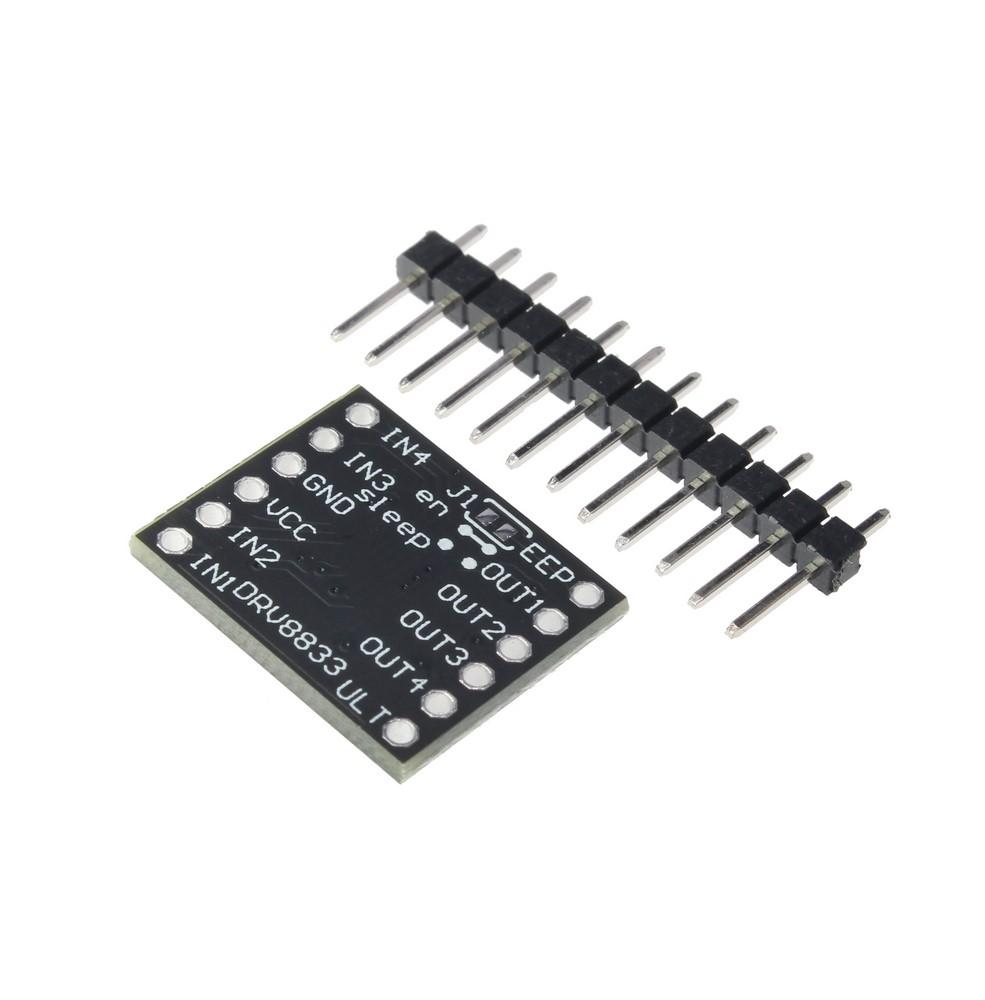

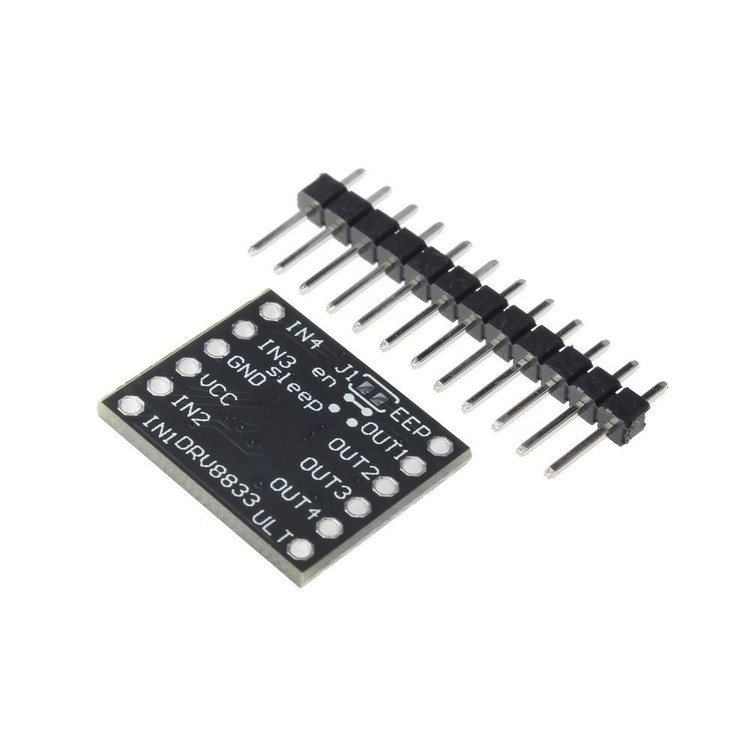

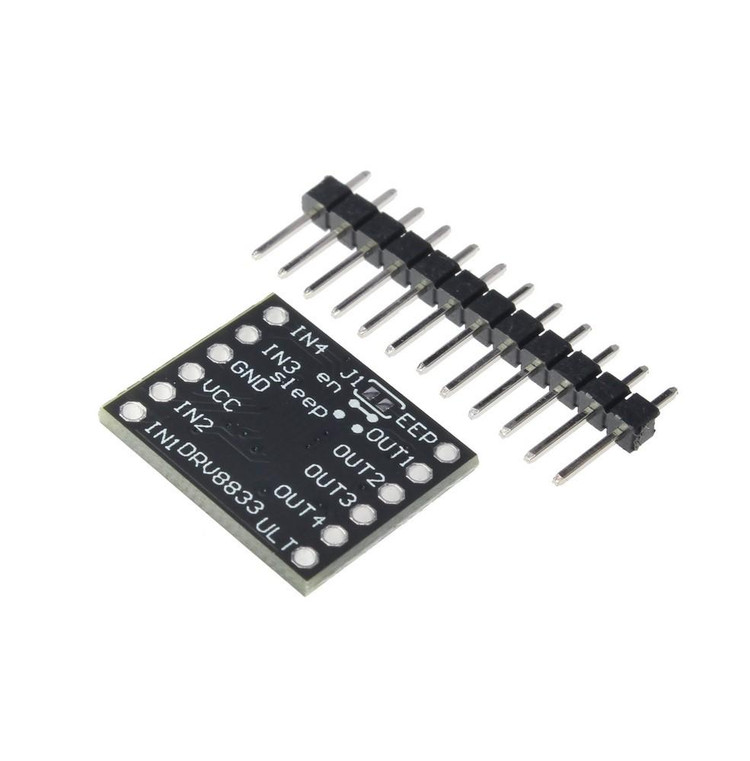

• پین‌های کنترلی: IN1، IN2 (برای موتور A) و IN3، IN4 (برای موتور B)

• پین‌های خروجی: OUT1، OUT2 (موتور A) و OUT3، OUT4 (موتور B)

• حالت‌های کنترلی: کنترل جهت و سرعت با استفاده از سیگنال‌های HIGH/LOW و PWM

• ویژگی‌های حفاظتی: محافظت در برابر جریان بیش‌ازحد، دمای بالا، ولتاژ پایین و اتصال معکوس

• ابعاد: حدود 0.45×0.6 اینچ (کامپکت)

نحوه اتصال به میکروکنترلر (مانند Arduino)

اتصال ماژول DRV8833 به یک میکروکنترلر مانند Arduino بسیار ساده است:

1. اتصالات قدرت:

   • پین VCC به منبع تغذیه (2.7 تا 10.8 ولت) متصل شود.

   • پین GND به زمین مشترک منبع تغذیه و میکروکنترلر.

2. اتصالات کنترلی:

   • پین‌های IN1 و IN2 برای کنترل موتور A و IN3 و IN4 برای موتور B به پین‌های دیجیتال یا PWM آردوینو متصل شوند.

3. اتصال موتور:

   • موتور A به پین‌های OUT1 و OUT2 و موتور B به OUT3 و OUT4 متصل شود.

4. پین SLEEP:

   • به‌صورت پیش‌فرض با مقاومت پول‌اپ به VCC متصل است و نیازی به اتصال ندارد، مگر اینکه بخواهید از حالت خواب استفاده کنید.

سوالات متداول (FAQ)

1. آیا ماژول DRV8833 می‌تواند موتورهای استپر را کنترل کند؟
   بله، این ماژول قادر به کنترل یک موتور استپر دوفازی است. با اتصال کویل‌های موتور استپر به خروجی‌های OUT1/OUT2 و OUT3/OUT4 و استفاده از سیگنال‌های مناسب، می‌توانید حرکت دقیق استپر را کنترل کنید. با این حال، برای میکرواستپینگ، به درایورهای اختصاصی مانند A4988 نیاز دارید.

2. چگونه سرعت موتور را با DRV8833 کنترل کنیم؟
   برای کنترل سرعت، می‌توانید از تکنیک PWM استفاده کنید. با اتصال یکی از پین‌های ورودی (مثلاً IN1) به زمین و اعمال سیگنال PWM به پین دیگر (IN2)، می‌توانید سرعت موتور را به‌صورت دقیق تنظیم کنید.

3. آیا این ماژول برای پروژه‌های باتری‌محور مناسب است؟
   بله، با توجه به محدوده ولتاژ پایین (2.7 تا 10.8 ولت) و مصرف انرژی بهینه، این ماژول برای پروژه‌های مبتنی بر باتری، مانند باتری‌های لیتیوم پلیمر تک‌سلولی، بسیار مناسب است.
