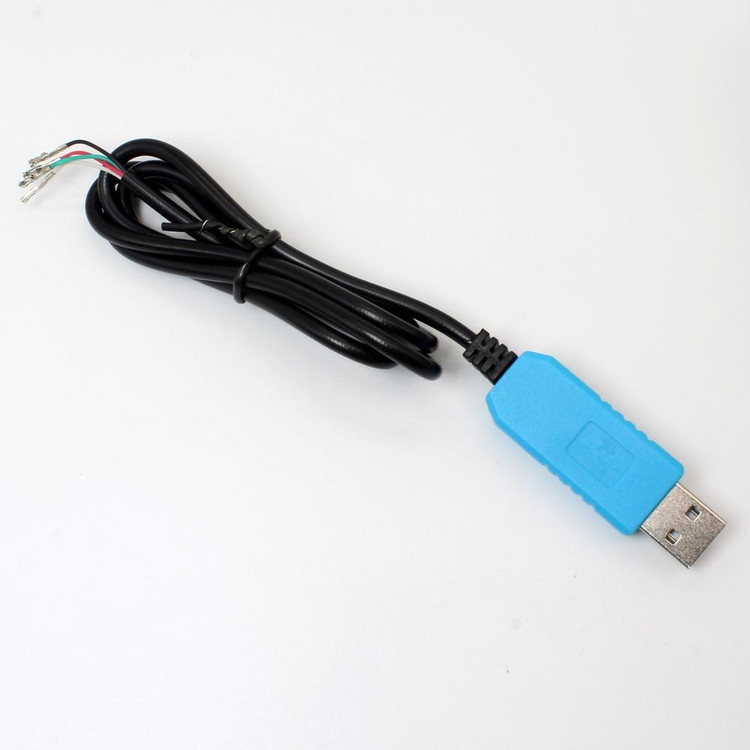

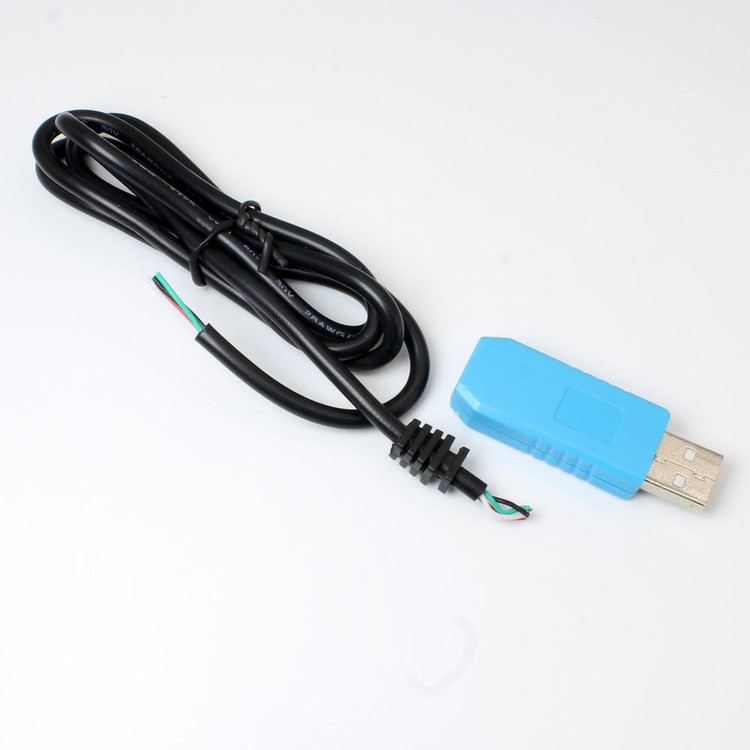

ماژول PL 2303TA MODULE

ماژول PL2303TA یک مبدل USB به سریال (UART) با کارایی بالا و طراحی کم‌حجم است که توسط شرکت Prolific Technology توسعه یافته است. این ماژول به‌عنوان یک پل ارتباطی بین دستگاه‌های مجهز به رابط سریال (مانند میکروکنترلرها، ماژول‌های GPS، GSM و غیره) و کامپیوترهایی با پورت USB عمل می‌کند. با استفاده از تراشه PL2303TA، این محصول راه‌حلی ایده‌آل برای پروژه‌های الکترونیکی، برنامه‌نویسی میکروکنترلرها، دیباگ کردن و انتقال داده ارائه می‌دهد.

ویژگی‌های کلیدی ماژول PL2303TA

• پشتیبانی از USB 2.0: این ماژول با استاندارد USB 2.0 سازگار است و از سرعت کامل (Full-Speed) پشتیبانی می‌کند، که امکان انتقال داده با سرعت بالا را فراهم می‌کند.

• محدوده نرخ باود گسترده: پشتیبانی از نرخ‌های باود از 75 bps تا 6 Mbps، که انعطاف‌پذیری بالایی برای کاربردهای مختلف ارائه می‌دهد.

• سازگاری گسترده با سیستم‌عامل‌ها: درایورهای این ماژول با سیستم‌عامل‌های Windows (XP/7/8/8.1/10/11)، macOS، Linux و برخی نسخه‌های Android سازگار هستند، اگرچه در برخی موارد برای ویندوز نیاز به نصب درایورهای خاص از وب‌سایت Prolific است.

• پشتیبانی از سطوح ولتاژ متنوع: امکان اتصال مستقیم به دستگاه‌هایی با سطوح ولتاژ 5V، 3.3V یا 2.5V، که آن را برای پروژه‌های متنوع مناسب می‌کند.

• مصرف توان پایین: طراحی بهینه برای کاربردهای موبایل و دستگاه‌های قابل‌حمل با مصرف توان کم در حالت‌های عملیاتی و تعلیق.

• اندازه جمع‌وجور: ابعاد کوچک (تقریباً 52mm x 15.5mm x 6.5mm) این ماژول را برای استفاده در دستگاه‌های محدود از نظر فضا ایده‌آل می‌کند.

• محافظت داخلی: مجهز به فیوز خودبازیافت 500mA برای محافظت در برابر جریان اضافی.

• چراغ‌های LED: دارای LEDهای نشانگر برای وضعیت انتقال (TXD)، دریافت (RXD) و تغذیه (Power)، که نظارت بر عملکرد ماژول را آسان‌تر می‌کند.

کاربردهای ماژول PL2303TA

ماژول PL2303TA به دلیل انعطاف‌پذیری و کارایی بالا در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• برنامه‌نویسی و دیباگ میکروکنترلرها: ارتباط با بردهای Arduino، Raspberry Pi، یا سایر میکروکنترلرها برای برنامه‌نویسی و اشکال‌زدایی.

• اتصال به ماژول‌های سریال: مانند ماژول‌های GPS، GSM، بلوتوث (مانند HC-06) و سایر دستگاه‌های مبتنی بر UART.

• لاگ داده‌ها: جمع‌آوری داده‌ها از سنسورها و ماژول‌های سریال و انتقال آن‌ها به کامپیوتر.

• اتصال به تجهیزات صنعتی: استفاده در سیستم‌های اتوماسیون صنعتی، بارکدخوان‌ها، و دستگاه‌های پزشکی که نیاز به ارتباط سریال دارند.

• راه‌حل‌های بی‌سیم سریال بر بستر IP: برای انتقال داده‌های سریال از طریق شبکه‌های بی‌سیم.

مشخصات فنی

• تراشه اصلی: PL2303TA از Prolific Technology

• رابط USB: USB 2.0 Full-Speed

• رابط سریال: UART با پشتیبانی از سیگنال‌های TXD، RXD، GND و VCC

• سطوح ولتاژ: 5V، 3.3V یا 2.5V (قابل تنظیم با جامپر)

• نرخ باود: 75 bps تا 6 Mbps

• ابعاد: 52mm x 15.5mm x 6.5mm

• محافظت: فیوز خودبازیافت 500mA

• اتصالات: کانکتور استاندارد USB نوع A و کانکتور 6 پین TTL

نحوه استفاده از ماژول PL2303TA

برای استفاده از این ماژول، مراحل زیر را دنبال کنید:

1. نصب درایور: درایور مناسب را از وب‌سایت رسمی Prolific (www.prolific.com.tw) دانلود و نصب کنید. توجه داشته باشید که برای ویندوز، ممکن است نیاز به حذف درایورهای قدیمی یا ناسازگار (مانند Ser2pl) از رجیستری باشد.

2. اتصال سخت‌افزاری:

   • VCC: به ولتاژ مناسب (3.3V یا 5V) دستگاه هدف متصل کنید.

   • GND: به زمین دستگاه هدف متصل شود.

   • TXD: به پین RX دستگاه هدف.

   • RXD: به پین TX دستگاه هدف.

3. تنظیمات نرم‌افزاری: از نرم‌افزارهای ترمینال سریال مانند PuTTY، Tera Term یا Mybotic Serial COM Tool برای ارتباط استفاده کنید. نرخ باود را (مانند 9600) تنظیم کنید.

4. تست ارتباط: برای بررسی عملکرد، می‌توانید TXD و RXD را به هم متصل کنید تا تست لوپ‌بک انجام شود.

نکات مهم در استفاده

• درایورهای ویندوز: این ماژول در ویندوز ممکن است با مشکلات درایور مواجه شود. توصیه می‌شود از درایورهای رسمی Prolific استفاده کنید و از نصب درایورهای غیررسمی یا قدیمی خودداری کنید.

• سازگاری محدود با برخی دستگاه‌ها: این ماژول برای برنامه‌نویسی مستقیم برخی بردهای Arduino (مانند Boarduino) مناسب نیست. برای چنین کاربردهایی، ماژول‌های مبتنی بر FT232R توصیه می‌شود.

• محافظت از ماژول: به دلیل طراحی ظریف، از جدا کردن و وصل کردن مکرر ماژول به پورت USB خودداری کنید تا از آسیب فیزیکی جلوگیری شود.

پرسش‌های متداول (FAQ)

1. آیا ماژول PL2303TA با تمام سیستم‌عامل‌ها سازگار است؟

بله، این ماژول با اکثر سیستم‌عامل‌ها از جمله Windows، macOS، Linux و برخی نسخه‌های Android سازگار است، اما برای ویندوز ممکن است نیاز به نصب درایورهای خاص از وب‌سایت Prolific باشد. در macOS و Linux معمولاً عملکرد بهتری دارد.

2. چگونه می‌توانم از ماژول PL2303TA برای اتصال به Arduino استفاده کنم؟

برای استفاده با Arduino، پین‌های TXD و RXD ماژول را به ترتیب به پین‌های RX و TX برد Arduino متصل کنید. پین VCC را به ولتاژ مناسب (3.3V یا 5V) و GND را به زمین متصل کنید. سپس از یک نرم‌افزار ترمینال سریال برای ارسال و دریافت داده‌ها استفاده کنید.

3. چرا ماژول PL2303TA در ویندوز کار نمی‌کند؟

مشکلات رایج در ویندوز معمولاً به دلیل درایورهای ناسازگار یا قدیمی است. برای رفع مشکل، درایورهای رسمی را از وب‌سایت Prolific دانلود کنید، درایورهای قدیمی را از رجیستری حذف کنید و از اتصال به اینترنت هنگام نصب درایور خودداری کنید تا ویندوز به‌روزرسانی خودکار انجام ندهد.

خرید ماژول PL2303TA

برای خرید ماژول PL2303TA با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی و ماژول‌ها را ارائه می‌دهد و با پشتیبانی فنی و خدمات پس از فروش، تجربه‌ای مطمئن برای خرید شما فراهم می‌کند. همین حالا به E366.ir سر بزنید و پروژه‌های خود را با بهترین ابزارها به انجام برسانید!
