آردوینو نانو ch340

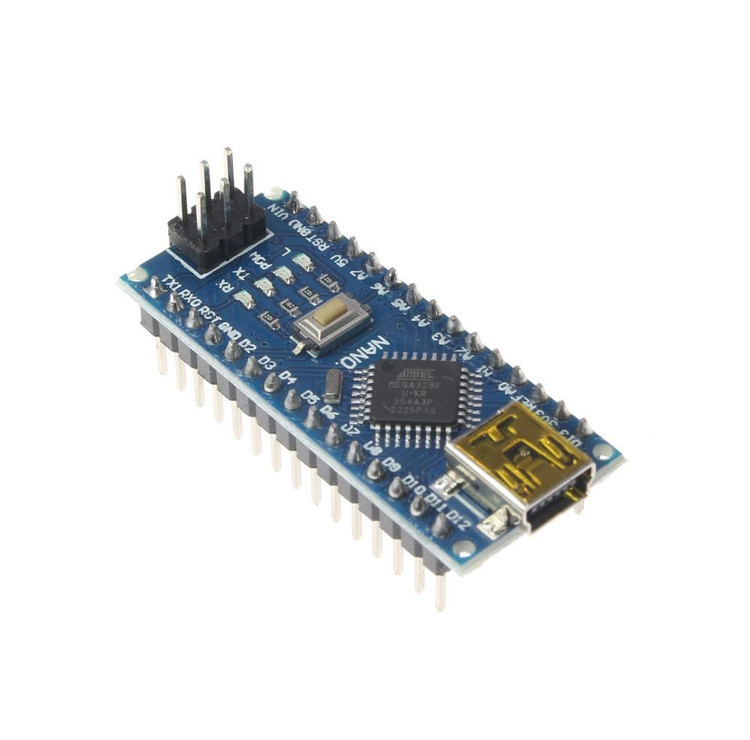

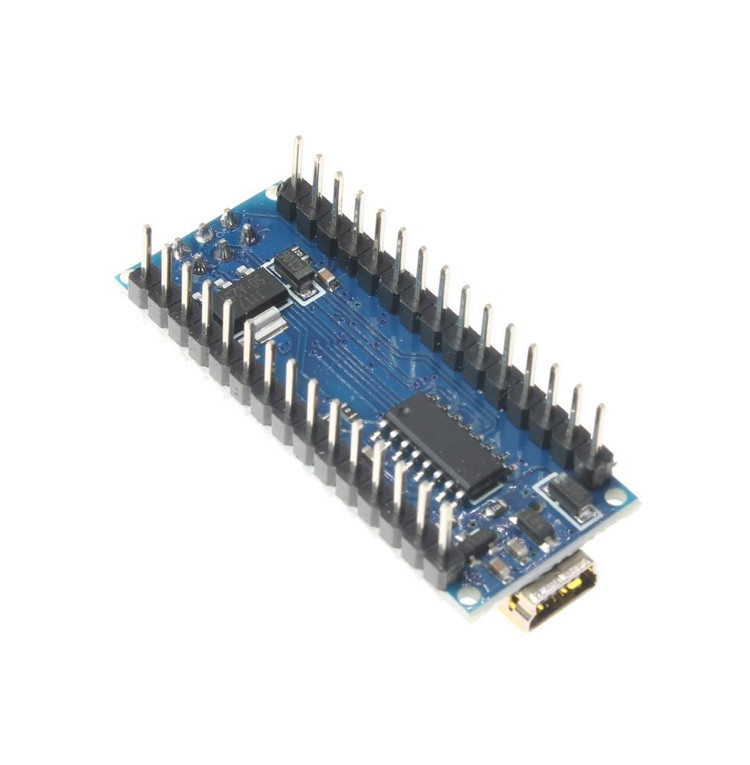

آردوینو نانو CH340 یک برد میکروکنترلر کوچک، قدرتمند و سازگار با بردبورد است که بر پایه میکروکنترلر ATmega328P طراحی شده و با بهره‌گیری از چیپ CH340 برای ارتباط USB به سریال، گزینه‌ای مقرون‌به‌صرفه و کارآمد برای پروژه‌های الکترونیکی متنوع ارائه می‌دهد. این برد با ابعاد جمع‌وجور (43 × 18 میلی‌متر)، عملکرد بالا و سازگاری کامل با محیط توسعه آردوینو (Arduino IDE)، انتخابی ایده‌آل برای مبتدیان و حرفه‌ای‌ها در دنیای الکترونیک و برنامه‌نویسی است.

ویژگی‌های کلیدی آردوینو نانو CH340

• میکروکنترلر قدرتمند: مجهز به ATmega328P با 32 کیلوبایت حافظه فلش (2 کیلوبایت برای بوت‌لودر)، 2 کیلوبایت SRAM و 1 کیلوبایت EEPROM.

• اتصال مدرن: مجهز به پورت USB Type-C یا Mini-USB (بسته به نسخه) برای برنامه‌ریزی و ارتباط سریال، با چیپ CH340C که ارتباطی پایدار و قابل اعتماد را تضمین می‌کند.

• ورودی/خروجی متنوع: دارای 14 پین دیجیتال (6 عدد با قابلیت PWM) و 8 پین آنالوگ، مناسب برای اتصال به انواع سنسورها و ماژول‌ها.

• طراحی جمع‌وجور و بردبورد-دوست: با فاصله استاندارد 2.54 میلی‌متری پین‌ها، به راحتی در بردبوردها و پروژه‌های کوچک جای می‌گیرد.

• پشتیبانی گسترده: کاملاً سازگار با Arduino IDE و کتابخانه‌های موجود، با پشتیبانی از پروتکل‌های ارتباطی I2C، SPI و USART.

• منبع تغذیه انعطاف‌پذیر: قابل تغذیه از طریق USB (5 ولت)، پین VIN (7-12 ولت) یا پین 5V، با انتخاب خودکار بالاترین ولتاژ ورودی.

• مقرون‌به‌صرفه: استفاده از چیپ CH340 به جای تراشه‌های گران‌تر FTDI، هزینه‌ها را کاهش داده و این برد را به گزینه‌ای اقتصادی تبدیل کرده است.

کاربردهای آردوینو نانو CH340

آردوینو نانو CH340 به دلیل اندازه کوچک و قابلیت‌های گسترده، در پروژه‌های متنوعی کاربرد دارد:

• اینترنت اشیا (IoT): ساخت دستگاه‌های متصل به شبکه با ماژول‌های Wi-Fi یا بلوتوث.

• رباتیک: کنترل موتورها، سنسورها و محرک‌ها در ربات‌های کوچک.

• اتوماسیون خانگی: طراحی سیستم‌های امنیتی، کنترل نور یا مانیتورینگ دما.

• پروژه‌های آموزشی: یادگیری برنامه‌نویسی و الکترونیک با پلتفرمی کاربرپسند.

• گجت‌های پوشیدنی: توسعه دستگاه‌های قابل حمل مانند ردیاب‌های سلامتی یا کنترلرهای نوری.

• نمایشگرهای LED و صوتی: ساخت انیمیشن‌های نمایشی یا سیستم‌های صوتی تعاملی.

چرا آردوینو نانو CH340؟

این برد ترکیبی بی‌نظیر از کارایی، انعطاف‌پذیری و قیمت مناسب ارائه می‌دهد. چیپ CH340C با کریستال داخلی، نیاز به قطعات اضافی را کاهش داده و پایداری ارتباط USB را بهبود می‌بخشد. طراحی بهبودیافته رگولاتور ولتاژ، عملکرد پایدارتری نسبت به نسخه‌های قدیمی‌تر نانو ارائه می‌دهد. همچنین، پشتیبانی گسترده از جامعه آردوینو، دسترسی به منابع آموزشی و کتابخانه‌های متنوع را تضمین می‌کند.

نکات نصب و راه‌اندازی

برای استفاده از آردوینو نانو CH340، نیاز به نصب درایور CH340 دارید (در برخی سیستم‌های مدرن ممکن است به‌صورت خودکار نصب شود). مراحل راه‌اندازی:

1. دانلود درایور CH340 از وب‌سایت رسمی WCH یا منابع معتبر.

2. نصب درایور در سیستم‌عامل (ویندوز، مک یا لینوکس).

3. اتصال برد به کامپیوتر از طریق کابل USB مناسب.

4. انتخاب برد "Arduino Nano" و پردازنده "ATmega328P (Old Bootloader)" در Arduino IDE.

5. انتخاب پورت سریال (COM) از منوی Tools > Port.

6. آپلود کد نمونه (مثل Blink) برای تست عملکرد.

توجه: از کابل USB با قابلیت انتقال داده استفاده کنید، زیرا برخی کابل‌ها تنها برای شارژ طراحی شده‌اند. همچنین، در صورت بروز خطا در آپلود، تنظیمات بوت‌لودر یا استفاده از USBasp برای برنامه‌ریزی مستقیم را بررسی کنید.

سوالات متداول (FAQ)

1. چرا آردوینو نانو CH340 من در Arduino IDE شناسایی نمی‌شود؟
   ممکن است درایور CH340 به درستی نصب نشده باشد یا از کابل USB نامناسب استفاده شده باشد. ابتدا درایور را از وب‌سایت رسمی WCH دانلود و نصب کنید. سپس مطمئن شوید که کابل USB شما قابلیت انتقال داده دارد. در نهایت، پورت سریال و تنظیمات برد (ATmega328P Old Bootloader) را در Arduino IDE بررسی کنید.

2. آیا آردوینو نانو CH340 با پروژه‌های پیچیده سازگار است؟
   بله، این برد با 32 کیلوبایت حافظه فلش و پشتیبانی از پروتکل‌های I2C، SPI و USART، برای پروژه‌های پیچیده مانند IoT، رباتیک و اتوماسیون خانگی مناسب است. همچنین، سازگاری با ماژول‌های متنوع، انعطاف‌پذیری بالایی را فراهم می‌کند.

3. تفاوت آردوینو نانو CH340 با نسخه اصلی چیست؟
   اصلی‌ترین تفاوت در استفاده از چیپ CH340 به جای FTDI برای ارتباط USB است که هزینه را کاهش می‌دهد. عملکرد کلی و سازگاری با Arduino IDE مشابه نسخه اصلی است، اما ممکن است نیاز به نصب درایور جداگانه داشته باشد.

خرید آردوینو نانو CH340

برای خرید آردوینو نانو CH340 با کیفیت بالا و پشتیبانی مطمئن، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از بردهای آردوینو و قطعات الکترونیکی را با قیمت مناسب و ارسال سریع ارائه می‌دهد. همین حالا پروژه‌های خود را با اطمینان آغاز کنید!
