ماژول YL 69 MODULE

ماژول حسگر رطوبت خاک YL-69 یک ابزار پیشرفته و کارآمد برای اندازه‌گیری میزان رطوبت خاک است که به‌طور گسترده در پروژه‌های کشاورزی هوشمند، باغبانی، و سیستم‌های آبیاری خودکار استفاده می‌شود. این حسگر با طراحی ساده و عملکرد قابل اعتماد، امکان مانیتورینگ دقیق رطوبت خاک را فراهم می‌کند و به کاربران کمک می‌کند تا با مدیریت بهینه آب، سلامت گیاهان را تضمین کرده و مصرف منابع را بهینه‌سازی کنند.

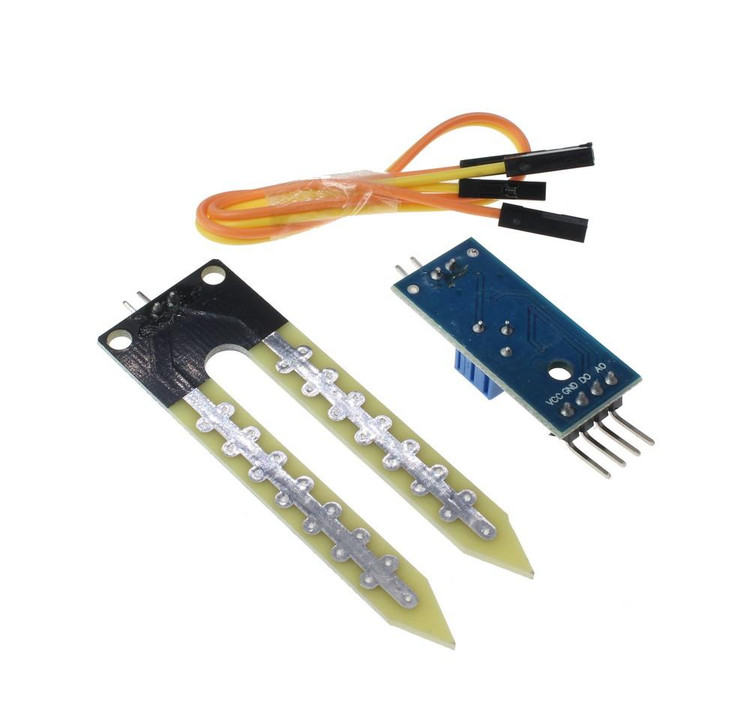

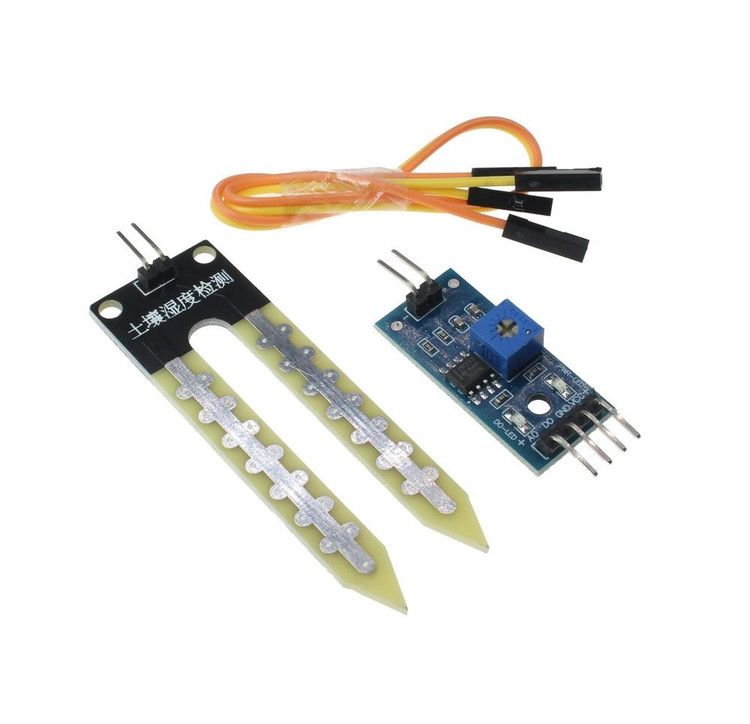

این ماژول از دو بخش اصلی تشکیل شده است: پروب خاک YL-69 و برد کنترلی YL-38. پروب خاک با دو الکترود فلزی به‌طور مستقیم در خاک قرار می‌گیرد و با اندازه‌گیری مقاومت الکتریکی خاک، سطح رطوبت را تعیین می‌کند. برد کنترلی YL-38 با استفاده از تراشه LM393، سیگنال‌های دریافتی از پروب را پردازش کرده و خروجی‌های دیجیتال (D0) و آنالوگ (A0) را ارائه می‌دهد که به‌راحتی با میکروکنترلرهایی مانند Arduino، ESP8266، یا ESP32 قابل اتصال است.

ویژگی‌های کلیدی

• اندازه‌گیری دقیق رطوبت خاک: با استفاده از تکنیک حسگر مقاومتی، این ماژول تغییرات رطوبت خاک را با دقت بالا تشخیص می‌دهد.

• خروجی دوگانه (دیجیتال و آنالوگ): خروجی دیجیتال (D0) برای تشخیص آستانه رطوبت و خروجی آنالوگ (A0) برای اندازه‌گیری دقیق‌تر مقادیر رطوبت (در محدوده 0 تا 1023).

• حساسیت قابل تنظیم: مجهز به پتانسیومتر روی برد برای تنظیم آستانه تشخیص رطوبت، که امکان شخصی‌سازی برای کاربردهای مختلف را فراهم می‌کند.

• ولتاژ کاری گسترده: پشتیبانی از ولتاژ کاری 3.3 تا 5.5 ولت، سازگار با اکثر میکروکنترلرها.

• طراحی مقاوم در برابر خوردگی: پروب‌های ساخته‌شده از مواد مقاوم به خوردگی، طول عمر بیشتری را در محیط‌های مرطوب تضمین می‌کنند.

• ابعاد جمع‌وجور: پروب خاک با ابعاد 60x20 میلی‌متر و برد کنترلی با ابعاد 30x15 میلی‌متر، مناسب برای نصب در فضاهای کوچک.

• کاربرد گسترده: مناسب برای پروژه‌های IoT، سیستم‌های آبیاری هوشمند، گلخانه‌ها، باغ‌های خانگی، و تحقیقات کشاورزی.

مزایای استفاده

• بهینه‌سازی مصرف آب: با مانیتورینگ دقیق رطوبت خاک، از آبیاری بیش‌ازحد یا کمبود آب جلوگیری می‌شود، که به صرفه‌جویی در منابع و افزایش سلامت گیاهان کمک می‌کند.

• سهولت در استفاده: نیازی به کتابخانه‌های نرم‌افزاری خاص نیست و با استفاده از تابع analogRead() در Arduino یا سایر پلتفرم‌ها، می‌توان داده‌ها را به‌راحتی خواند.

• انعطاف‌پذیری در اتصال: امکان اتصال به انواع میکروکنترلرها و حتی Raspberry Pi (با مبدل ADC).

• هزینه اقتصادی: قیمت مناسب این ماژول، آن را به گزینه‌ای مقرون‌به‌صرفه برای باغبانان، کشاورزان، و علاقه‌مندان به پروژه‌های DIY تبدیل کرده است.

کاربردها

• کشاورزی هوشمند: استفاده در سیستم‌های آبیاری خودکار برای مدیریت بهینه منابع آب.

• گلخانه‌ها و باغ‌های خانگی: مانیتورینگ رطوبت خاک برای اطمینان از شرایط ایده‌آل رشد گیاهان.

• پروژه‌های IoT: ارسال داده‌های رطوبت خاک به سرورهای ابری از طریق ماژول‌هایی مانند ESP8266 یا NodeMCU.

• تحقیقات کشاورزی: بررسی تغییرات رطوبت خاک و تأثیر آن بر رشد محصولات.

مشخصات فنی

• ولتاژ کاری: 3.3 تا 5.5 ولت

• خروجی‌ها: دیجیتال (D0: HIGH/LOW) و آنالوگ (A0: 0-1023)

• ابعاد پروب: 60x20 میلی‌متر

• ابعاد برد: 30x15 میلی‌متر

• عمق تشخیص: تا 38 میلی‌متر

• تراشه کنترلی: LM393

• رابط: 4 پین (VCC، GND، D0، A0)

• وزن: حدود 10 گرم

نحوه اتصال به Arduino

1. اتصالات سخت‌افزاری:

   • پین VCC را به 5V یا 3.3V آردوینو متصل کنید.

   • پین GND را به زمین (GND) آردوینو وصل کنید.

   • پین A0 را به یکی از پین‌های آنالوگ آردوینو (مثل A0) متصل کنید.

   • پین D0 را (در صورت نیاز به خروجی دیجیتال) به یکی از پین‌های دیجیتال آردوینو وصل کنید.

2. برنامه‌نویسی:

   • از تابع analogRead() برای خواندن مقادیر آنالوگ استفاده کنید.

   • با تنظیم پتانسیومتر روی برد، آستانه خروجی دیجیتال را تنظیم کنید.

سوالات متداول (FAQ)

1. آیا حسگر YL-69 با میکروکنترلرهای غیر از Arduino سازگار است؟
   بله، حسگر YL-69 با هر میکروکنترلری که دارای پین ورودی آنالوگ باشد (مانند ESP8266، ESP32، یا حتی Raspberry Pi با مبدل ADC) سازگار است. کافی است اتصالات صحیح برقرار شده و مقادیر خروجی آنالوگ یا دیجیتال خوانده شوند.

2. چگونه می‌توان از خوردگی پروب‌های حسگر جلوگیری کرد؟
   پروب‌های YL-69 از مواد مقاوم در برابر خوردگی ساخته شده‌اند، اما برای افزایش طول عمر، توصیه می‌شود پس از هر بار استفاده، پروب‌ها را از خاک خارج کرده و تمیز کنید. همچنین، می‌توانید از الکترودهای جایگزین مانند پیچ‌های استیل ضدزنگ استفاده کنید.

3. آیا برای استفاده از حسگر YL-69 نیاز به نصب کتابخانه خاصی است؟
   خیر، این حسگر آنالوگ است و نیازی به کتابخانه خاص ندارد. با استفاده از تابع analogRead() در Arduino یا توابع مشابه در سایر پلتفرم‌ها، می‌توانید داده‌های حسگر را به‌راحتی بخوانید.
