آی‌سی XL4015E1

آی‌سی XL4015E1 یک رگولاتور کاهنده (Buck Converter) با فرکانس ثابت PWM از شرکت XLSEMI است که به دلیل عملکرد بالا، راندمان عالی (تا 96%) و قابلیت ارائه جریان خروجی تا 5 آمپر، در طراحی‌های الکترونیکی پیشرفته و صنعتی کاربرد گسترده‌ای دارد. این آی‌سی با ویژگی‌های محافظتی پیشرفته و انعطاف‌پذیری در تنظیم ولتاژ و جریان، انتخابی ایده‌آل برای مهندسان و طراحان حرفه‌ای است که به دنبال راه‌حلی قابل اعتماد و کارآمد برای مدیریت توان هستند.

ویژگی‌های کلیدی آی‌سی XL4015E1

1. محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی 4 تا 38 ولت، مناسب برای منابع تغذیه متنوع از جمله باتری‌ها، آداپتورها و سیستم‌های صنعتی.
2. ولتاژ خروجی قابل تنظیم: ارائه ولتاژ خروجی از 1.25 تا 36 ولت با استفاده از تقسیم‌کننده مقاومتی یا پتانسیومتر در مدار.
3. جریان خروجی بالا: توانایی ارائه جریان تا 5 آمپر (با مدیریت حرارتی مناسب)، که برای تغذیه بارهای سنگین مانند LEDهای پرقدرت و موتورها مناسب است.
4. راندمان بالا: راندمان تا 96%، که اتلاف انرژی را به حداقل می‌رساند و برای کاربردهای کم‌مصرف و باتری‌محور ایده‌آل است.
5. فرکانس سوئیچینگ ثابت: فرکانس کاری 180 کیلوهرتز، که امکان استفاده از سلف‌ها و خازن‌های کوچک‌تر را فراهم کرده و ریپل خروجی را کاهش می‌دهد.
6. ویژگی‌های محافظتی پیشرفته:
   • محافظت در برابر جریان بیش از حد: کاهش فرکانس به 48 کیلوهرتز در شرایط اتصال کوتاه برای جلوگیری از آسیب.
   • محافظت حرارتی: خاموش شدن خودکار در دمای بالا برای افزایش ایمنی و طول عمر.
   • حالت نرم‌افزاری شروع (Soft-Start): کاهش جریان هجومی در زمان راه‌اندازی.
7. حالت کنترل جریان و ولتاژ ثابت (CC/CV): مناسب برای کاربردهایی مانند شارژ باتری‌های لیتیوم-یون، لیتیوم-پلیمر و اسید-سرب.

کاربردهای آی‌سی XL4015E1

آی‌سی XL4015E1 به دلیل ویژگی‌های برجسته‌اش در طراحی‌های الکترونیکی متنوعی استفاده می‌شود، از جمله:

• منابع تغذیه سوئیچینگ: برای تغذیه دستگاه‌های الکترونیکی با ولتاژ و جریان دقیق.
• شارژر باتری: مناسب برای شارژ باتری‌های مختلف با کنترل دقیق جریان و ولتاژ.
• درایور LED پرقدرت: تأمین توان پایدار برای LEDهای با جریان بالا.
• تجهیزات صنعتی و مخابراتی: مانند تبدیل ولتاژ 24 ولت به 12 ولت یا 5 ولت در سیستم‌های صنعتی.
• پروژه‌های DIY و آزمایشگاهی: برای طراحی منابع تغذیه قابل تنظیم و کارآمد.

مشخصات فنی

پین‌های آی‌سی XL4015E1

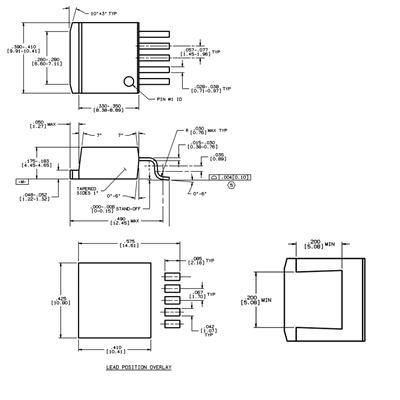

آی‌سی XL4015E1 در بسته‌بندی TO-263-5 ارائه می‌شود و دارای 5 پین با عملکردهای زیر است:

1. VIN: ورودی ولتاژ (4 تا 38 ولت).
2. GND: زمین مشترک برای ورودی و خروجی.
3. SW (Switch): پین سوئیچینگ که به سلف خارجی متصل می‌شود.
4. FB (Feedback): برای تنظیم ولتاژ خروجی از طریق تقسیم‌کننده مقاومتی.
5. EN (Enable): برای فعال یا غیرفعال کردن آی‌سی (High: فعال، Low: غیرفعال).

مزایا و محدودیت‌ها

مزایا:

• راندمان بالا: کاهش اتلاف انرژی و بهبود عملکرد در کاربردهای باتری‌محور.
• انعطاف‌پذیری: قابلیت تنظیم ولتاژ و جریان برای کاربردهای متنوع.
• محافظت‌های چندگانه: افزایش ایمنی و قابلیت اطمینان در شرایط سخت.
• اندازه کوچک: بسته‌بندی TO-263-5 برای طراحی‌های فشرده.

محدودیت‌ها:

• نیاز به قطعات خارجی: برای عملکرد بهینه نیاز به سلف، خازن و دیود خارجی دارد.
• مدیریت حرارتی: در جریان‌های بالا یا اختلاف ولتاژ زیاد، نیاز به هیت‌سینک یا خنک‌کننده اضافی است.

سوالات متداول (FAQ)

1. آیا آی‌سی XL4015E1 برای شارژ باتری‌های لیتیومی مناسب است؟
   بله، این آی‌سی با قابلیت کنترل جریان و ولتاژ ثابت (CC/CV) برای شارژ باتری‌های لیتیوم-یون و لیتیوم-پلیمر بسیار مناسب است، مشروط بر اینکه مدار به درستی طراحی شده و ولتاژ و جریان خروجی تنظیم شوند.
2. حداکثر جریان خروجی XL4015E1 چقدر است و آیا نیاز به هیت‌سینک دارد؟
   این آی‌سی می‌تواند تا 5 آمپر جریان ارائه دهد، اما برای جریان‌های بالای 4.5 آمپر یا در شرایط با اختلاف ولتاژ زیاد، استفاده از هیت‌سینک برای مدیریت حرارتی توصیه می‌شود.
3. چگونه می‌توان ولتاژ خروجی XL4015E1 را تنظیم کرد؟
   ولتاژ خروجی از طریق پین FB و استفاده از یک تقسیم‌کننده مقاومتی یا پتانسیومتر در مدار قابل تنظیم است. با تغییر مقاومت‌ها می‌توان ولتاژ خروجی را بین 1.25 تا 36 ولت تنظیم کرد.

چرا XL4015E1 را انتخاب کنیم؟

آی‌سی XL4015E1 با ترکیب راندمان بالا، انعطاف‌پذیری در تنظیم ولتاژ و جریان، و ویژگی‌های محافظتی پیشرفته، گزینه‌ای بی‌نظیر برای طراحی منابع تغذیه کارآمد و قابل اعتماد است. این آی‌سی با بسته‌بندی فشرده و عملکرد پایدار، برای پروژه‌های حرفه‌ای و صنعتی که نیاز به مدیریت توان دقیق دارند، بسیار مناسب است.
