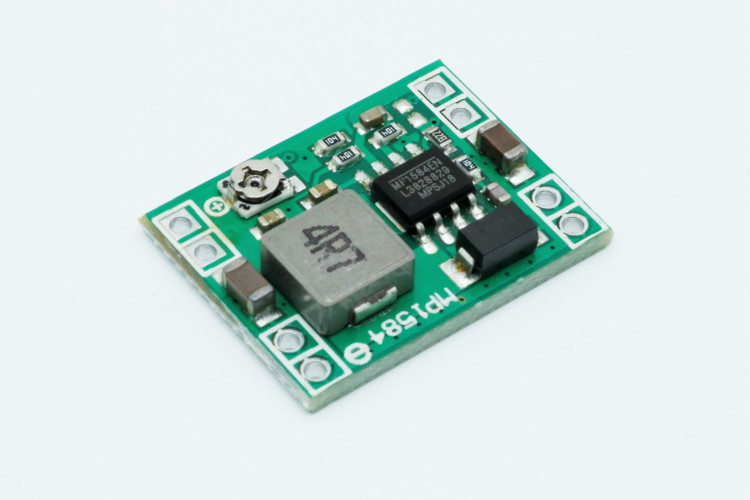

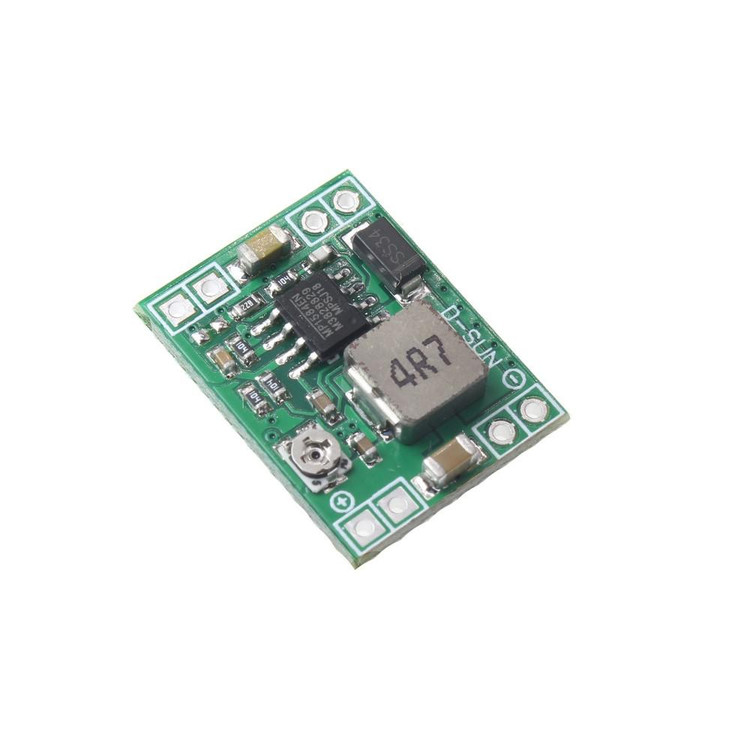

ماژول کاهنده MP1584 MODULE

ماژول MP1584 یک مبدل کاهنده ولتاژ (Buck Converter) با کارایی بالا است که بر پایه آی‌سی MP1584EN از شرکت Monolithic Power Systems (MPS) طراحی شده است. این ماژول با اندازه‌ای کوچک و عملکردی قدرتمند، انتخابی ایده‌آل برای پروژه‌های الکترونیکی است که نیاز به تبدیل ولتاژ DC به DC با راندمان بالا دارند. با قابلیت تنظیم ولتاژ خروجی و ارائه جریان تا 3 آمپر، این ماژول در کاربردهای متنوعی از جمله منابع تغذیه قابل حمل، پروژه‌های DIY، و سیستم‌های باتری‌محور مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی

• محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی 4.5 تا 28 ولت، مناسب برای کاربردهای مختلف از جمله محیط‌های خودرویی.

• ولتاژ خروجی قابل تنظیم: خروجی قابل تنظیم از 0.8 تا 20 ولت با استفاده از پتانسیومتر دقیق روی برد.

• جریان خروجی بالا: توانایی ارائه جریان مداوم تا 1.5 آمپر و جریان لحظه‌ای تا 2 آمپر (حداکثر 3 آمپر با خنک‌کننده مناسب).

• راندمان بالا: راندمان تبدیل تا 96% به لطف استفاده از تکنولوژی یکسوسازی سنکرون و کاهش تلفات در بارهای سبک.

• فرکانس سوئیچینگ بالا: با فرکانس کاری تا 1.5 مگاهرتز، این ماژول از تداخل الکترومغناطیسی (EMI) در کاربردهایی مانند رادیو AM و ADSL جلوگیری می‌کند.

• اندازه کوچک: ابعاد 22 × 17 × 4 میلی‌متر، ایده‌آل برای پروژه‌های با فضای محدود.

• ویژگی‌های حفاظتی: شامل حفاظت در برابر جریان بیش‌ازحد و خاموشی حرارتی برای عملکرد ایمن و قابل اعتماد.

• مصرف توان پایین در حالت آماده‌به‌کار: جریان کوئیزنت عملیاتی تنها 100 میکروآمپر، مناسب برای کاربردهای باتری‌محور.

مشخصات فنی

• آی‌سی اصلی: MP1584EN

• ولتاژ ورودی: 4.5 تا 28 ولت

• ولتاژ خروجی: 0.8 تا 20 ولت

• جریان خروجی: 1.5 آمپر (مداوم)، 2 آمپر (پیک)، 3 آمپر (حداکثر با خنک‌کننده)

• راندمان: تا 96%

• فرکانس سوئیچینگ: 100 کیلوهرتز تا 1.5 مگاهرتز (معمولاً 1 مگاهرتز)

• ریپل خروجی: کمتر از 30 میلی‌ولت

• دمای کاری: -45 تا +85 درجه سانتی‌گراد

• ابعاد: 22 × 17 × 4 میلی‌متر

کاربردها

ماژول MP1584 به دلیل انعطاف‌پذیری و کارایی بالا، در طیف گسترده‌ای از پروژه‌ها و دستگاه‌ها مورد استفاده قرار می‌گیرد:

• منابع تغذیه قابل حمل: ایده‌آل برای ساخت پاوربانک‌های DIY و منابع تغذیه برای دستگاه‌های قابل حمل.

• پروژه‌های مبتنی بر میکروکنترلر: تأمین ولتاژ پایدار برای بردهایی مانند آردوینو، رزبری‌پای و STM32.

• سیستم‌های باتری‌محور: مدیریت بهینه ولتاژ در دستگاه‌های باتری‌محور مانند پهپادها و ربات‌ها.

• تجهیزات ارتباطی: تأمین توان برای تجهیزات مخابراتی با حداقل نویز EMI.

• کاربردهای خودرویی: مناسب برای محیط‌هایی با ولتاژ ورودی متغیر.

مزایای استفاده از ماژول MP1584

• اندازه کامپکت: طراحی کوچک این ماژول امکان استفاده در پروژه‌های با فضای محدود را فراهم می‌کند.

• تنظیم آسان ولتاژ: پتانسیومتر تک‌دور روی برد، تنظیم ولتاژ خروجی را سریع و ساده می‌کند.

• عملکرد پایدار: با ریپل ولتاژ پایین (30 تا 50 میلی‌ولت) و تنظیم دقیق ولتاژ و جریان، این ماژول عملکردی قابل اعتماد ارائه می‌دهد.

• مقرون‌به‌صرفه: قیمتی مناسب در کنار کارایی بالا، این ماژول را به گزینه‌ای اقتصادی برای مهندسان و علاقه‌مندان به الکترونیک تبدیل کرده است.

نکات مهم در استفاده

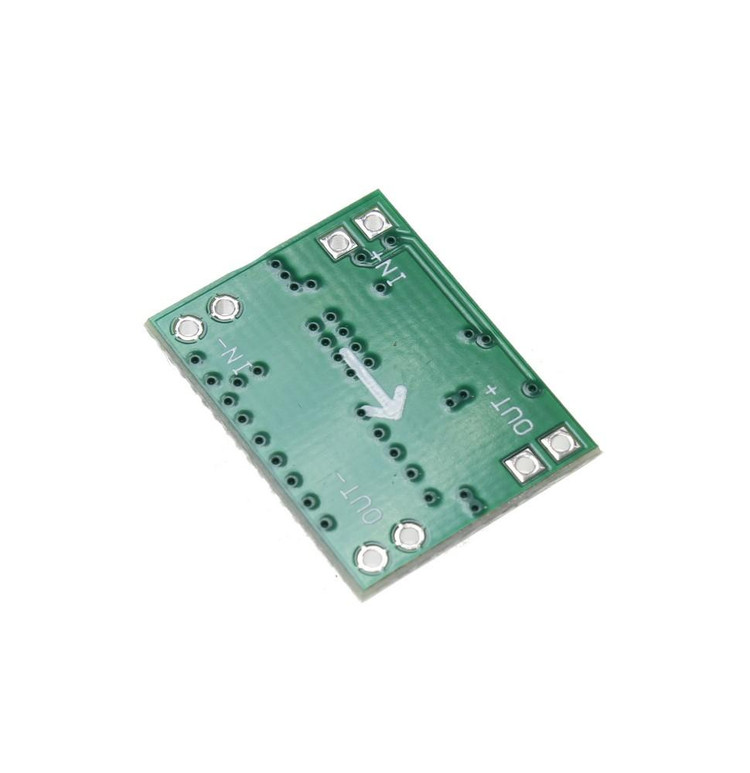

• اتصال صحیح: برای جلوگیری از آسیب به ماژول، از اتصال درست قطب‌های ورودی و خروجی اطمینان حاصل کنید. این ماژول فاقد دیود محافظ در برابر پلاریته معکوس است.

• مدیریت حرارتی: در جریان‌های بالاتر از 1.5 آمپر، استفاده از هیت‌سینک یا تهویه مناسب توصیه می‌شود.

• اضافه کردن خازن: برای بهبود پایداری ولتاژ، استفاده از خازن‌های اضافی (بیش از 100 میکروفاراد) در ورودی و خروجی پیشنهاد می‌شود.

• تنظیم ولتاژ: برای تنظیم دقیق ولتاژ، از یک مولتی‌متر در خروجی استفاده کنید و پتانسیومتر را با پیچ‌گوشتی کوچک تنظیم کنید.

پرسش‌های متداول (FAQ)

1. آیا ماژول MP1584 برای پروژه‌های با جریان بالا مناسب است؟

بله، این ماژول می‌تواند تا 3 آمپر جریان ارائه دهد، اما برای جریان‌های مداوم بالای 1.5 آمپر، استفاده از خنک‌کننده یا هیت‌سینک توصیه می‌شود تا از افزایش دما و کاهش عمر ماژول جلوگیری شود.

2. چگونه ولتاژ خروجی ماژول MP1584 را تنظیم کنم؟

برای تنظیم ولتاژ خروجی، از پتانسیومتر روی برد استفاده کنید. با چرخاندن پتانسیومتر در جهت عقربه‌های ساعت، ولتاژ کاهش می‌یابد و با چرخاندن در جهت خلاف عقربه‌های ساعت، ولتاژ افزایش می‌یابد. برای دقت بیشتر، از یک مولتی‌متر برای بررسی ولتاژ خروجی استفاده کنید.

3. آیا این ماژول برای کاربردهای خودرویی مناسب است؟

بله، با توجه به محدوده ولتاژ ورودی گسترده (4.5 تا 28 ولت) و مقاومت در برابر شرایط محیطی (دمای کاری -45 تا +85 درجه سانتی‌گراد)، این ماژول برای کاربردهای خودرویی بسیار مناسب است.
