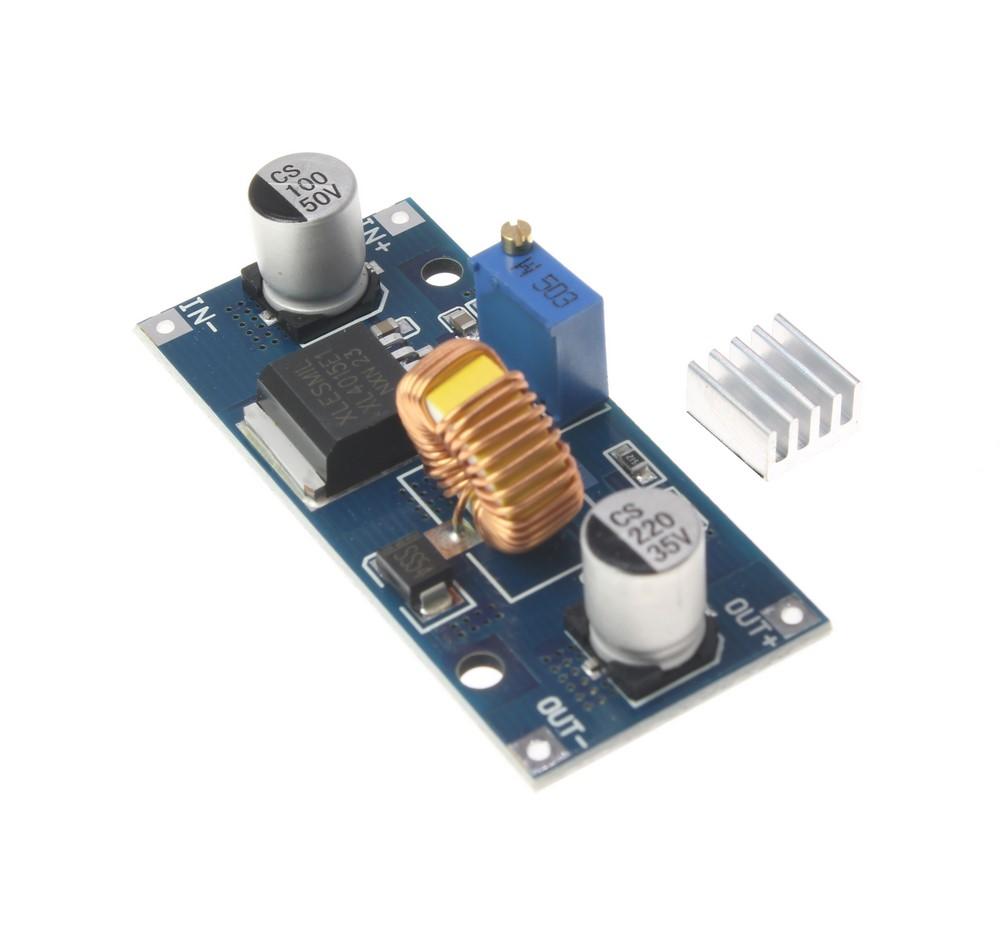

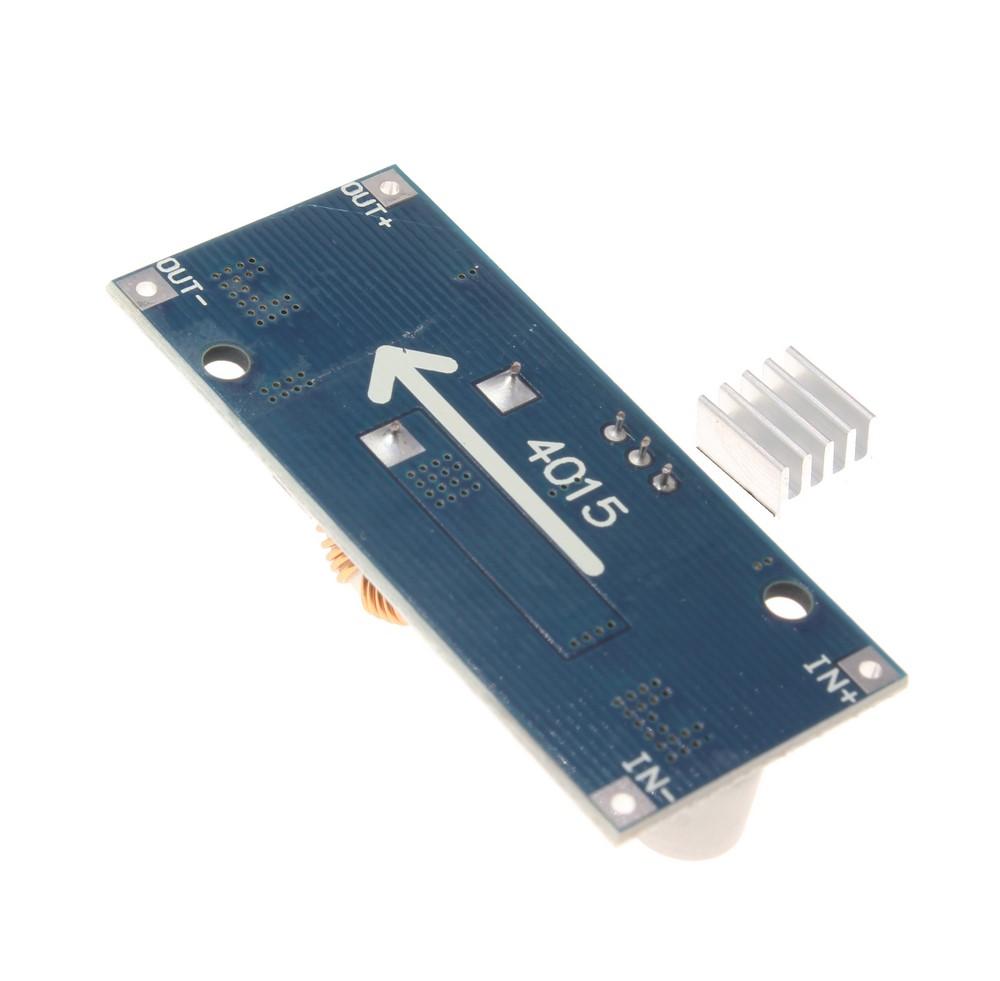

ماژول XL4015E1 STEP DOWN MODULE

ماژول XL4015E1 یک مبدل کاهنده ولتاژ (Buck Converter) با فرکانس ثابت PWM و عملکرد بالا است که توسط شرکت XLSEMI طراحی و تولید شده است. این ماژول با توانایی ارائه جریان خروجی تا 5 آمپر، راندمان بالا (تا 96%)، نویز کم و تنظیم دقیق ولتاژ و جریان، انتخابی ایده‌آل برای کاربردهای متنوع الکترونیکی است. این محصول به دلیل طراحی فشرده، قابلیت اطمینان بالا و ویژگی‌های محافظتی پیشرفته، در پروژه‌های حرفه‌ای و صنعتی جایگاه ویژه‌ای دارد.

ویژگی‌های کلیدی ماژول XL4015E1

1. محدوده ولتاژ ورودی گسترده: این ماژول قادر به کار با ولتاژ ورودی بین 4 تا 38 ولت است، که آن را برای منابع تغذیه متنوع مانند باتری‌ها، آداپتورها و سیستم‌های صنعتی مناسب می‌کند.

2. ولتاژ خروجی قابل تنظیم: ولتاژ خروجی از 1.25 تا 36 ولت به صورت دقیق از طریق پتانسیومتر قابل تنظیم است، که انعطاف‌پذیری بالایی را برای کاربردهای مختلف فراهم می‌کند.

3. جریان خروجی بالا: توانایی ارائه جریان تا 5 آمپر (با هیت‌سینک مناسب) این ماژول را برای تغذیه دستگاه‌های پرمصرف مانند موتورها، LEDها و میکروکنترلرها ایده‌آل می‌سازد.

4. راندمان بالا: با راندمان تبدیل تا 96%، این ماژول اتلاف انرژی را به حداقل می‌رساند و برای کاربردهای باتری‌محور بسیار مناسب است.

5. فرکانس سوئیچینگ ثابت: فرکانس کاری 180 کیلوهرتز امکان استفاده از قطعات فیلتر کوچک‌تر را فراهم کرده و ریپل خروجی را کاهش می‌دهد.

6. ویژگی‌های محافظتی پیشرفته:

   • محافظت در برابر جریان بیش از حد: در صورت بروز اتصال کوتاه، فرکانس کاری به 48 کیلوهرتز کاهش می‌یابد تا از آسیب به ماژول جلوگیری شود.

   • محافظت حرارتی: خاموش شدن خودکار در دمای بالا برای افزایش طول عمر ماژول.

   • حالت نرم‌افزاری شروع (Soft-Start): کاهش جریان هجومی در زمان راه‌اندازی.

7. کنترل جریان و ولتاژ ثابت (CC/CV): این ویژگی امکان استفاده از ماژول به عنوان شارژر باتری‌های لیتیوم-یون، لیتیوم-پلیمر و اسید-سرب را فراهم می‌کند.

کاربردهای ماژول XL4015E1

ماژول XL4015E1 به دلیل ویژگی‌های برجسته‌اش در طیف وسیعی از پروژه‌ها و صنایع مورد استفاده قرار می‌گیرد، از جمله:

• منابع تغذیه قابل تنظیم: برای پروژه‌های DIY، آزمایشگاه‌های الکترونیک و تغذیه دستگاه‌های حساس.

• شارژر باتری: مناسب برای شارژ باتری‌های لیتیومی و اسید-سرب با کنترل دقیق جریان و ولتاژ.

• درایور LED: تأمین ولتاژ و جریان پایدار برای LEDهای پرقدرت.

• تجهیزات صنعتی و مخابراتی: مانند تغذیه لپ‌تاپ‌های 24 ولتی، تبدیل 24 ولت به 12 ولت یا 5 ولت.

• دستگاه‌های قابل حمل: به دلیل راندمان بالا و طراحی فشرده، گزینه‌ای عالی برای گجت‌های پرتابل.

مشخصات فنی

پین‌های ماژول XL4015E1

ماژول XL4015E1 در بسته‌بندی TO-263-5 ارائه می‌شود و دارای 5 پین با عملکردهای زیر است:

1. VIN: ورودی ولتاژ (4 تا 38 ولت).

2. GND: زمین مشترک برای ورودی و خروجی.

3. SW (Switch): پین سوئیچینگ که به سلف متصل می‌شود.

4. FB (Feedback): برای تنظیم ولتاژ خروجی از طریق تقسیم‌کننده مقاومتی.

5. EN (Enable): برای فعال یا غیرفعال کردن ماژول (High: فعال، Low: غیرفعال).

مزایا و محدودیت‌ها

مزایا:

• راندمان بالا: کاهش اتلاف انرژی و افزایش عمر باتری.

• طراحی فشرده: مناسب برای کاربردهای با فضای محدود.

• قابلیت CC/CV: ایده‌آل برای شارژ باتری و تغذیه دقیق.

• محافظت‌های چندگانه: افزایش ایمنی و قابلیت اطمینان.

محدودیت‌ها:

• فرکانس ثابت 180 کیلوهرتز: ممکن است برای برخی کاربردهای خاص که نیاز به فرکانس بالاتر دارند، محدود باشد.

• نیاز به هیت‌سینک: در جریان‌های بالا یا اختلاف ولتاژ زیاد، نیاز به خنک‌کننده اضافی است.

سوالات متداول (FAQ)

1. آیا ماژول XL4015E1 برای شارژ باتری‌های لیتیومی مناسب است؟
   بله، این ماژول با قابلیت کنترل جریان و ولتاژ ثابت (CC/CV) برای شارژ باتری‌های لیتیوم-یون و لیتیوم-پلیمر بسیار مناسب است. کافی است ولتاژ و جریان خروجی را با استفاده از پتانسیومترهای موجود تنظیم کنید.

2. حداکثر جریان خروجی XL4015E1 چقدر است و آیا نیاز به هیت‌سینک دارد؟
   این ماژول می‌تواند تا 5 آمپر جریان خروجی ارائه دهد، اما برای جریان‌های بالای 4.5 آمپر یا در شرایط با اختلاف ولتاژ زیاد، استفاده از هیت‌سینک توصیه می‌شود تا از گرمای بیش از حد جلوگیری شود.

3. آیا می‌توان از XL4015E1 در پروژه‌های با ولتاژ ورودی بالا مانند 36 ولت استفاده کرد؟
   بله، این ماژول با پشتیبانی از ولتاژ ورودی تا 38 ولت، برای کاربردهایی مانند تبدیل 36 ولت به ولتاژهای پایین‌تر (مانند 12 ولت یا 5 ولت) کاملاً مناسب است.

چرا XL4015E1 را انتخاب کنیم؟

ماژول XL4015E1 با ترکیب راندمان بالا، انعطاف‌پذیری در تنظیم ولتاژ و جریان، و ویژگی‌های محافظتی پیشرفته، گزینه‌ای بی‌نظیر برای مهندسان، طراحان و علاقه‌مندان به الکترونیک است. این ماژول نه تنها عملکردی قابل اعتماد ارائه می‌دهد، بلکه با قیمت مقرون‌به‌صرفه و طراحی کاربرپسند، برای پروژه‌های حرفه‌ای و آماتور مناسب است.
