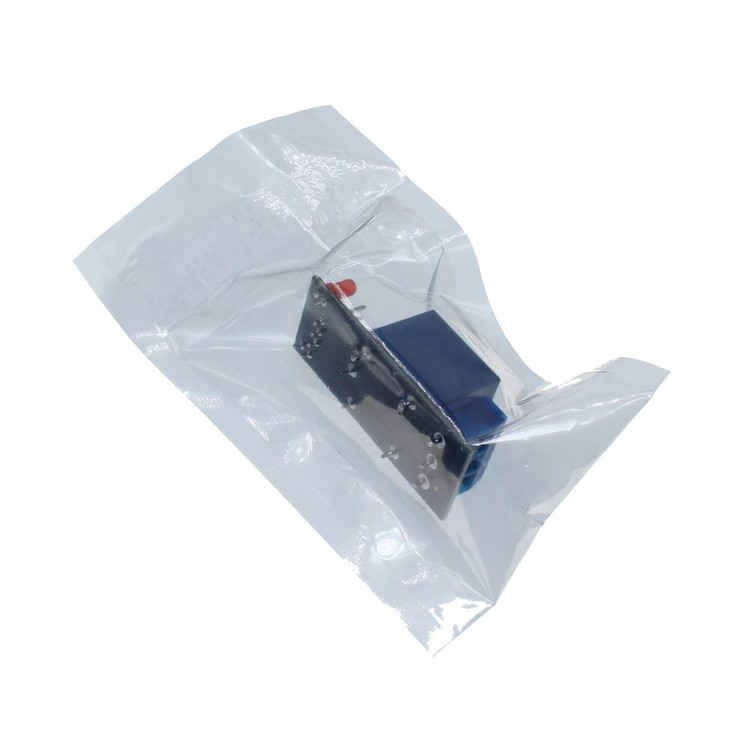

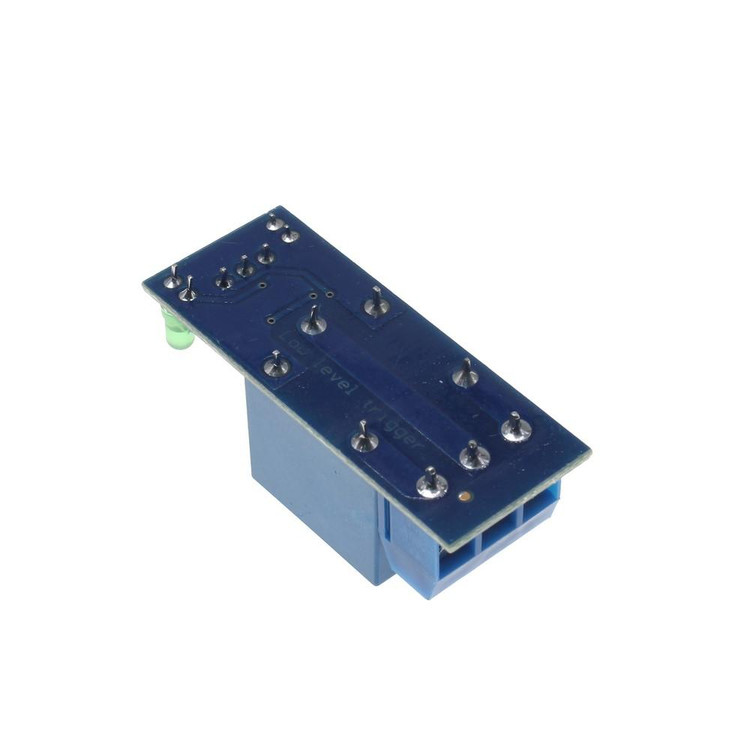

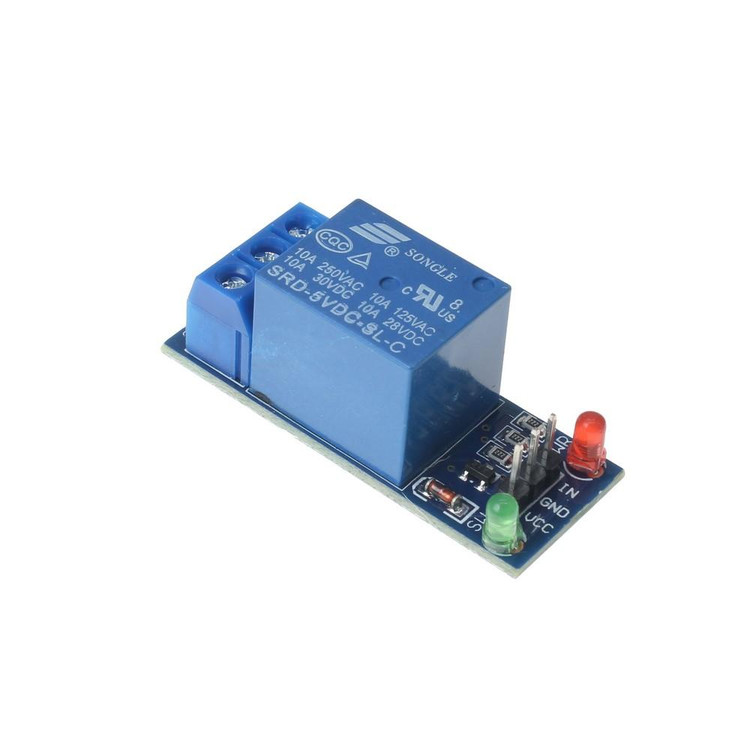

ماژول رله 5ولت تک کانال RELAY MODULE 5V 1CHANNEL

ماژول رله 5 ولت تک کانال یکی از قطعات پرکاربرد در پروژه‌های الکترونیکی و اتوماسیون است. این ماژول به عنوان یک سوئیچ الکترومکانیکی عمل می‌کند و امکان کنترل دستگاه‌های با ولتاژ و جریان بالا را با استفاده از سیگنال‌های کم‌توان (مانند خروجی میکروکنترلرها) فراهم می‌کند. این ماژول به دلیل سادگی در استفاده، قیمت مناسب و قابلیت اطمینان بالا، در پروژه‌های مختلفی مانند کنترل روشنایی، سیستم‌های امنیتی، رباتیک و اتوماسیون خانگی مورد استفاده قرار می‌گیرد.

ویژگی‌های فنی ماژول رله 5 ولت تک کانال

1. ولتاژ تغذیه:

   • ولتاژ کاری: 5 ولت DC

   • این ماژول با ولتاژ 5 ولت که معمولاً از منابعی مانند آردوینو یا سایر میکروکنترلرها تأمین می‌شود، کار می‌کند.

2. رله تک کانال:

   • دارای یک رله تک کانال که می‌تواند یک مدار را به صورت مستقل کنترل کند.

3. جریان و ولتاژ قابل تحمل:

   • جریان ماکزیمم قابل تحمل: 10A (در ولتاژ 250VAC یا 30VDC)

   • این مشخصه امکان کنترل دستگاه‌های با توان بالا مانند لامپ‌ها، موتورها و سایر تجهیزات الکتریکی را فراهم می‌کند.

4. پایه‌های اتصال:

   • VCC: اتصال به منبع تغذیه 5 ولت

   • GND: اتصال به زمین

   • IN: پایه کنترل رله (با دریافت سیگنال HIGH یا LOW، رله فعال یا غیرفعال می‌شود)

   • COM: پایه مشترک (Common)

   • NO: پایه Normally Open (در حالت عادی باز است و با فعال شدن رله بسته می‌شود)

   • NC: پایه Normally Closed (در حالت عادی بسته است و با فعال شدن رله باز می‌شود)

5. ایزولاسیون نوری (Optocoupler):

   • دارای ایزولاسیون نوری برای جداسازی الکتریکی بین بخش کنترل و بخش قدرت. این ویژگی از آسیب به مدار کنترل در صورت بروز مشکل در بخش قدرت جلوگیری می‌کند.

6. LED نشانگر وضعیت:

   • دارای LED نشانگر که وضعیت رله (فعال یا غیرفعال) را نمایش می‌دهد.

7. ابعاد فیزیکی:

   • ابعاد کوچک و مناسب برای نصب در پروژه‌های مختلف.

کاربردهای ماژول رله 5 ولت تک کانال

• کنترل روشنایی: کنترل لامپ‌ها یا چراغ‌های با ولتاژ بالا از طریق میکروکنترلر.

• اتوماسیون خانگی: کنترل دستگاه‌های خانگی مانند فن‌ها، پمپ‌ها و سیستم‌های گرمایشی.

• سیستم‌های امنیتی: کنترل قفل‌های الکترونیکی یا آلارم‌ها.

• رباتیک: کنترل موتورها یا سایر تجهیزات با توان بالا.

• پروژه‌های آزمایشگاهی: تست و کنترل تجهیزات الکترونیکی.

مزایای ماژول رله 5 ولت تک کانال

• سادگی در استفاده: اتصال آسان و بدون نیاز به مدارات اضافی.

• ایزولاسیون الکتریکی: جلوگیری از آسیب به مدار کنترل.

• قابلیت اطمینان بالا: عملکرد پایدار در شرایط مختلف.

• قیمت مناسب: مقرون به صرفه برای پروژه‌های کوچک و بزرگ.

محدودیت‌ها

• جریان محدود: این ماژول برای جریان‌های بسیار بالا (بیش از 10A) مناسب نیست.

• حساسیت به نویز: در محیط‌های صنعتی با نویز بالا، ممکن است نیاز به فیلتراسیون اضافی باشد.

FAQ (سوالات متداول)

1. آیا این ماژول می‌تواند دستگاه‌های با ولتاژ 220VAC را کنترل کند؟
   بله، این ماژول قادر به کنترل دستگاه‌های با ولتاژ 220VAC و جریان حداکثر 10A است. با این حال، باید از رعایت نکات ایمنی و استانداردهای مربوطه اطمینان حاصل کنید.

2. آیا می‌توان از این ماژول با میکروکنترلرهایی مانند آردوینو استفاده کرد؟
   بله، این ماژول به طور گسترده با میکروکنترلرهایی مانند آردوینو، رزبری پای و سایر بردهای توسعه سازگار است. پایه IN به خروجی دیجیتال میکروکنترلر متصل می‌شود.

3. آیا این ماژول نیاز به دیود محافظ (Flyback Diode) دارد؟
   خیر، این ماژول معمولاً دارای دیود محافظ داخلی است که از آسیب ناشی از ولتاژ معکوس (Back EMF) جلوگیری می‌کند. با این حال، در صورت استفاده در شرایط خاص، اضافه کردن دیود محافظ خارجی توصیه می‌شود.

این ماژول رله 5 ولت تک کانال، ابزاری قدرتمند و انعطاف‌پذیر برای کنترل دستگاه‌های با توان بالا در پروژه‌های الکترونیکی است. با توجه به ویژگی‌های فنی و کاربردهای گسترده‌اش، گزینه‌ای ایده‌آل برای مهندسان، دانشجویان و علاقه‌مندان به الکترونیک محسوب می‌شود.
