ماژول RELAY MODULE 5V 2CHANNEL

ماژول رله 5 ولت دو کاناله یک قطعه الکترونیکی پرکاربرد است که برای کنترل دستگاه‌های با ولتاژ و جریان بالا توسط سیگنال‌های کم‌توان (مانند خروجی میکروکنترلرها) استفاده می‌شود. این ماژول به دلیل طراحی ساده و قابلیت اطمینان بالا، در پروژه‌های مختلف الکترونیکی و اتوماسیون صنعتی مورد استفاده قرار می‌گیرد.

ویژگی‌های فنی ماژول رله 5 ولت دو کاناله:

1. ولتاژ کاری: 5 ولت DC (سازگار با خروجی میکروکنترلرها مانند آردوینو، رزبری پای و ...)

2. تعداد کانال‌ها: 2 کانال مستقل (قابلیت کنترل دو دستگاه به صورت همزمان)

3. جریان سوئیچینگ: حداکثر 10 آمپر (بسته به مدل)

4. ولتاژ سوئیچینگ: 250V AC یا 30V DC (قابلیت کنترل دستگاه‌های با ولتاژ بالا)

5. نوع رله: الکترومکانیکی (مکانیکی با عمر سوئیچینگ بالا)

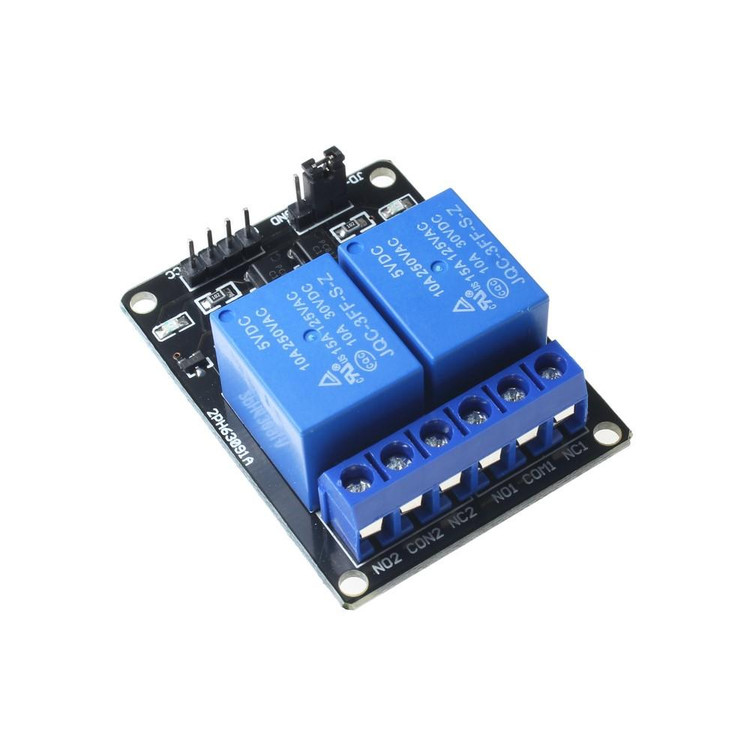

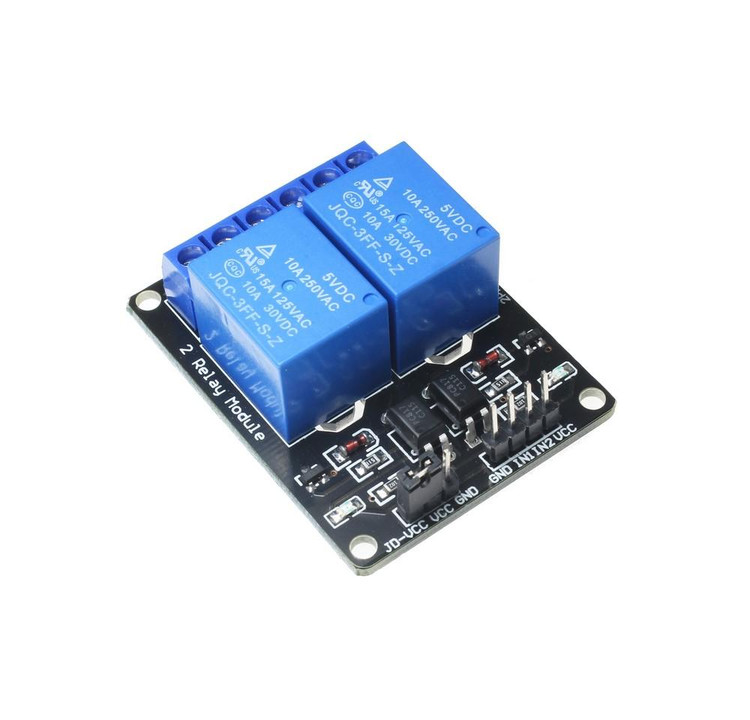

6. پایه‌های اتصال:

   • VCC: تغذیه 5 ولت

   • GND: اتصال به زمین

   • IN1 و IN2: سیگنال‌های کنترل برای هر کانال

7. ایزولاسیون نوری: دارای اپتوکوپلر برای جداسازی الکتریکی بین بخش کنترل و بار

8. ابعاد: معمولاً حدود 5.5 x 7 x 1.8 سانتی‌متر (بسته به مدل)

9. LED نشانگر وضعیت: هر کانال دارای LED برای نمایش وضعیت روشن/خاموش رله

کاربردهای ماژول رله 5 ولت دو کاناله:

• اتوماسیون خانگی: کنترل روشنایی، فن‌ها، وسایل برقی و ...

• صنعت: کنترل موتورها، پمپ‌ها، سیستم‌های روشنایی صنعتی

• پروژه‌های رباتیک: کنترل تجهیزات با جریان بالا

• سیستم‌های امنیتی: کنترل قفل‌های الکترونیکی، آلارم‌ها

• پروژه‌های آموزشی: یادگیری اصول کنترل رله و کار با میکروکنترلرها

مزایای ماژول رله 5 ولت دو کاناله:

1. سادگی در استفاده: اتصال آسان به میکروکنترلرها و مدارهای الکترونیکی

2. ایزولاسیون الکتریکی: جلوگیری از آسیب به بخش کنترل در صورت وقوع خطا در بخش بار

3. قابلیت اطمینان بالا: طراحی مقاوم برای کاربردهای طولانی‌مدت

4. قیمت مناسب: مقرون‌به‌صرفه برای پروژه‌های کوچک و بزرگ

5. سازگاری گسترده: کار با انواع میکروکنترلرها و بردهای توسعه

نحوه اتصال ماژول رله به آردوینو:

1. پایه VCC ماژول به 5V آردوینو متصل شود.

2. پایه GND ماژول به GND آردوینو متصل شود.

3. پایه‌های IN1 و IN2 به پین‌های دیجیتال آردوینو (مثلاً D2 و D3) متصل شوند.

4. بار (دستگاه مورد نظر) به ترمینال COM و NO/NC رله متصل شود.

سوالات متداول (FAQ)

1. آیا این ماژول رله قابلیت کنترل دستگاه‌های با ولتاژ 220V AC را دارد؟
   بله، این ماژول قادر به کنترل دستگاه‌های با ولتاژ 220V AC و جریان حداکثر 10A است. اما باید از رعایت نکات ایمنی و استفاده از محافظ‌های لازم اطمینان حاصل کنید.

2. آیا می‌توان از این ماژول برای کنترل دستگاه‌های DC نیز استفاده کرد؟
   بله، این ماژول قادر به کنترل دستگاه‌های DC با ولتاژ حداکثر 30V است. اما برای جریان‌های بالا، باید به رتبه‌بندی جریان رله توجه کنید.

3. تفاوت بین پایه‌های NO و NC روی رله چیست؟

   • NO (Normally Open): در حالت عادی باز است و وقتی رله فعال می‌شود، مدار بسته می‌شود.

   • NC (Normally Closed): در حالت عادی بسته است و وقتی رله فعال می‌شود، مدار باز می‌شود.
     انتخاب بین NO و NC بستگی به نوع کاربرد و نیاز شما دارد.

این ماژول رله 5 ولت دو کاناله، ابزاری ایده‌آل برای پروژه‌های کنترل و اتوماسیون است که با ترکیب سادگی و عملکرد قدرتمند، نیازهای متنوعی را برآورده می‌کند.
