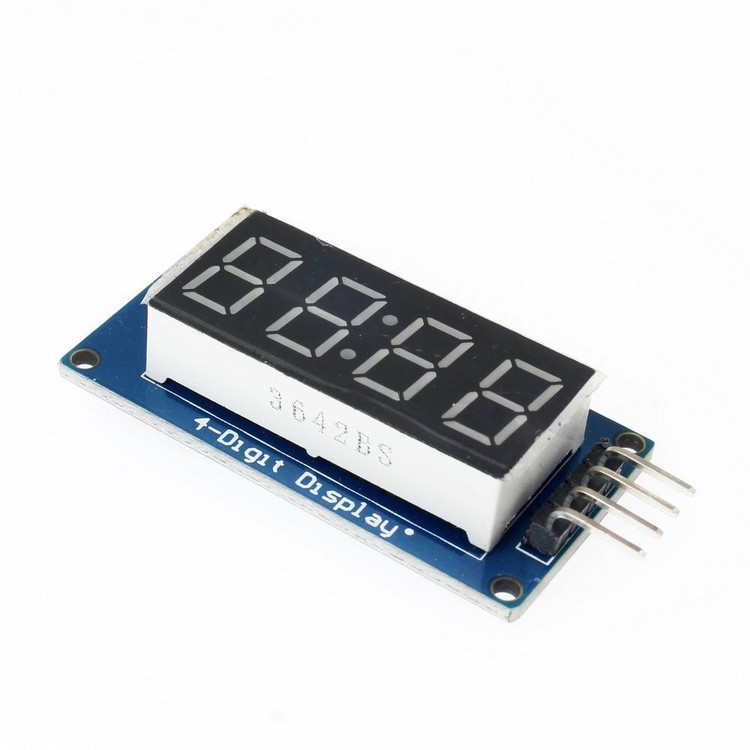

ماژول 7 SEGMENT MODULE 4DIGIT

ماژول نمایشگر 7 سگمنت 4 رقمی یکی از پرکاربردترین ابزارهای الکترونیکی برای نمایش اطلاعات عددی در پروژه‌های مختلف است. این ماژول با طراحی ساده و در عین حال کارآمد، امکان نمایش اعداد و برخی حروف را با وضوح بالا و مصرف انرژی پایین فراهم می‌کند. این محصول با بهره‌گیری از فناوری LED، روشنایی و خوانایی فوق‌العاده‌ای را ارائه می‌دهد و برای استفاده در محیط‌های مختلف، از پروژه‌های DIY گرفته تا کاربردهای صنعتی، مناسب است.

ماژول‌های 7 سگمنت 4 رقمی معمولاً با تراشه‌های درایور مانند TM1637، MAX7219 یا AIP650 عرضه می‌شوند که امکان کنترل آسان از طریق میکروکنترلرهایی نظیر Arduino، Raspberry Pi و سایر پلتفرم‌های مشابه را فراهم می‌کنند. این ماژول‌ها با رابط‌های سریال مانند I2C یا SPI، تعداد پین‌های مورد نیاز برای اتصال را به حداقل می‌رسانند و از این رو برای پروژه‌هایی با محدودیت پین بسیار مناسب هستند.

ویژگی‌های کلیدی

• طراحی کم‌مصرف: استفاده از LEDهای با بازده بالا و مصرف انرژی پایین.

• رابط کاربری ساده: اتصال آسان با تنها 2 تا 3 پین (مانند I2C یا SPI) برای کنترل کامل نمایشگر.

• پشتیبانی از کاراکترهای متنوع: قابلیت نمایش اعداد (0-9)، برخی حروف (A, b, C, d, E, F) و نقطه اعشار.

• روشنایی قابل تنظیم: امکان تنظیم شدت نور نمایشگر از طریق نرم‌افزار یا سخت‌افزار.

• سازگاری گسترده: مناسب برای استفاده با Arduino، Raspberry Pi، AVR، PIC و سایر میکروکنترلرها.

• ساختار مقاوم و جمع‌وجور: طراحی کوچک با سوراخ‌های نصب برای استفاده آسان در پروژه‌های مختلف.

• ولتاژ کاری: معمولاً 3.3 تا 5 ولت، سازگار با اکثر سیستم‌های دیجیتال.

کاربردها

• ساعت‌های دیجیتال: نمایش زمان با دقت بالا و امکان افزودن نقاط جداکننده (مانند دو نقطه برای نمایش ساعت و دقیقه).

• دماسنج دیجیتال: نمایش دما در دستگاه‌های اندازه‌گیری.

• شمارنده‌ها و تایمرها: مناسب برای پروژه‌های شمارش معکوس یا شمارش رویدادها.

• پروژه‌های آموزشی و DIY: ایده‌آل برای یادگیری برنامه‌نویسی و کار با میکروکنترلرها.

• تجهیزات صنعتی: نمایش اطلاعات عددی در پنل‌های کنترلی، مترها و دستگاه‌های اندازه‌گیری.

• تابلوهای امتیازات: نمایش امتیازات در بازی‌ها یا مسابقات.

مزایا

• خوانایی بالا: نمایشگر LED با زاویه دید گسترده و روشنایی مناسب حتی در نور محیطی بالا.

• نصب آسان: طراحی با سوراخ‌های استاندارد برای نصب و اتصال سریع.

• کنترل ساده: استفاده از کتابخانه‌های آماده (مانند TM1637.h یا LedControl) برای برنامه‌نویسی آسان.

• دوام بالا: ساخته شده از مواد باکیفیت (PCB مقاوم) برای استفاده طولانی‌مدت.

مشخصات فنی

• نوع نمایشگر: 7 سگمنت، 4 رقمی، با امکان نمایش نقطه اعشار.

• ابعاد: بسته به مدل، معمولاً حدود 50.3 × 26.8 × 12 میلی‌متر.

• ولتاژ کاری: 3.3 تا 5 ولت DC.

• رابط ارتباطی: I2C (SDA، SCL) یا SPI (MOSI، CLK، CS).

• تراشه درایور: TM1637، MAX7219، AIP650 یا مشابه.

• رنگ LED: قرمز، سبز، آبی، زرد یا سفید (بسته به مدل).

• وزن: حدود 15-20 گرم (بسته به مدل).

• سوراخ‌های نصب: 4 عدد M2 برای نصب آسان.

سوالات متداول (FAQ)

1. چگونه می‌توان ماژول 7 سگمنت 4 رقمی را به Arduino متصل کرد؟

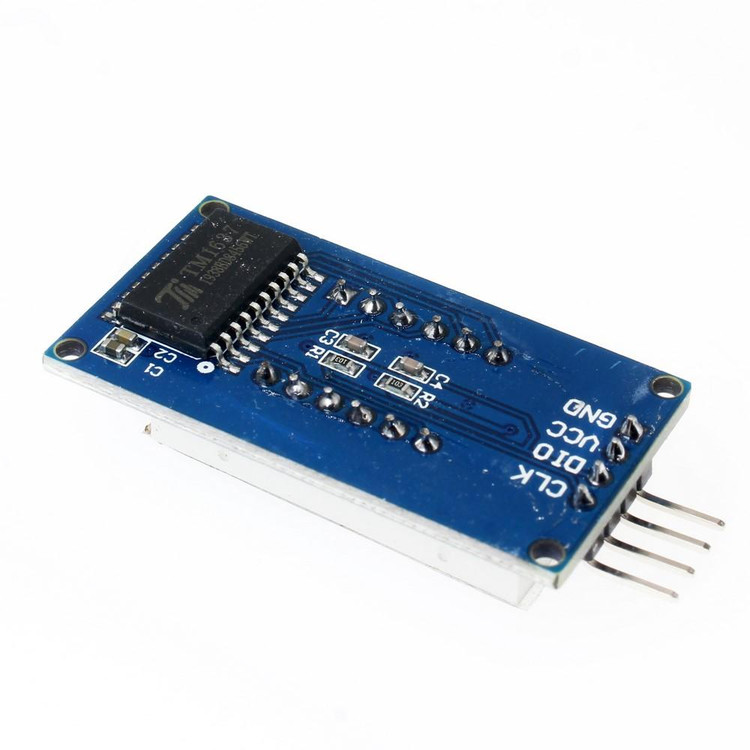

برای اتصال این ماژول به Arduino، کافی است پین‌های VCC و GND را به ترتیب به 5V و زمین Arduino متصل کنید. سپس، بسته به رابط ماژول (مثلاً I2C یا SPI)، پین‌های داده (SDA/MOSI) و کلاک (SCL/CLK) را به پین‌های مربوطه در Arduino متصل کنید. برای مثال، در ماژول TM1637، پین‌های CLK و DIO را به پین‌های دیجیتال Arduino وصل کرده و از کتابخانه TM1637.h برای کنترل نمایشگر استفاده کنید.

2. آیا این ماژول برای پروژه‌های فضای باز مناسب است؟

بله، به دلیل روشنایی بالای LEDها، این ماژول در شرایط نوری مختلف، از جمله نور خورشید، خوانایی خوبی دارد. با این حال، برای استفاده در فضای باز، توصیه می‌شود از مدل‌هایی با پوشش محافظ یا بدنه ضدآب استفاده کنید تا در برابر رطوبت و گردوغبار مقاوم باشد.

3. چگونه می‌توان روشنایی نمایشگر را تنظیم کرد؟

اکثر ماژول‌های 7 سگمنت 4 رقمی، مانند آن‌هایی که از تراشه MAX7219 یا TM1637 استفاده می‌کنند، امکان تنظیم روشنایی را از طریق نرم‌افزار فراهم می‌کنند. با استفاده از کتابخانه‌های مربوطه، می‌توانید روشنایی را در بازه‌ای (مثلاً 1/16 تا حداکثر) تنظیم کنید. برای مثال، در TM1637، تابع setBrightness() این کار را انجام می‌دهد.

چرا این ماژول را انتخاب کنید؟

ماژول 7 سگمنت 4 رقمی ترکیبی بی‌نظیر از سادگی، کارایی و انعطاف‌پذیری را ارائه می‌دهد. این محصول برای مهندسان، دانشجویان، و علاقه‌مندان به الکترونیک که به دنبال راهکاری مطمئن برای نمایش اطلاعات عددی هستند، انتخابی ایده‌آل است. با پشتیبانی از رابط‌های ساده و کتابخانه‌های متنوع، این ماژول به شما امکان می‌دهد تا پروژه‌های خود را با کمترین پیچیدگی و بالاترین کیفیت به انجام برسانید.
