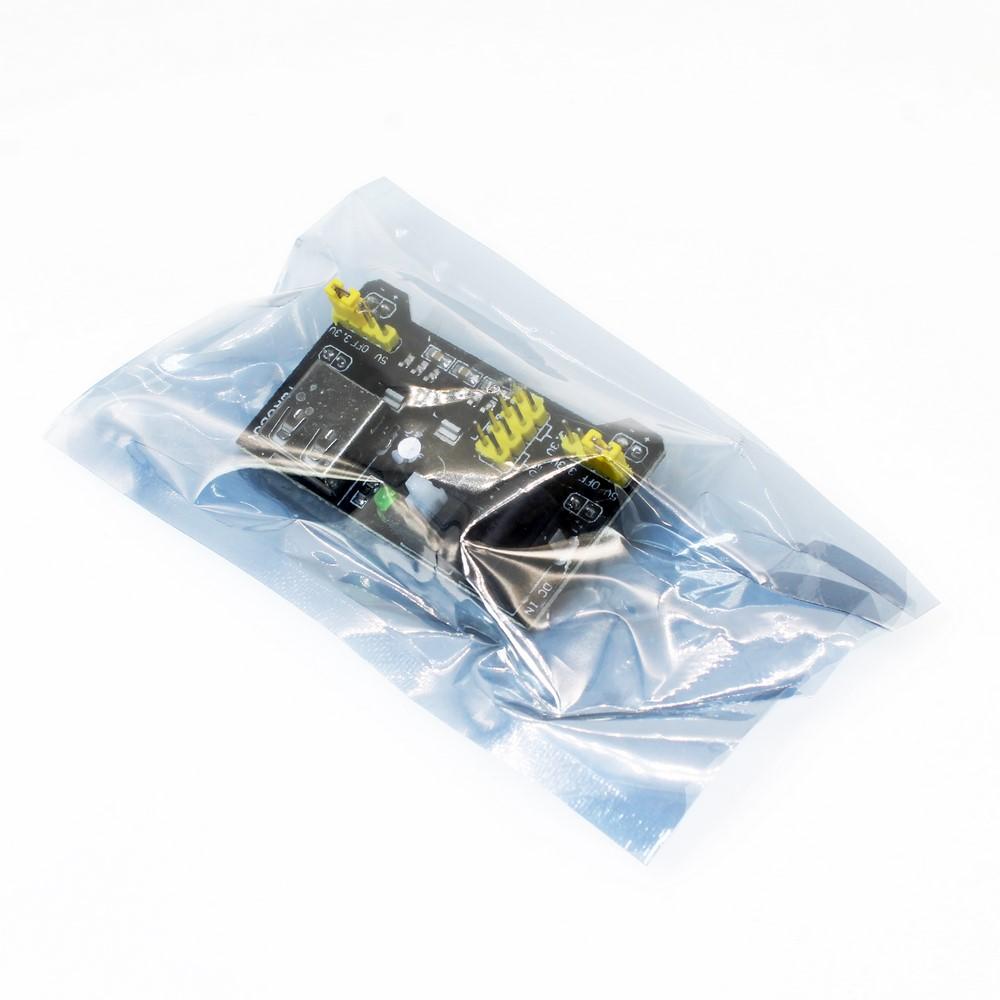

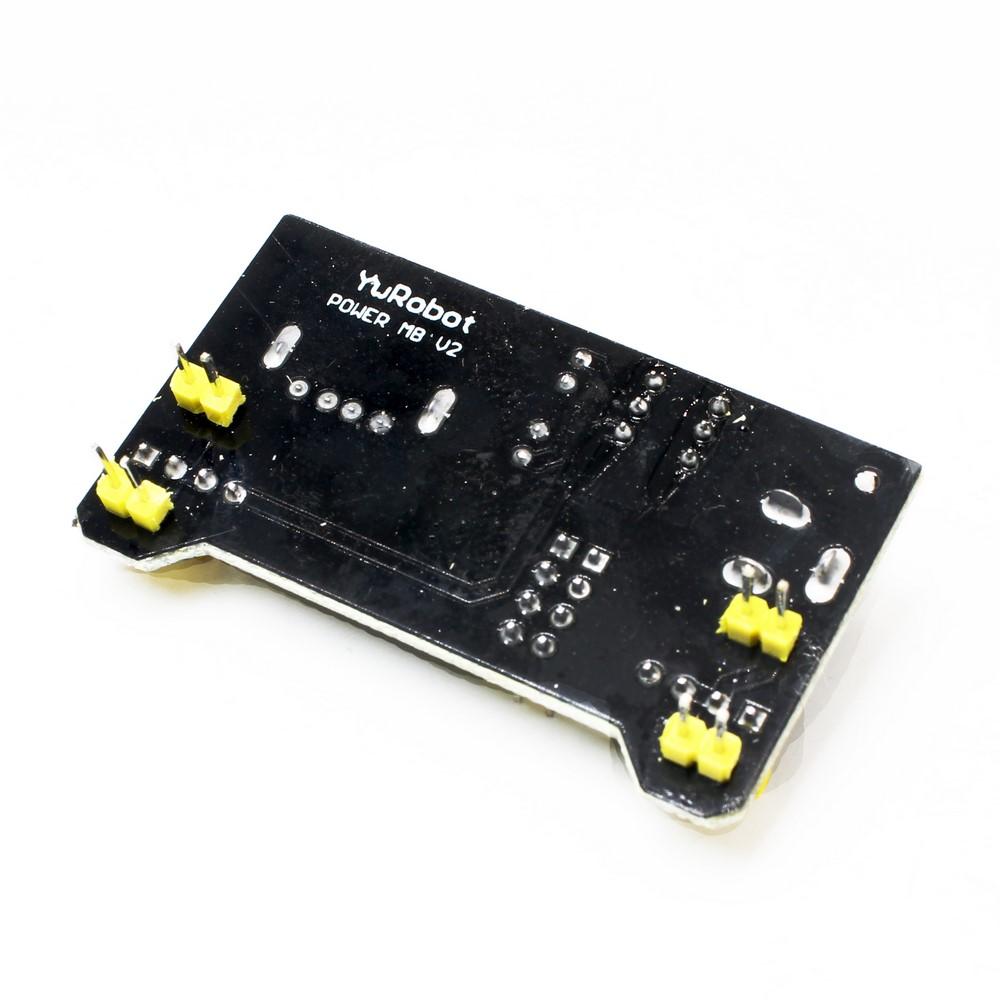

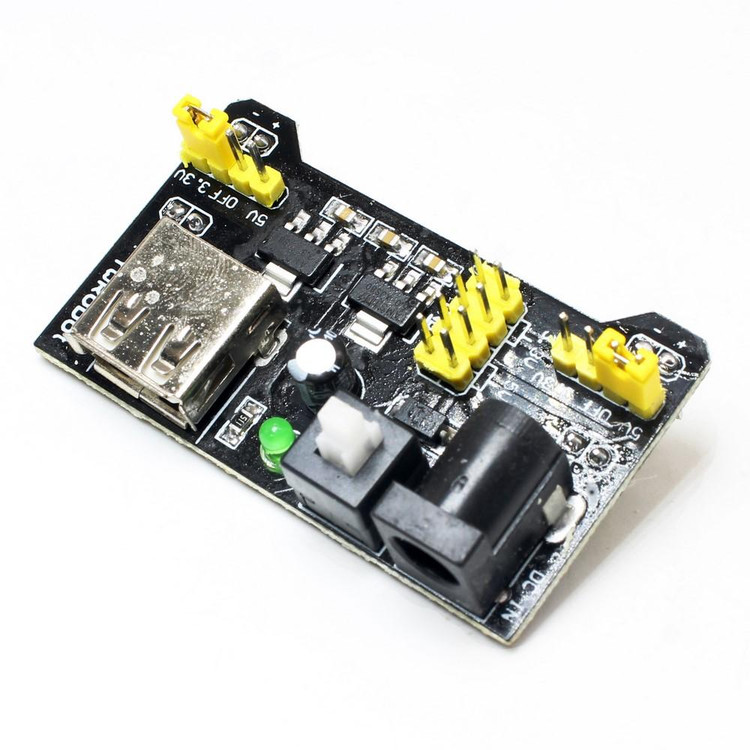

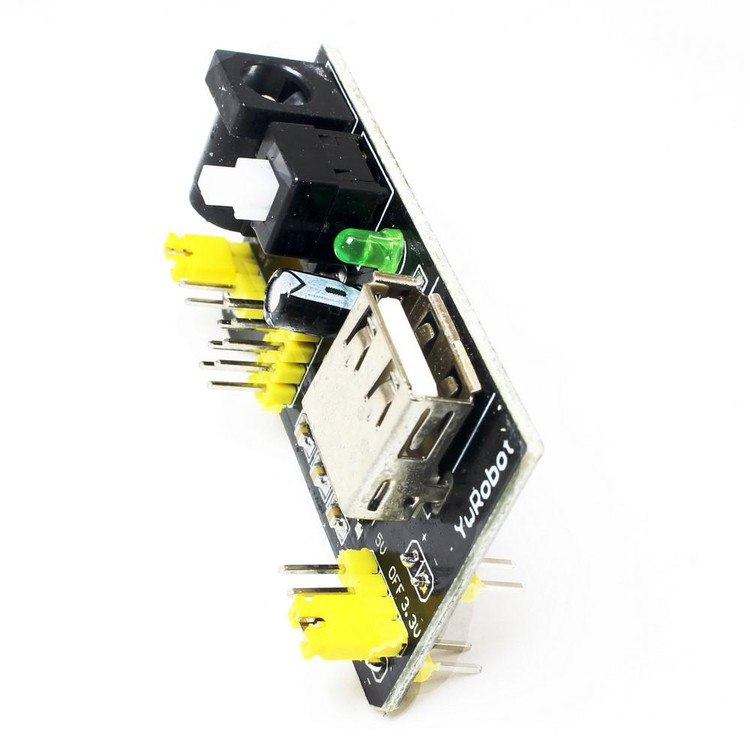

ماژول BREADBOARD POWER SUPPLY MODULE

ماژول منبع تغذیه بردبورد (Breadboard Power Supply Module) یکی از ابزارهای کلیدی و ضروری برای هر علاقه‌مند به الکترونیک و توسعه‌دهنده پروژه‌های پروتوتایپ است. این ماژول با طراحی جمع‌وجور و کاربردی، امکان تأمین ولتاژهای پایدار 3.3 ولت و 5 ولت را برای بردبوردهای استاندارد فراهم می‌کند. با استفاده از این ماژول، می‌توانید به‌راحتی و بدون نیاز به مدارهای اضافی، پروژه‌های خود را تغذیه کنید و زمان و فضای بیشتری برای تمرکز بر طراحی و آزمایش ایده‌هایتان داشته باشید.

این ماژول با ویژگی‌هایی نظیر ورودی‌های چندگانه (جک DC و USB)، سوئیچ روشن/خاموش، نشانگر LED برای وضعیت تغذیه، و قابلیت تنظیم مستقل ولتاژ برای هر ریل تغذیه بردبورد، یک راه‌حل ایده‌آل برای پروژه‌های مبتنی بر میکروکنترلرها مانند آردوینو، رزبری پای، ESP32 و غیره محسوب می‌شود. طراحی ایمن با محافظت در برابر اتصال کوتاه و پلاریته معکوس، این ماژول را به گزینه‌ای قابل اعتماد برای آزمایش‌های الکترونیکی تبدیل کرده است.

ویژگی‌های کلیدی ماژول منبع تغذیه بردبورد

• ولتاژ خروجی قابل تنظیم: ارائه ولتاژهای 3.3 ولت و 5 ولت با قابلیت انتخاب مستقل برای هر ریل تغذیه بردبورد از طریق جامپرها.

• ورودی‌های متنوع: پشتیبانی از ورودی 6.5 تا 12 ولت DC از طریق جک بشکه‌ای (Barrel Jack) یا ورودی USB (5 ولت).

• جریان خروجی: توانایی تأمین جریان تا 700 میلی‌آمپر (در برخی مدل‌ها تا 1 آمپر) برای هر کانال.

• محافظت‌های ایمنی: مجهز به محافظت در برابر پلاریته معکوس و اتصال کوتاه برای جلوگیری از آسیب به مدارها.

• طراحی جمع‌وجور: سازگار با بردبوردهای استاندارد (مانند MB102 با 400 یا 830 نقطه اتصال).

• پورت USB چندمنظوره: امکان استفاده به‌عنوان ورودی تغذیه یا خروجی 5 ولت برای تغذیه دستگاه‌های دیگر مانند آردوینو.

• سوئیچ و نشانگر LED: دارای کلید روشن/خاموش و LED برای نمایش وضعیت تغذیه.

• نصب آسان: اتصال مستقیم به ریل‌های تغذیه بردبورد بدون نیاز به لحیم‌کاری.

کاربردهای ماژول منبع تغذیه بردبورد

ماژول منبع تغذیه بردبورد به دلیل انعطاف‌پذیری و سهولت استفاده، در طیف گسترده‌ای از پروژه‌ها کاربرد دارد:

• پروتوتایپ‌سازی سریع: ایده‌آل برای آزمایش و توسعه مدارهای الکترونیکی بدون نیاز به منبع تغذیه پیچیده.

• پروژه‌های مبتنی بر میکروکنترلر: تأمین ولتاژ مناسب برای آردوینو، رزبری پای، ESP32، Pico W و سایر پلتفرم‌ها.

• آموزش الکترونیک: مناسب برای دانشجویان و علاقه‌مندان به یادگیری مفاهیم پایه الکترونیک و طراحی مدار.

• پروژه‌های اینترنت اشیا (IoT): ارائه ولتاژ پایدار برای ماژول‌های Wi-Fi، سنسورها و دیگر قطعات IoT.

• رباتیک و اتوماسیون خانگی: پشتیبانی از تغذیه قطعات مختلف در پروژه‌های رباتیک و سیستم‌های هوشمند.

مزایای استفاده از ماژول منبع تغذیه بردبورد

1. کاهش پیچیدگی مدار: حذف نیاز به طراحی مدارهای تنظیم‌کننده ولتاژ جداگانه.

2. انعطاف‌پذیری بالا: امکان انتخاب ولتاژهای مختلف برای ریل‌های چپ و راست بردبورد به‌صورت مستقل.

3. قابلیت حمل: برخی مدل‌ها مانند SunFounder BreadVolt با باتری داخلی، امکان استفاده در محیط‌های بدون دسترسی به برق را فراهم می‌کنند.

4. صرفه‌جویی در زمان و هزینه: قیمت مناسب و سهولت استفاده، این ماژول را به گزینه‌ای اقتصادی برای پروژه‌های DIY تبدیل کرده است.

نکات مهم در استفاده از ماژول

• ولتاژ ورودی: برای عملکرد بهینه، از منبع تغذیه با ولتاژ 7 تا 12 ولت استفاده کنید. ورودی کمتر از 6.5 ولت ممکن است باعث افت رگولاسیون شود.

• محدودیت جریان: جریان خروجی معمولاً تا 700 میلی‌آمپر است؛ بنابراین، نیازهای جریانی پروژه خود را بررسی کنید.

• اتصال USB: از اتصال همزمان جک DC و USB خودداری کنید تا از آسیب به ماژول جلوگیری شود.

• تنظیم جامپرها: قبل از اتصال قطعات حساس، ولتاژ خروجی را با استفاده از جامپرها تنظیم و با مولتی‌متر بررسی کنید.

پرسش‌های متداول (FAQ)

1. آیا می‌توان از ماژول منبع تغذیه بردبورد برای تغذیه همزمان آردوینو و سنسورها استفاده کرد؟

بله، این ماژول می‌تواند به‌طور همزمان ولتاژ موردنیاز آردوینو (5 ولت) و سنسورهای 3.3 ولتی را تأمین کند. با استفاده از پورت USB یا هدرهای خروجی، می‌توانید آردوینو را تغذیه کنید و از ریل‌های بردبورد برای سایر قطعات استفاده کنید.

2. آیا این ماژول با همه انواع بردبوردها سازگار است؟

این ماژول معمولاً با بردبوردهای استاندارد مانند MB102 (با 400 یا 830 نقطه اتصال) سازگار است. بااین‌حال، برای بردبوردهای غیراستاندارد، باید عرض و فاصله پین‌ها را بررسی کنید.

3. آیا استفاده از باتری 9 ولتی برای تغذیه این ماژول مناسب است؟

بله، باتری 9 ولتی با کانکتور مناسب (مانند جک بشکه‌ای) می‌تواند برای تغذیه ماژول استفاده شود. فقط مطمئن شوید که جریان موردنیاز پروژه شما از حداکثر ظرفیت ماژول (معمولاً 700 میلی‌آمپر) تجاوز نکند.

خرید ماژول منبع تغذیه بردبورد

برای تهیه ماژول منبع تغذیه بردبورد با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم از فروشگاه آنلاین E366.ir خرید کنید. این فروشگاه مجموعه‌ای گسترده از قطعات الکترونیکی و ابزارهای موردنیاز برای پروژه‌های DIY ارائه می‌دهد و با پشتیبانی قوی و ارسال سریع، تجربه‌ای رضایت‌بخش برای شما فراهم می‌کند.
