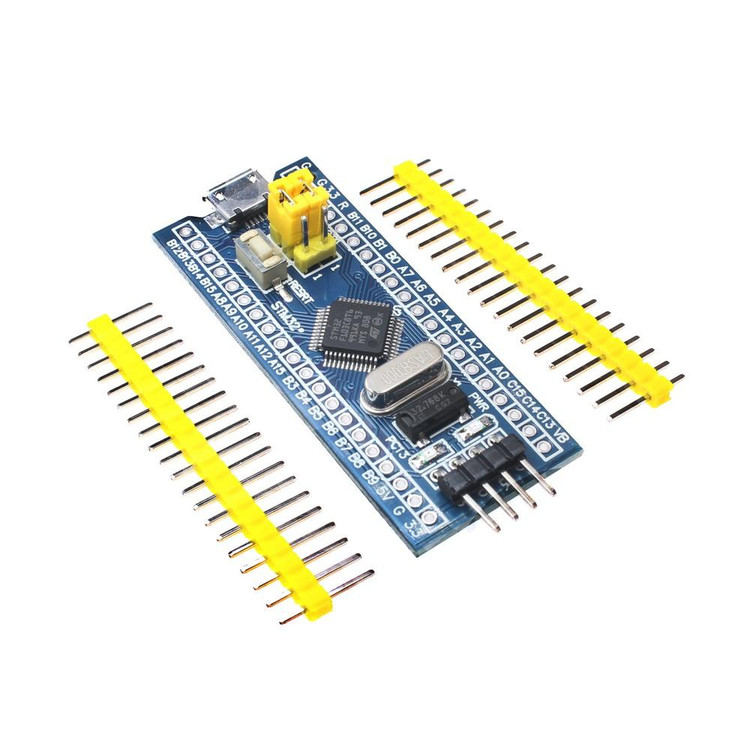

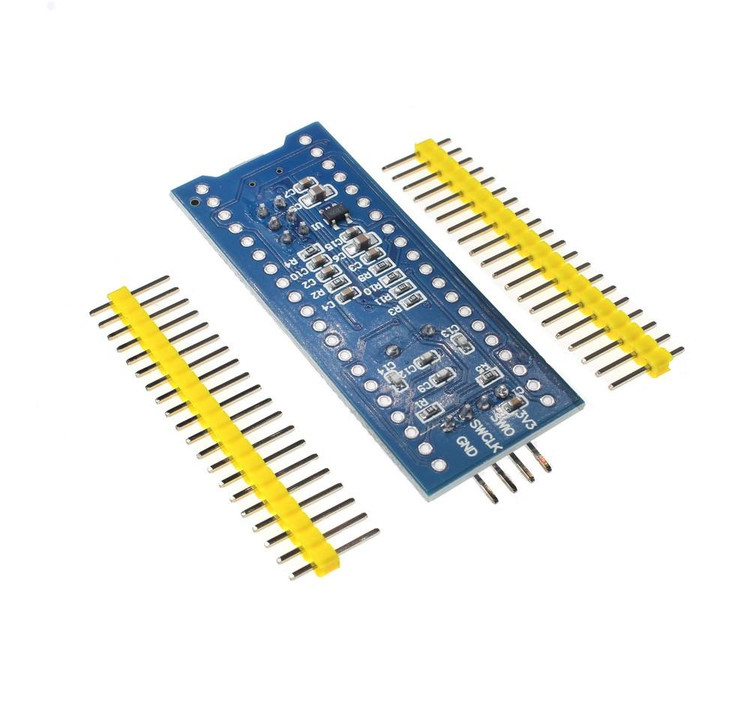

برد بلوپیل - برد توسعه مدل STM32F103C8T6
STM32F103C8T6 BOARD
برند:CHINA
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: برد توسعه میکروکنترلر STM32F103C8T6 BOARD
نام کارخانهای: BLUEPILL
ولتاژ کاری 5 ولت
نوع هسته ARM Cortex-M3
انواع رابطها CAN,I²C,SPI,USART,USB
نوع Development Board
تعداد در بسته: 100 عدد
برند: CHINA
پکیج: Board

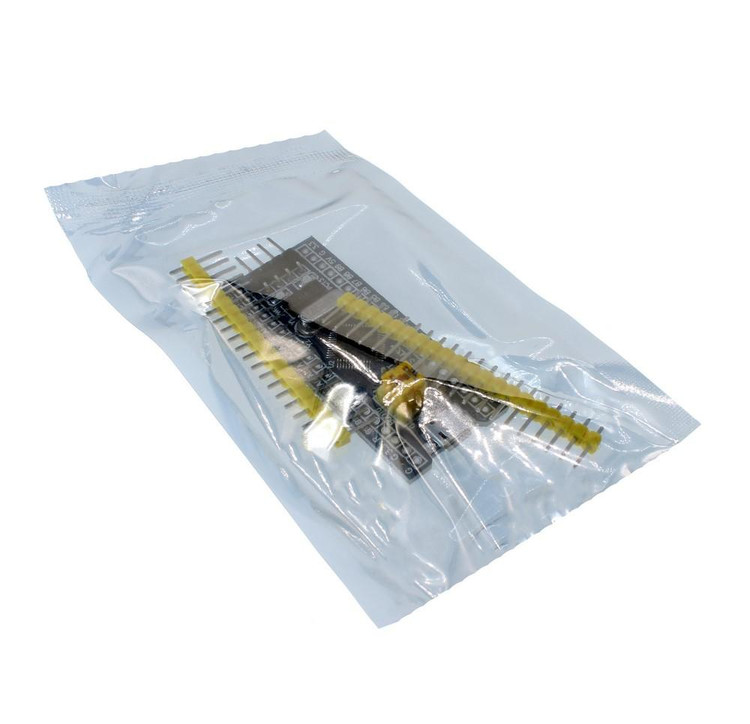

بستهبندی: Bag
عنوان گروه: Development Boards & Kits - ARM
دیتاشیت: STM32F103C8T6 BOARD
توضیحات: ARM 32 Minimum System Development Board Module For Arduino
(Min) Operating Supply Voltage 5 V
Core ARM Cortex-M3
Interface Type CAN,I²C,SPI,USART,USB
Type Development Board
Brand CHINA
Package Board
نقد و بررسی
برد توسعه STM32F103C8T6 یک برد توسعه مبتنی بر میکروکنترلر STM32F103C8T6 است که توسط شرکت STMicroelectronics طراحی و تولید شده است. این برد به دلیل قیمت مناسب، عملکرد قدرتمند و انعطافپذیری بالا، محبوبیت زیادی در بین توسعهدهندگان و مهندسان الکترونیک پیدا کرده است. میکروکنترلر STM32F103C8T6 بر پایه معماری ARM Cortex-M3 ساخته شده و دارای قابلیتهای گستردهای برای استفاده در پروژههای مختلف است.
مشخصات فنی برد توسعه STM32F103C8T6
-
میکروکنترلر: STM32F103C8T6
-
معماری: ARM Cortex-M3
-
فرکانس کاری: 72 مگاهرتز
-
حافظه فلش: 64 کیلوبایت
-
حافظه SRAM: 20 کیلوبایت
-
تعداد پینهای GPIO: 37 پین
-
تعداد تایمرها: 3 تایمر 16 بیتی
-
رابطهای ارتباطی:
-
2x SPI
-
2x I2C
-
3x USART
-
1x USB
-
-
مبدل آنالوگ به دیجیتال (ADC): 2x 12-bit با 10 کانال
-
ولتاژ کاری: 2.0 تا 3.6 ولت
-
دمای کاری: -40 تا +85 درجه سانتیگراد
کاربردهای برد توسعه STM32F103C8T6
این برد توسعه به دلیل قابلیتهای گستردهاش در پروژههای مختلفی استفاده میشود، از جمله:
-
سیستمهای تعبیهشده (Embedded Systems)
-
کنترلکنندههای صنعتی
-
سیستمهای ارتباطی
-
دستگاههای پزشکی
-
رباتیک
-
اینترنت اشیا (IoT)
-
پروژههای آموزشی و تحقیقاتی
مزایای برد توسعه STM32F103C8T6
-
قیمت مناسب: این برد توسعه به دلیل قیمت پایین، گزینهای ایدهآل برای پروژههای دانشجویی و شخصی است.
-
انعطافپذیری بالا: با توجه به تعداد زیاد پینهای GPIO و رابطهای ارتباطی، این برد میتواند در پروژههای متنوعی استفاده شود.
-
پشتیبانی گسترده: STMicroelectronics از این میکروکنترلر پشتیبانی گستردهای ارائه میدهد و منابع آموزشی و کتابخانههای زیادی برای آن وجود دارد.
-
کم مصرف: این برد به دلیل طراحی کممصرف، برای پروژههای باتریمحور مناسب است.
معایب برد توسعه STM32F103C8T6
-
حافظه محدود: با توجه به حافظه فلش 64 کیلوبایتی و SRAM 20 کیلوبایتی، این برد برای پروژههای بسیار بزرگ ممکن است محدودیت داشته باشد.
-
عدم پشتیبانی از برخی رابطهای پیشرفته: این برد از رابطهایی مانند Ethernet یا CAN پشتیبانی نمیکند.
نرمافزارهای مورد نیاز برای توسعه
برای برنامهنویسی و توسعه پروژهها بر روی برد STM32F103C8T6، میتوانید از نرمافزارهای زیر استفاده کنید:
-
STM32CubeMX: برای پیکربندی اولیه میکروکنترلر و تولید کد.
-
Keil µVision: یک محیط توسعه یکپارچه (IDE) محبوب برای برنامهنویسی میکروکنترلرهای ARM.
-
STM32CubeIDE: یک IDE رایگان و قدرتمند که توسط STMicroelectronics ارائه شده است.
-
Arduino IDE: با استفاده از کتابخانههای STM32، میتوانید این برد را با Arduino IDE نیز برنامهریزی کنید.
FAQ (سوالات متداول)
-
آیا میتوان از این برد برای پروژههای اینترنت اشیا (IoT) استفاده کرد؟
-
بله، با توجه به پشتیبانی از رابطهای ارتباطی مانند USART و SPI، میتوان از این برد در پروژههای IoT استفاده کرد. البته برای اتصال به اینترنت، ممکن است نیاز به ماژولهای اضافی مانند ESP8266 یا ESP32 داشته باشید.
-
-
آیا این برد از برنامهنویسی با Arduino پشتیبانی میکند؟
-
بله، با استفاده از کتابخانههای STM32، میتوانید این برد را با Arduino IDE برنامهریزی کنید.
-
-
آیا میتوان حافظه این برد را ارتقا داد؟
-
خیر، حافظه فلش و SRAM این برد ثابت است و قابل ارتقا نیست. برای پروژههای بزرگتر، ممکن است نیاز به استفاده از میکروکنترلرهای با حافظه بیشتر داشته باشید.
-
برد توسعه STM32F103C8T6 یک گزینه عالی برای شروع کار با میکروکنترلرهای ARM است و با توجه به قیمت مناسب و قابلیتهای گستردهاش، میتواند در پروژههای مختلفی مورد استفاده قرار گیرد.
