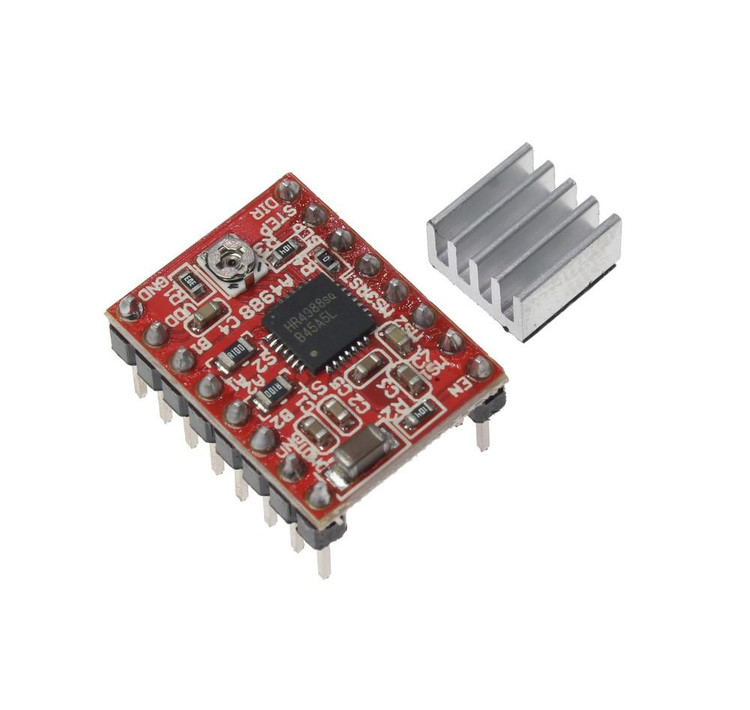

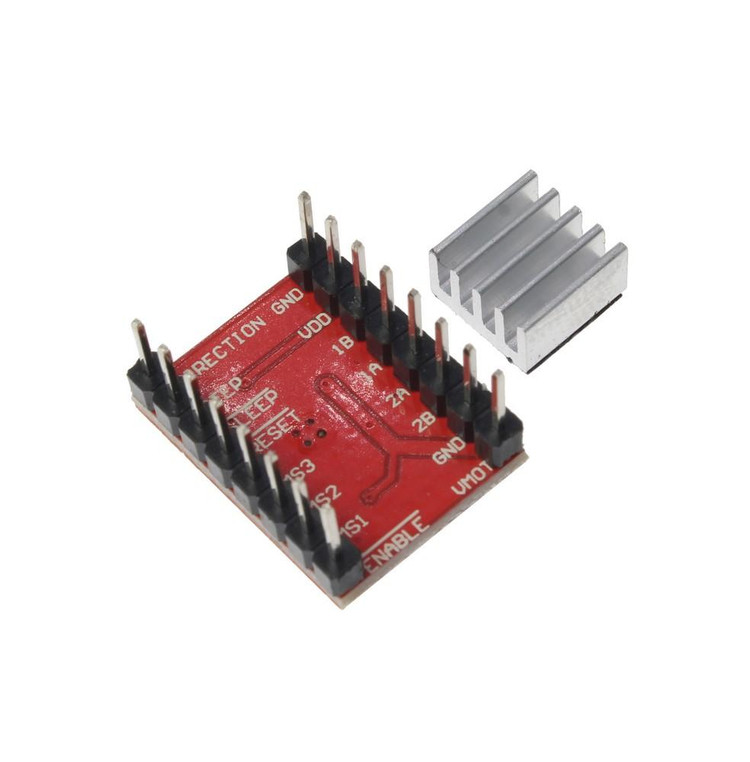

ماژول کنترلر استپ موتور A4988 MODULE

ماژول درایور موتور پله‌ای A4988 یکی از محبوب‌ترین و کارآمدترین درایورهای میکرواستپینگ برای کنترل موتورهای پله‌ای دوقطبی (Bipolar Stepper Motors) است که به دلیل عملکرد بالا، قابلیت‌های پیشرفته و قیمت مقرون‌به‌صرفه، در پروژه‌های متنوعی مانند پرینترهای سه‌بعدی، ماشین‌های CNC، رباتیک و سیستم‌های موقعیت‌یابی دقیق کاربرد گسترده‌ای دارد. این ماژول که بر پایه تراشه A4988 شرکت Allegro MicroSystems طراحی شده، با ویژگی‌های منحصربه‌فرد خود، امکان کنترل دقیق و انعطاف‌پذیر موتورهای پله‌ای را فراهم می‌کند.

ویژگی‌های کلیدی ماژول A4988

• کنترل میکرواستپینگ پیشرفته: پشتیبانی از رزولوشن‌های مختلف شامل گام کامل (Full-Step)، نیم‌گام (Half-Step)، یک‌چهارم گام (Quarter-Step)، یک‌هشتم گام (Eighth-Step) و یک‌شانزدهم گام (Sixteenth-Step) برای حرکتی نرم‌تر و دقیق‌تر.

• ولتاژ و جریان عملیاتی: قابلیت کار با ولتاژ موتور از 8 تا 35 ولت و جریان خروجی تا 1 آمپر به ازای هر فاز (تا 2 آمپر با خنک‌کننده مناسب).

• تنظیم جریان خروجی: مجهز به پتانسیومتر برای تنظیم دقیق محدودیت جریان، که امکان استفاده از ولتاژ بالاتر از ولتاژ نامی موتور را برای دستیابی به نرخ گام بالاتر فراهم می‌کند.

• حفاظت‌های چندگانه: شامل حفاظت در برابر دمای بیش از حد (Over-Temperature Thermal Shutdown)، قفل ولتاژ پایین (Under-Voltage Lockout) و حفاظت در برابر جریان متقاطع (Crossover-Current Protection).

• رابط کاربری ساده: نیاز به تنها دو پین (STEP و DIR) برای اتصال به میکروکنترلرهایی مانند آردوینو، که کنترل گام و جهت را آسان می‌کند.

• مدیریت هوشمند جریان: استفاده از کنترل خردکننده هوشمند (Intelligent Chopping Control) برای انتخاب خودکار حالت کاهش جریان (Fast Decay یا Slow Decay)، که باعث کاهش نویز موتور و مصرف انرژی می‌شود.

• سازگاری گسترده: مناسب برای موتورهای پله‌ای دوقطبی با 4، 6 یا 8 سیم و سازگار با سیگنال‌های منطقی 3.3 ولت و 5 ولت.

مشخصات فنی

• ولتاژ منطقی (VDD): 3 تا 5.5 ولت

• ولتاژ موتور (VMOT): 8 تا 35 ولت

• جریان خروجی: حداکثر 1 آمپر به ازای هر فاز (تا 2 آمپر با خنک‌کننده مناسب)

• رزولوشن‌های میکرواستپینگ: 1/1، 1/2، 1/4، 1/8، 1/16

• ابعاد ماژول: 20 × 15 × 10 میلی‌متر

• حفاظت‌ها: دمای بیش از حد، جریان بیش از حد، ولتاژ پایین و جریان متقاطع

• کاربردها: پرینترهای سه‌بعدی، ماشین‌های CNC، رباتیک، سیستم‌های اتوماسیون و موقعیت‌یابی دقیق

مزایای استفاده از A4988

ماژول A4988 با طراحی جمع‌وجور و قابلیت‌های پیشرفته، انتخابی ایده‌آل برای پروژه‌های حرفه‌ای و آماتوری است. این ماژول با کاهش پیچیدگی‌های برنامه‌نویسی و نیاز به سیگنال‌های کنترلی پیچیده، کار با موتورهای پله‌ای را ساده‌تر می‌کند. همچنین، به دلیل بهره‌وری بالا و مدیریت هوشمند جریان، نویز صوتی موتور کاهش یافته و دقت گام‌ها افزایش می‌یابد. استفاده از خازن‌های سرامیکی با ESR پایین در این ماژول، بهره‌وری را افزایش داده اما برای محافظت در برابر پیک‌های ولتاژ، توصیه می‌شود از یک خازن الکترولیتی حداقل 47 میکروفاراد در نزدیکی پین‌های تغذیه موتور استفاده شود.

نکات مهم در استفاده

• تنظیم جریان: برای جلوگیری از آسیب به موتور یا ماژول، جریان خروجی را با استفاده از پتانسیومتر و فرمول Vref = I × 8 × Rs (که Rs مقاومت حسگر جریان است، معمولاً 0.1 اهم) تنظیم کنید. برای مثال، برای موتور NEMA 17 با جریان 1.5 آمپر و Rs=0.1 اهم، ولتاژ مرجع (Vref) باید 1.2 ولت باشد.

• مدیریت حرارتی: برای جریان‌های بالاتر از 1 آمپر، استفاده از هیت‌سینک و خنک‌کننده فعال (مانند فن) ضروری است، زیرا ماژول ممکن است داغ شود.

• اتصالات ایمن: از اتصال یا جداسازی موتور در حالت روشن خودداری کنید، زیرا ممکن است به درایور آسیب برساند.

• حفاظت در برابر پیک‌های ولتاژ: برای جلوگیری از آسیب ناشی از پیک‌های LC، یک خازن الکترولیتی 47 تا 100 میکروفاراد را نزدیک به پین‌های VMOT و GND نصب کنید.

سوالات متداول (FAQ)

1. آیا ماژول A4988 با موتورهای پله‌ای یونی‌پولار (Unipolar) سازگار است؟

بله، ماژول A4988 می‌تواند موتورهای پله‌ای یونی‌پولار با 6 یا 8 سیم را به‌صورت دوقطبی کنترل کند. برای این منظور، باید اتصالات به‌درستی انجام شود و سیم‌های مرکزی (Center Taps) در موتورهای 6 یا 8 سیمی استفاده نشوند. برای جزئیات بیشتر، به دیتاشیت A4988 مراجعه کنید.

2. چگونه می‌توان رزولوشن میکرواستپینگ را در A4988 تنظیم کرد؟

رزولوشن میکرواستپینگ با استفاده از پین‌های MS1، MS2 و MS3 تنظیم می‌شود. این پین‌ها با تنظیم سطوح منطقی (High یا Low) می‌توانند یکی از 5 حالت رزولوشن (گام کامل تا یک‌شانزدهم گام) را انتخاب کنند. اگر این پین‌ها به‌صورت پیش‌فرض متصل نباشند، ماژول در حالت گام کامل عمل می‌کند.

3. چرا ماژول A4988 بیش از حد داغ می‌شود؟

داغ شدن ماژول معمولاً به دلیل جریان بالا یا خنک‌سازی ناکافی است. برای جلوگیری از این مشکل، جریان را با پتانسیومتر به‌درستی تنظیم کنید و از هیت‌سینک یا فن برای خنک‌سازی استفاده کنید. همچنین، اطمینان حاصل کنید که ولتاژ ورودی در محدوده 8 تا 35 ولت باشد.
