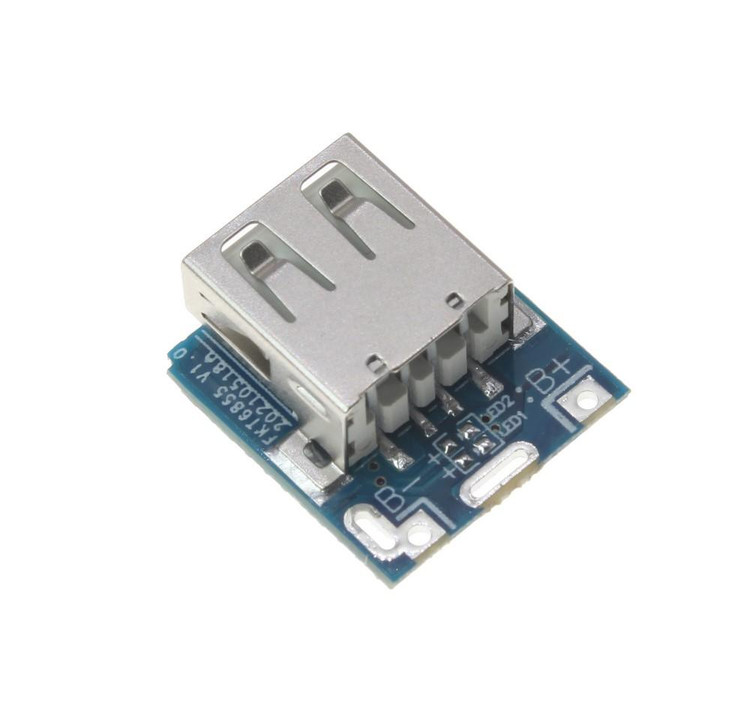

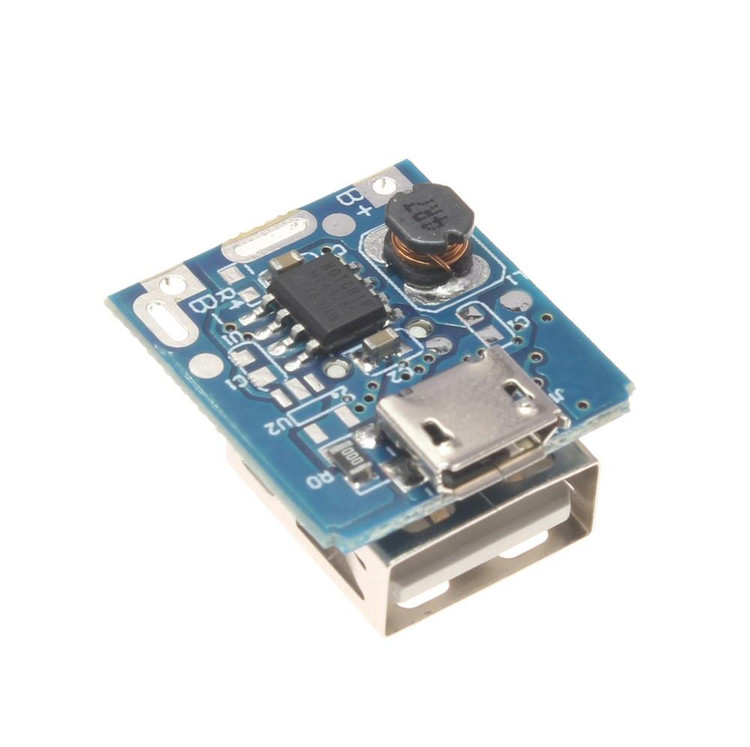

ماژول T6845-C MODULE

ماژول پاوربانک T6845-C یک راه‌حل یکپارچه و پیشرفته برای شارژ و مدیریت باتری‌های لیتیوم-یون (Li-ion) و لیتیوم-پلیمر (LiPo) با ولتاژ 3.7 تا 4.2 ولت است. این ماژول به دلیل طراحی جمع‌وجور، کارایی بالا و قابلیت‌های چندمنظوره، گزینه‌ای ایده‌آل برای پروژه‌های DIY، پاوربانک‌های قابل حمل و تغذیه دستگاه‌های الکترونیکی مانند آردوینو، سنسورها و سایر گجت‌های 5 ولتی است. ماژول T6845-C با ترکیب قابلیت‌های شارژ، محافظت از باتری و تبدیل ولتاژ به 5 ولت، یک انتخاب حرفه‌ای برای توسعه‌دهندگان و علاقه‌مندان به الکترونیک محسوب می‌شود.

ویژگی‌های کلیدی ماژول T6845-C

• شارژ و دشارژ یکپارچه: این ماژول مجهز به سیستم مدیریت شارژ و دشارژ با استفاده از تراشه پیشرفته 134N3P است که امکان شارژ ایمن و کارآمد باتری را فراهم می‌کند.

• ورودی و خروجی USB: دارای پورت Micro USB برای شارژ باتری (ورودی 5 ولت) و پورت USB-A برای خروجی 5 ولت با جریان حداکثر 1 آمپر.

• محافظت کامل باتری: شامل حفاظت در برابر شارژ بیش‌ازحد (4.2 ولت)، دشارژ بیش‌ازحد (2.9 ولت) و اتصال کوتاه، که ایمنی باتری و دستگاه‌های متصل را تضمین می‌کند.

• نشانگر LED: مجهز به نشانگرهای LED برای نمایش وضعیت شارژ (چشمک‌زدن LED قرمز در حال شارژ و روشن ماندن طولانی‌مدت هنگام شارژ کامل) و دشارژ.

• راندمان بالا: راندمان دشارژ تا 85% (ورودی 3.7 ولت، خروجی 5 ولت/1 آمپر) که مصرف انرژی را بهینه می‌کند.

• جریان کم در حالت استندبای: مصرف جریان در حالت بی‌بار تنها 0.1 میلی‌آمپر است که باعث صرفه‌جویی در انرژی می‌شود.

• پشتیبانی از باتری‌های 3.7 ولتی: مناسب برای باتری‌های 18650 یا سایر باتری‌های Li-ion/LiPo با اتصال موازی (ولتاژ نباید از 5.5 ولت تجاوز کند).

مشخصات فنی

پارامتر	مقدار
ولتاژ ورودی	3.7 تا 5.5 ولت
جریان شارژ	حداکثر 1 آمپر
ولتاژ خروجی	5 ولت DC
جریان خروجی	حداکثر 1 آمپر
ولتاژ قطع دشارژ	2.9 ولت
راندمان دشارژ	85% (ورودی 3.7 ولت، خروجی 5 ولت/1 آمپر)
پورت شارژ	Micro USB
پورت خروجی	USB-A
حفاظت‌ها	شارژ بیش‌ازحد، دشارژ بیش‌ازحد، اتصال کوتاه
نشانگر وضعیت	LED قرمز (شارژ)، LED سبز (دشارژ)

کاربردها

ماژول T6845-C به دلیل انعطاف‌پذیری و قابلیت اطمینان بالا، در پروژه‌های متنوعی کاربرد دارد:

• پاوربانک‌های قابل حمل: ایده‌آل برای ساخت پاوربانک‌های DIY با ظرفیت بالا.

• تغذیه میکروکنترلرها: مناسب برای تأمین توان آردوینو نانو، رزبری پای و سایر بردهای میکروکنترلر.

• پروژه‌های الکترونیکی قابل حمل: استفاده در سنسورها، ماژول‌های بی‌سیم و دستگاه‌های IoT.

• شارژ دستگاه‌های 5 ولتی: مناسب برای شارژ گوشی‌های موبایل، تبلت‌ها و سایر گجت‌ها.

• پنل‌های خورشیدی و اسپیکرهای قابل حمل: به دلیل پشتیبانی از جریان بالا و مدیریت بهینه انرژی.

نحوه استفاده

1. اتصال باتری: باتری لیتیوم-یون یا لیتیوم-پلیمر 3.7 ولتی را به نقاط B+ (مثبت) و B- (منفی) روی ماژول متصل کنید. توجه داشته باشید که برای جلوگیری از آسیب به ماژول، ولتاژ باتری نباید از 5.5 ولت بیشتر شود.

2. شارژ باتری: یک آداپتور 5 ولتی را به پورت Micro USB متصل کنید. LED قرمز در هنگام شارژ چشمک می‌زند و پس از شارژ کامل به‌صورت ثابت روشن می‌ماند.

3. اتصال دستگاه: دستگاه موردنظر را از طریق پورت USB-A به ماژول متصل کنید تا توان 5 ولت با جریان حداکثر 1 آمپر دریافت کند.

4. نظارت بر وضعیت: از نشانگرهای LED برای بررسی وضعیت شارژ و دشارژ استفاده کنید.

نکات ایمنی و احتیاط‌ها

• اتصال صحیح باتری: از اتصال صحیح قطب‌های مثبت و منفی باتری مطمئن شوید، زیرا اتصال اشتباه ممکن است به ماژول آسیب برساند.

• محدودیت ولتاژ: از باتری‌هایی با ولتاژ بالاتر از 5.5 ولت استفاده نکنید.

• جریان خروجی: جریان خروجی را به حداکثر 1 آمپر محدود کنید تا از گرمای بیش‌ازحد جلوگیری شود.

• محیط کاری: ماژول را در محیط خشک و با دمای مناسب (0 تا 40 درجه سانتی‌گراد) استفاده کنید.

چرا ماژول T6845-C؟

این ماژول به دلیل ترکیب قابلیت‌های شارژ، حفاظت و تبدیل ولتاژ در یک برد کوچک، گزینه‌ای مقرون‌به‌صرفه و کارآمد برای پروژه‌های الکترونیکی است. طراحی ساده و قابل اعتماد آن، همراه با مصرف انرژی پایین و حفاظت‌های ایمنی، آن را به یک انتخاب حرفه‌ای برای توسعه‌دهندگان و علاقه‌مندان تبدیل کرده است.

سوالات متداول (FAQ)

1. آیا ماژول T6845-C برای شارژ باتری‌های 18650 مناسب است؟

بله، این ماژول به‌طور خاص برای باتری‌های لیتیوم-یون 3.7 ولتی مانند 18650 طراحی شده است. کافی است باتری‌ها را به‌صورت موازی متصل کنید تا ولتاژ از 5.5 ولت بیشتر نشود.

2. چگونه می‌توانم وضعیت شارژ باتری را بررسی کنم؟

ماژول دارای نشانگر LED قرمز است که در هنگام شارژ چشمک می‌زند و پس از شارژ کامل به‌صورت ثابت روشن می‌ماند. همچنین، LED سبز وضعیت دشارژ را نشان می‌دهد.

3. آیا این ماژول برای پروژه‌های آردوینو مناسب است؟

بله، ماژول T6845-C می‌تواند توان 5 ولت موردنیاز برای تغذیه بردهای آردوینو (مانند آردوینو نانو) را از طریق پورت USB-A تأمین کند. کافی است خروجی ماژول را به پین VIN آردوینو متصل کنید.
