ماژول سنسور جريان 30 آمپر

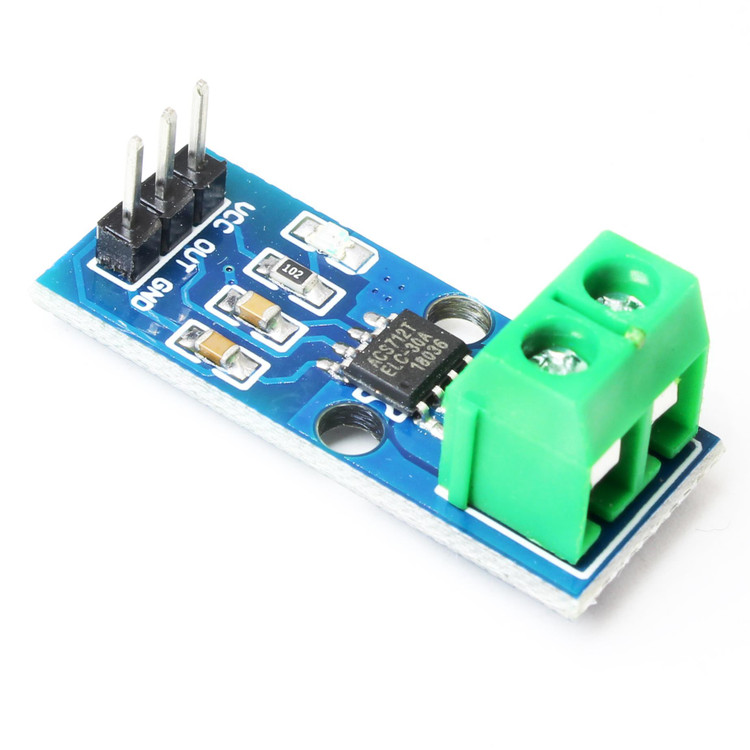

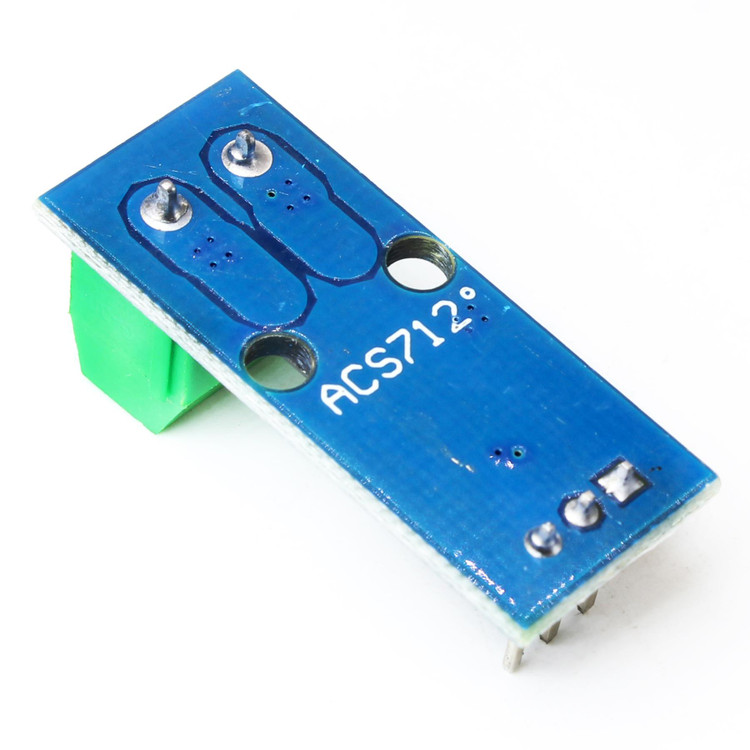

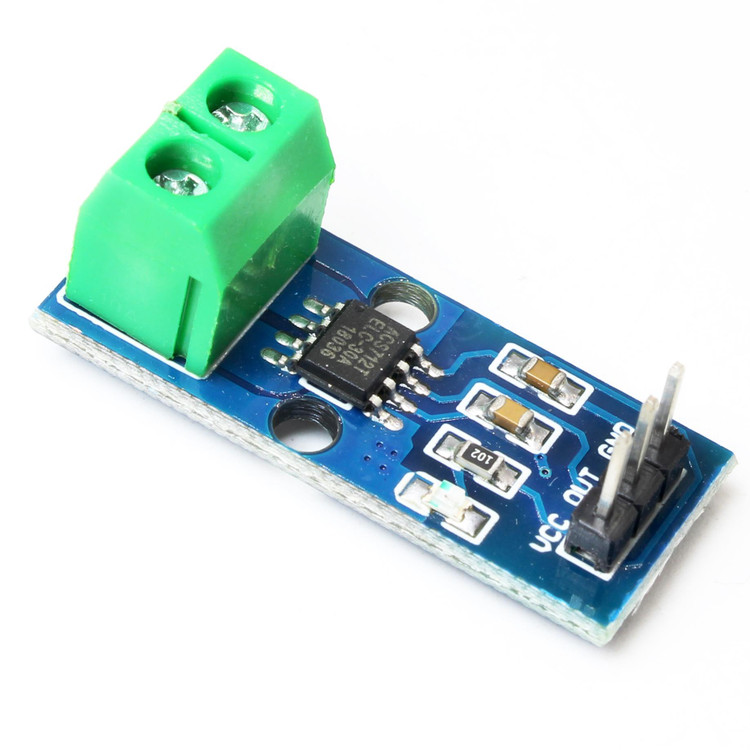

ماژول سنسور جریان ACS712 30A یکی از پیشرفته‌ترین و پرکاربردترین ابزارها برای اندازه‌گیری جریان الکتریکی AC و DC در پروژه‌های صنعتی، تجاری و تحقیقاتی است. این ماژول، که بر پایه تراشه ACS712 از شرکت Allegro MicroSystems طراحی شده است، با بهره‌گیری از اصل اثر هال (Hall Effect) قادر به ارائه اندازه‌گیری‌های دقیق جریان تا محدوده ±30 آمپر است. این محصول به دلیل طراحی ساده، دقت بالا و سازگاری با میکروکنترلرهایی مانند آردوینو، گزینه‌ای ایده‌آل برای مهندسان، توسعه‌دهندگان و علاقه‌مندان به الکترونیک محسوب می‌شود.

ویژگی‌های کلیدی ماژول ACS712 30A

• محدوده اندازه‌گیری جریان: ±30 آمپر (AC و DC)

• حساسیت: 66 میلی‌ولت بر آمپر

• ولتاژ تغذیه: 4.5 تا 5.5 ولت DC

• خروجی آنالوگ: ولتاژ خروجی متناسب با جریان عبوری (2.5 ولت در حالت بدون جریان)

• دقت بالا: خطای اندازه‌گیری ±2%

• ابعاد کوچک: 31 × 13 × 13.5 میلی‌متر

• وزن سبک: حدود 5 گرم

• روش اندازه‌گیری: اثر هال (غیرتهاجمی)

• سازگاری: اتصال آسان به میکروکنترلرها مانند آردوینو از طریق پورت آنالوگ

ماژول ACS712 30A با استفاده از یک مدار هال خطی با مقاومت پایین و مسیر هادی مسی، میدان مغناطیسی تولیدشده توسط جریان عبوری را به ولتاژ متناسبی تبدیل می‌کند. این ویژگی، اندازه‌گیری دقیق جریان را در کاربردهای مختلف تضمین می‌کند.

کاربردهای ماژول ACS712 30A

ماژول ACS712 30A به دلیل انعطاف‌پذیری و دقت بالا، در طیف گسترده‌ای از پروژه‌ها و صنایع مورد استفاده قرار می‌گیرد:

• مدارهای حفاظت در برابر جریان اضافی: جلوگیری از آسیب به تجهیزات الکتریکی

• شارژرهای باتری: نظارت بر جریان شارژ و دشارژ

• منابع تغذیه سوئیچینگ: مدیریت و کنترل جریان در سیستم‌های قدرت

• وات‌مترهای دیجیتال: اندازه‌گیری توان مصرفی

• منابع جریان قابل برنامه‌ریزی: تنظیم دقیق جریان در پروژه‌های تحقیقاتی

• پروژه‌های DIY و آردوینو: مناسب برای توسعه‌دهندگان و علاقه‌مندان به الکترونیک

مزایای استفاده از ACS712 30A

1. سهولت در استفاده: این ماژول با خروجی آنالوگ ساده، به راحتی با هر میکروکنترلری از جمله آردوینو، رزبری‌پای و سایر پلتفرم‌ها سازگار است.

2. طراحی ایمن: استفاده از اثر هال به جای روش‌های تهاجمی، ایمنی بالایی را در اندازه‌گیری جریان فراهم می‌کند.

3. ابعاد کامپکت: مناسب برای پروژه‌هایی که محدودیت فضا دارند.

4. اقتصادی و مقرون‌به‌صرفه: ارائه عملکرد بالا با هزینه مناسب.

نحوه اتصال به آردوینو

اتصال ماژول ACS712 30A به آردوینو بسیار ساده است:

1. پین VCC را به 5 ولت آردوینو متصل کنید.

2. پین GND را به زمین (GND) آردوینو وصل کنید.

3. پین OUT را به یکی از پین‌های آنالوگ آردوینو (مثل A0) متصل کنید.

4. سیمی که جریان آن باید اندازه‌گیری شود را از ترمینال‌های فونیکس (سبز رنگ) ماژول عبور دهید.

نکته: از آنجا که این ماژول بر پایه اثر هال کار می‌کند، برای جلوگیری از خطا در اندازه‌گیری، از قرار گرفتن آن در نزدیکی میدان‌های مغناطیسی قوی خودداری کنید.

سوالات متداول (FAQ)

1. آیا ماژول ACS712 30A برای اندازه‌گیری جریان AC و DC مناسب است؟

بله، این ماژول قادر به اندازه‌گیری دقیق هر دو نوع جریان AC و DC تا محدوده ±30 آمپر است. خروجی آنالوگ آن متناسب با جریان عبوری تغییر می‌کند و در حالت بدون جریان، ولتاژ خروجی برابر با نصف ولتاژ تغذیه (2.5 ولت در 5 ولت) است.

2. آیا این ماژول برای اندازه‌گیری جریان شبکه (220 ولت) مناسب است؟

خیر، ماژول ACS712 30A برای استفاده در ولتاژهای بالا مانند شبکه برق خانگی (220 ولت) مناسب نیست، زیرا برای کاربردهای ایمن و ولتاژ پایین طراحی شده است. برای اندازه‌گیری جریان در شبکه‌های برق، باید از سنسورهای غیرتماسی خاص یا ترانسفورماتورهای جریان استفاده کنید.

3. چگونه می‌توان دقت اندازه‌گیری این ماژول را افزایش داد؟

برای افزایش دقت، از قرار گرفتن ماژول در معرض میدان‌های مغناطیسی خارجی اجتناب کنید. همچنین، کالیبراسیون دقیق با استفاده از یک منبع جریان شناخته‌شده و تنظیم کد آردوینو برای جبران هرگونه انحراف در خروجی توصیه می‌شود.

چرا از E366.ir خرید کنید؟

برای خرید ماژول ACS712 30A با کیفیت بالا و قیمت مناسب، سایت E366.ir را پیشنهاد می‌کنیم. این فروشگاه آنلاین با ارائه محصولات اصل، پشتیبانی فنی و ارسال سریع، انتخابی مطمئن برای تهیه قطعات الکترونیکی است. با خرید از E366.ir، از اصالت کالا و خدمات پس از فروش حرفه‌ای بهره‌مند شوید.
