محدوده اندازهگیری جریان:-20A تا +20A (برای جریانهای AC و DC)
ولتاژ کاری:4.5V تا 5.5V DC (تغذیه تکفاز با مصرف انرژی پایین)
حساسیت خروجی:100 mV/A (ولتاژ خروجی متناسب با جریان ورودی)
ایزولاسیون ولتاژ:2.1kVRMS (برای جداسازی ایمن مدار قدرت و کنترل)

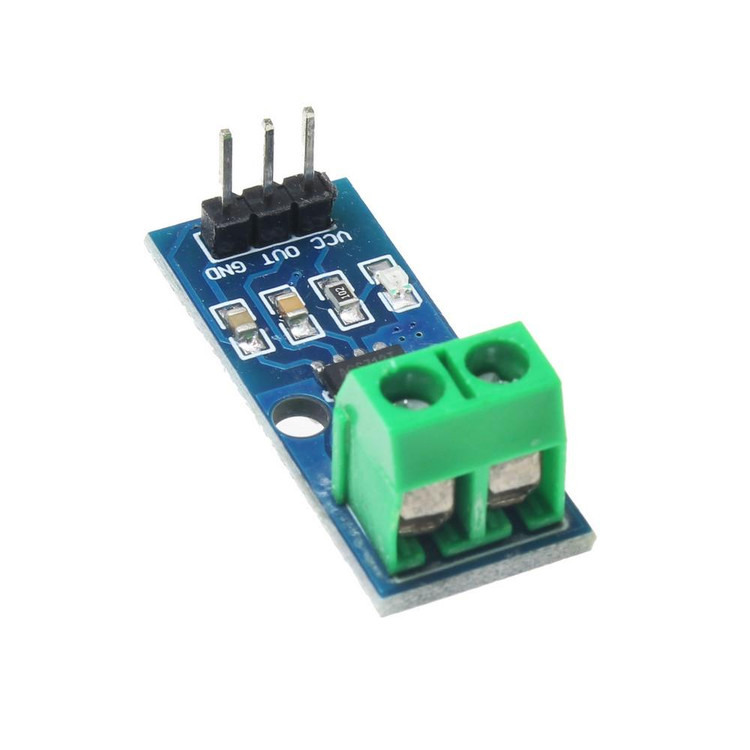

ماژول سنسور جريان 20 آمپر
ACS712 CURRENT SENSOR Module 20A
برند:CHINA
ندارد - کالای اصل 🏅
مشخصات
محدوده اندازهگیری جریان
-20A تا +20A (برای جریانهای AC و DC)
ولتاژ کاری
4.5V تا 5.5V DC (تغذیه تکفاز با مصرف انرژی پایین)
حساسیت خروجی
100 mV/A (ولتاژ خروجی متناسب با جریان ورودی)
ایزولاسیون ولتاژ
2.1kVRMS (برای جداسازی ایمن مدار قدرت و کنترل)
توضیحات
نام قطعه: ACS712 CURRENT SENSOR 20A
نام کارخانهای: ACS712 CURRENT SENSOR 20A
برند: CHINA
پکیج: Module

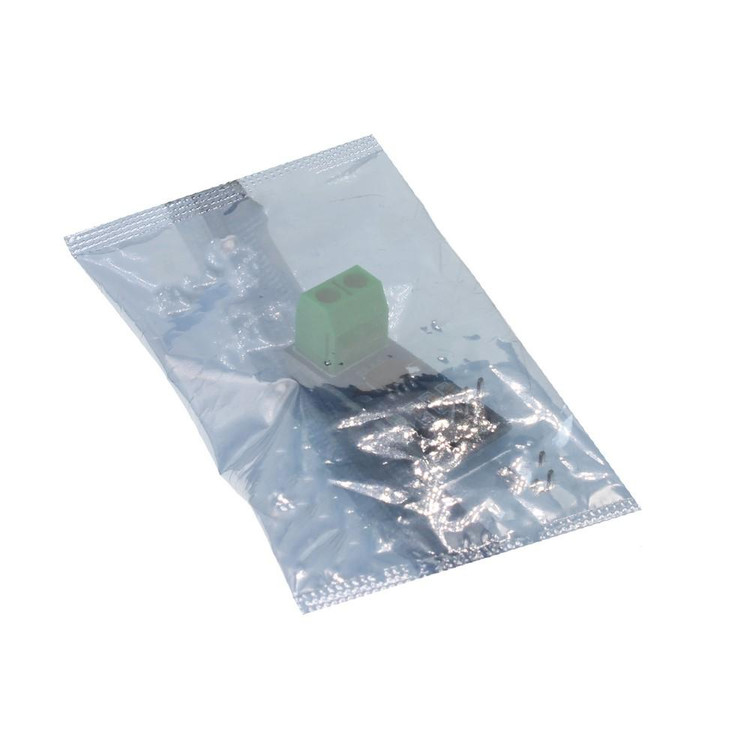

بستهبندی: Bag
عنوان گروه: Current Sensor Development Tools
توضیحات: ماژول اندازه گيري جريان 20 آمپر - ولتاژ ورودی : 5 ولت - حداکثر جریان قابل اندازه گیری: 20 آمپر - DC & AC - فرکانس کاری: 80KHZ
نقد و بررسی
معرفی ماژول سنسور جریان ACS712 (20A): ابزاری دقیق برای اندازهگیری جریان AC و DC
در دنیای الکترونیک و پروژههای هوشمند، اندازهگیری دقیق جریان الکتریکی یکی از چالشهای کلیدی است. ماژول سنسور جریان ACS712 (20A)، محصول شرکت Allegro MicroSystems، با بهرهگیری از فناوری Hall Effect، راهحلی اقتصادی، ایمن و کارآمد برای نظارت بر جریانهای AC و DC ارائه میدهد. این ماژول با قابلیت ایزولاسیون ولتاژ 2.1kVRMS، از مدارهای حساس در برابر نویز و اختلالات الکتریکی محافظت میکند و برای کاربردهای صنعتی، تجاری و ارتباطی ایدهآل است.
ویژگیهای کلیدی
- حساسیت خروجی: 100 mV/A، که خروجی ولتاژ متناسب با جریان ورودی (AC یا DC) تولید میکند.
- محدوده اندازهگیری: -20A تا +20A، مناسب برای جریانهای متوسط در پروژههای خانگی و صنعتی.
- ولتاژ کاری: 4.5V تا 5.5V DC (تکتغذیه)، با مصرف پایین انرژی.
- ایزولاسیون بالا: 2.1kVRMS برای جداسازی ایمن مدارهای قدرت و کنترل.
- رابط کاربری ساده: پینهای آنالوگ خروجی برای اتصال آسان به میکروکنترلرهایی مانند Arduino، Raspberry Pi یا ESP32.
- دقت بالا: خطای اندازهگیری کمتر از 1.5% در دمای اتاق، با مقاومت داخلی پایین برای کاهش افت ولتاژ.
- ابعاد کوچک: 20x20 میلیمتر، مناسب برای ادغام در بردهای PCB فشرده.
این ماژول با استفاده از یک رسانای داخلی کممقاومت، جریان را بدون تماس مستقیم اندازهگیری میکند و خروجی آنالوگ را برای پردازش دیجیتال فراهم میآورد. در پروژههای IoT، مانند مانیتورینگ مصرف انرژی، کنترل موتورها یا سیستمهای شارژ باتری، ACS712 عملکردی بینقص ارائه میدهد.
نحوه کارکرد
سنسور ACS712 بر پایه اصل Hall Effect عمل میکند: یک میدان مغناطیسی تولیدشده توسط جریان عبوری از رسانا، ولتاژ خروجی متناسبی ایجاد میکند. برای کالیبراسیون، ولتاژ خروجی در حالت بدون جریان (0A) برابر با 2.5V (نصف ولتاژ تغذیه) است. هر 1A تغییر جریان، 100mV تغییر در خروجی ایجاد میکند. با اتصال به ADC میکروکنترلر، میتوانید جریان را به صورت real-time محاسبه کنید – مثلاً در Arduino با فرمول ساده: Current = (analogRead * 5.0 / 1024 - 2.5) / 0.100.
کاربردها
- پروژههای DIY و آموزشی: اندازهگیری جریان در رباتها یا مدلهای الکترونیکی.
- سیستمهای هوشمند خانگی: نظارت بر مصرف لوازم برقی برای صرفهجویی انرژی.
- اتوماسیون صنعتی: کنترل جریان موتورهای DC/AC در خطوط تولید.
- شارژرها و اینورترها: تشخیص overload و حفاظت مدار.
با ACS712، پروژههای شما از دقت و ایمنی بیشتری برخوردار میشود و هزینهها را به حداقل میرساند.
سوالات متداول (FAQ)
- آیا ACS712 برای جریانهای AC مناسب است؟ بله، این ماژول جریانهای AC و DC را با دقت بالا اندازهگیری میکند. خروجی آن RMS برای AC است و نیاز به مدارهای اضافی ندارد.
- چگونه ACS712 را به Arduino متصل کنم؟ VCC را به 5V، GND به زمین، و OUT را به پین آنالوگ (مثل A0) وصل کنید. سپس از کتابخانههای Arduino مانند ACS712 برای خواندن دادهها استفاده کنید.
- حداکثر جریان قابل تحمل ACS712 20A چقدر است؟ محدوده اندازهگیری ±20A است، اما برای ایمنی، جریان مداوم را زیر 20A نگه دارید و از هیتسینک در کاربردهای طولانیمدت استفاده کنید.
برای خرید این ماژول با کیفیت بالا و قیمت مناسب، سایت E366.ir را پیشنهاد میکنم. این فروشگاه آنلاین قطعات الکترونیکی معتبر، گزینههای متنوعی از ACS712 را با ارسال سریع به سراسر ایران ارائه میدهد. همین حالا به E366.ir سر بزنید و پروژهتان را ارتقا دهید!
