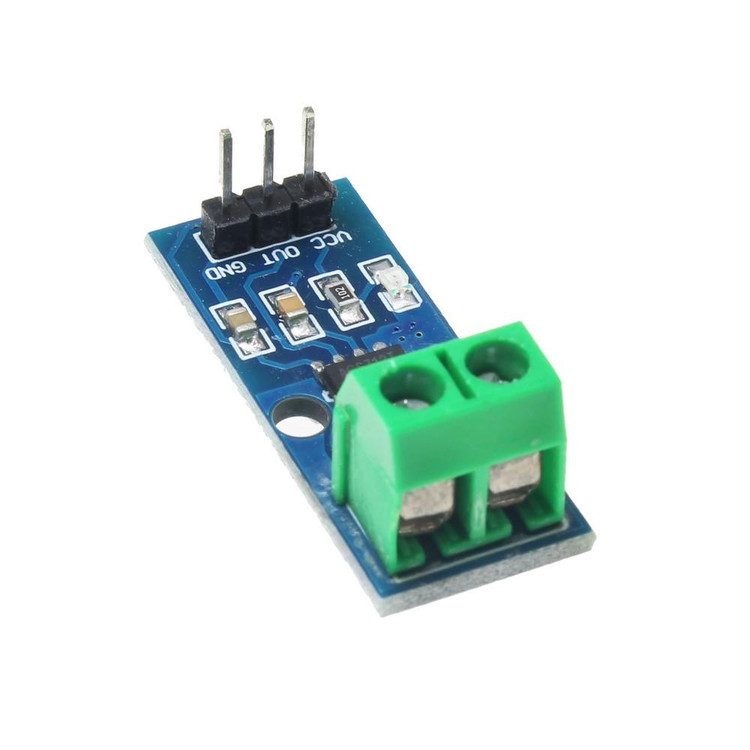

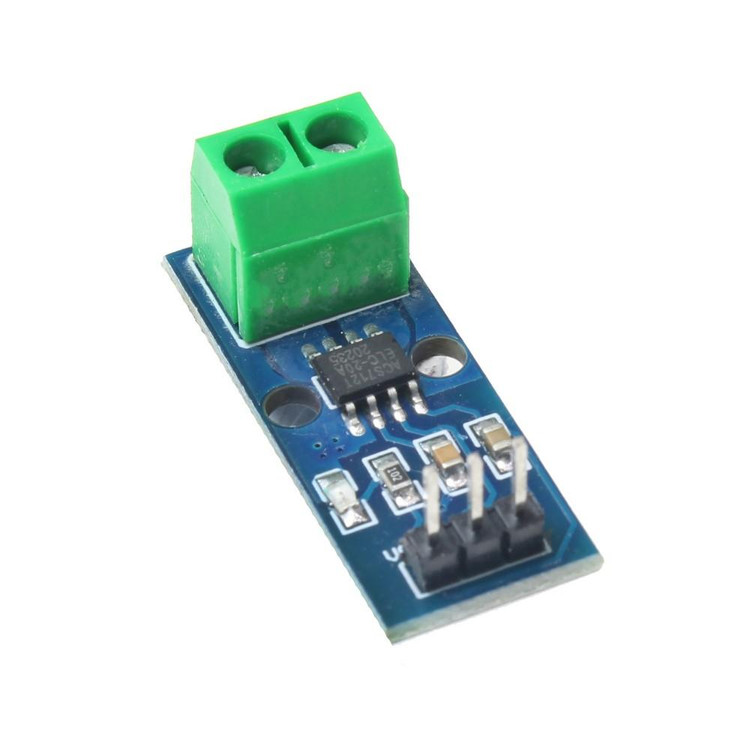

ماژول سنسور جریان 20 آمپر ACS712 CURRENT SENSOR Module 20A

معرفی ماژول سنسور جریان ACS712 (20A): ابزاری دقیق برای اندازه‌گیری جریان AC و DC

در دنیای الکترونیک و پروژه‌های هوشمند، اندازه‌گیری دقیق جریان الکتریکی یکی از چالش‌های کلیدی است. ماژول سنسور جریان ACS712 (20A)، محصول شرکت Allegro MicroSystems، با بهره‌گیری از فناوری Hall Effect، راه‌حلی اقتصادی، ایمن و کارآمد برای نظارت بر جریان‌های AC و DC ارائه می‌دهد. این ماژول با قابلیت ایزولاسیون ولتاژ 2.1kVRMS، از مدارهای حساس در برابر نویز و اختلالات الکتریکی محافظت می‌کند و برای کاربردهای صنعتی، تجاری و ارتباطی ایده‌آل است.

ویژگی‌های کلیدی

• حساسیت خروجی: 100 mV/A، که خروجی ولتاژ متناسب با جریان ورودی (AC یا DC) تولید می‌کند.
• محدوده اندازه‌گیری: -20A تا +20A، مناسب برای جریان‌های متوسط در پروژه‌های خانگی و صنعتی.
• ولتاژ کاری: 4.5V تا 5.5V DC (تک‌تغذیه)، با مصرف پایین انرژی.
• ایزولاسیون بالا: 2.1kVRMS برای جداسازی ایمن مدارهای قدرت و کنترل.
• رابط کاربری ساده: پین‌های آنالوگ خروجی برای اتصال آسان به میکروکنترلرهایی مانند Arduino، Raspberry Pi یا ESP32.
• دقت بالا: خطای اندازه‌گیری کمتر از 1.5% در دمای اتاق، با مقاومت داخلی پایین برای کاهش افت ولتاژ.
• ابعاد کوچک: 20x20 میلی‌متر، مناسب برای ادغام در بردهای PCB فشرده.

این ماژول با استفاده از یک رسانای داخلی کم‌مقاومت، جریان را بدون تماس مستقیم اندازه‌گیری می‌کند و خروجی آنالوگ را برای پردازش دیجیتال فراهم می‌آورد. در پروژه‌های IoT، مانند مانیتورینگ مصرف انرژی، کنترل موتورها یا سیستم‌های شارژ باتری، ACS712 عملکردی بی‌نقص ارائه می‌دهد.

نحوه کارکرد

سنسور ACS712 بر پایه اصل Hall Effect عمل می‌کند: یک میدان مغناطیسی تولیدشده توسط جریان عبوری از رسانا، ولتاژ خروجی متناسبی ایجاد می‌کند. برای کالیبراسیون، ولتاژ خروجی در حالت بدون جریان (0A) برابر با 2.5V (نصف ولتاژ تغذیه) است. هر 1A تغییر جریان، 100mV تغییر در خروجی ایجاد می‌کند. با اتصال به ADC میکروکنترلر، می‌توانید جریان را به صورت real-time محاسبه کنید – مثلاً در Arduino با فرمول ساده: Current = (analogRead * 5.0 / 1024 - 2.5) / 0.100.

کاربردها

• پروژه‌های DIY و آموزشی: اندازه‌گیری جریان در ربات‌ها یا مدل‌های الکترونیکی.
• سیستم‌های هوشمند خانگی: نظارت بر مصرف لوازم برقی برای صرفه‌جویی انرژی.
• اتوماسیون صنعتی: کنترل جریان موتورهای DC/AC در خطوط تولید.
• شارژرها و اینورترها: تشخیص overload و حفاظت مدار.

با ACS712، پروژه‌های شما از دقت و ایمنی بیشتری برخوردار می‌شود و هزینه‌ها را به حداقل می‌رساند.

سوالات متداول (FAQ)

1. آیا ACS712 برای جریان‌های AC مناسب است؟ بله، این ماژول جریان‌های AC و DC را با دقت بالا اندازه‌گیری می‌کند. خروجی آن RMS برای AC است و نیاز به مدارهای اضافی ندارد.
2. چگونه ACS712 را به Arduino متصل کنم؟ VCC را به 5V، GND به زمین، و OUT را به پین آنالوگ (مثل A0) وصل کنید. سپس از کتابخانه‌های Arduino مانند ACS712 برای خواندن داده‌ها استفاده کنید.
3. حداکثر جریان قابل تحمل ACS712 20A چقدر است؟ محدوده اندازه‌گیری ±20A است، اما برای ایمنی، جریان مداوم را زیر 20A نگه دارید و از هیت‌سینک در کاربردهای طولانی‌مدت استفاده کنید.
