رنج اندازهگیری جریان: ±۵ آمپر (AC/DC)
حساسیت: ۱۸۵ میلیولت بر آمپر
ولتاژ تغذیه: ۵ ولت DC
ایزولاسیون ولتاژ: تا ۲.۱ کیلوولت RMS

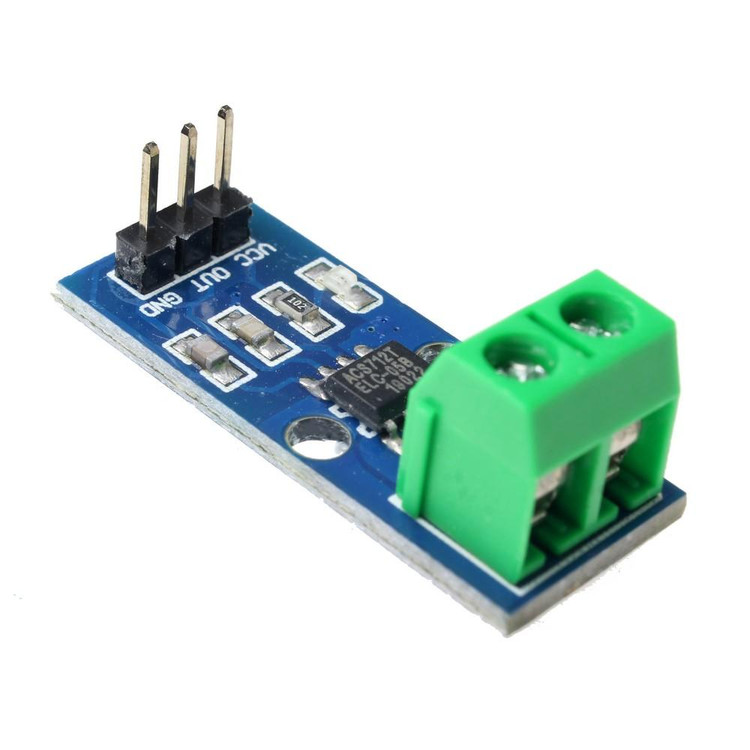

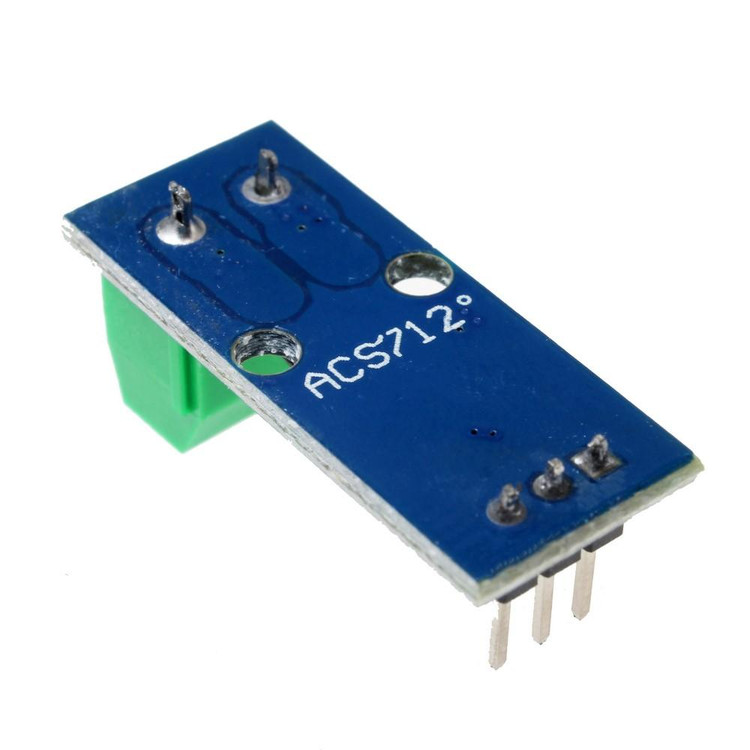

ماژول سنسور جریان 5 آمپر ACS712 CURRENT SENSOR Module 5A
ACS712 CURRENT SENSOR Module 5A
برند:CHINA
ندارد - کالای اصل 🏅
مشخصات
رنج اندازهگیری جریان
±۵ آمپر (AC/DC)
حساسیت
۱۸۵ میلیولت بر آمپر
ولتاژ تغذیه
۵ ولت DC
ایزولاسیون ولتاژ
تا ۲.۱ کیلوولت RMS
توضیحات
نام قطعه: ACS712 CURRENT SENSOR 5A
نام کارخانهای: ACS712 CURRENT SENSOR 5A
برند: CHINA
پکیج: Module

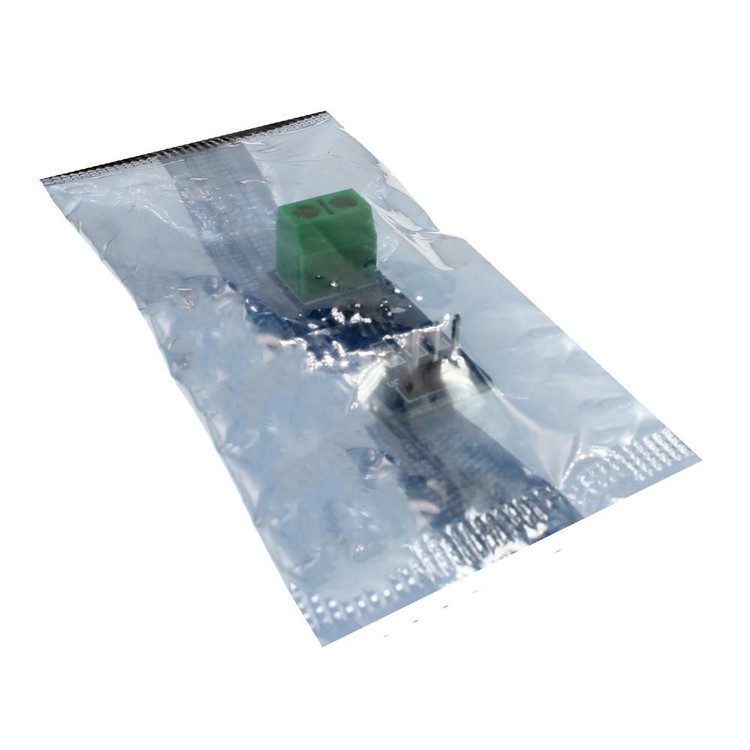

بستهبندی: Bag
عنوان گروه: Current Sensor Development Tools
دیتاشیت: ACS712 CURRENT SENSOR 5A
توضیحات: ماژول اندازه گيري جريان 5 آمپر - ولتاژ ورودی : 5 ولت - حداکثر جریان قابل اندازه گیری: 5 آمپر - DC & AC - فرکانس کاری: 80KHZ
نقد و بررسی
معرفی ماژول سنسور جریان ACS712 (رنج ۵ آمپر)
ماژول سنسور جریان ACS712 با رنج ۵ آمپر، یکی از محبوبترین و کارآمدترین ابزارها برای اندازهگیری دقیق جریان الکتریکی در مدارهای الکترونیکی است. این ماژول بر پایه تراشه ACS712 از شرکت Allegro MicroSystems ساخته شده و از فناوری اثر هال (Hall Effect) برای تشخیص جریان بدون تماس مستقیم استفاده میکند. این ویژگی نه تنها ایمنی را افزایش میدهد، بلکه دقت اندازهگیری را در محدوده ±۵ آمپر (برای جریانهای AC و DC) به سطح بالایی میرساند. با خروجی آنالوگ خطی، این سنسور به راحتی با میکروکنترلرهایی مانند Arduino، Raspberry Pi یا STM32 یکپارچه میشود و برای پروژههای حرفهای و تحقیقاتی ایدهآل است.
ویژگیهای کلیدی
- رنج اندازهگیری: ±۵ آمپر (AC/DC)، با حساسیت ۱۸۵ میلیولت بر آمپر.
- ولتاژ تغذیه: ۵ ولت DC، مصرف جریان کم (حدود ۱۰ میلیآمپر).
- ایزولاسیون ولتاژ: تا ۲.۱ کیلوولت RMS، برای حفاظت در برابر نویز و ولتاژهای بالا.
- خروجی: آنالوگ (۰-۵ ولت متناسب با جریان)، قابل اتصال مستقیم به ADC میکروکنترلرها.
- ابعاد فشرده: ۲۰x۲۰ میلیمتر، مناسب برای بردهای PCB سفارشی.
- دقت و خطا: خطای کلی کمتر از ۱.۵% در دمای اتاق، با جبرانسازی دمایی داخلی.
این ماژول با طراحی ساده و قیمت اقتصادی، راهحلی حرفهای برای نظارت بر جریان در سیستمهای صنعتی و hobbyist ارائه میدهد.
کاربردها
ACS712 5A در حوزههای متنوعی کاربرد دارد و به عنوان ابزاری کلیدی در اتوماسیون و الکترونیک قدرت عمل میکند:
- کنترل موتور: نظارت بر جریان موتورهای DC/AC در رباتها، دریلها یا وسایل نقلیه الکتریکی.
- مدیریت بار و تشخیص اضافهبار: در منبعهای تغذیه سوئیچینگ (SMPS) برای جلوگیری از آسیب به مدارها.
- پروژههای IoT و هوشمندسازی: اندازهگیری مصرف انرژی در خانههای هوشمند یا سیستمهای خورشیدی.
- حفاظت مدار: تشخیص جریانهای غیرعادی در اینورترها، شارژرها و UPSها.
- تحقیق و توسعه: آزمایشگاههای الکترونیک برای شبیهسازی و تست مدارهای قدرت.
نحوه عملکرد مختصر
سنسور ACS712 از یک رسانای داخلی با مقاومت پایین (۱.۲ میلیوم) استفاده میکند که جریان عبوری از آن، میدان مغناطیسی ایجاد میکند. این میدان توسط المان هال تشخیص داده شده و به سیگنال ولتاژی خطی تبدیل میشود. برای مثال، در حالت صفر جریان، خروجی ۲.۵ ولت است و هر آمپر مثبت/منفی، ۱۸۵ میلیولت تغییر ایجاد میکند. با کالیبراسیون ساده در کد Arduino، میتوانید دادههای دقیق را استخراج کنید.
سؤالات متداول (FAQ)
۱. آیا ACS712 5A برای جریانهای AC و DC مناسب است؟ بله، این ماژول برای اندازهگیری هر دو نوع جریان AC و DC تا ۵ آمپر طراحی شده و خروجی آنالوگ آن مستقل از نوع جریان است. فقط برای AC، باید از فیلترهای نرمافزاری برای میانگینگیری استفاده کنید.
۲. چگونه این سنسور را به Arduino متصل کنیم؟ پین VCC به ۵V، GND به زمین، و OUT به پین آنالوگ A0 وصل کنید. جریان را از ترمینالهای IP+ و IP- عبور دهید. کد نمونه: analogRead(A0) * (5.0 / 1023.0) / 0.185 - 2.5; برای محاسبه جریان.
۳. دقت سنسور در محیطهای نویزی چقدر است؟ ایزولاسیون ۲.۱kV و فیلتر داخلی، دقت را حفظ میکند، اما در محیطهای صنعتی پرنویز، استفاده از خازنهای خارجی (۱۰μF) روی خروجی OUT توصیه میشود تا خطا به کمتر از ۱% برسد.
