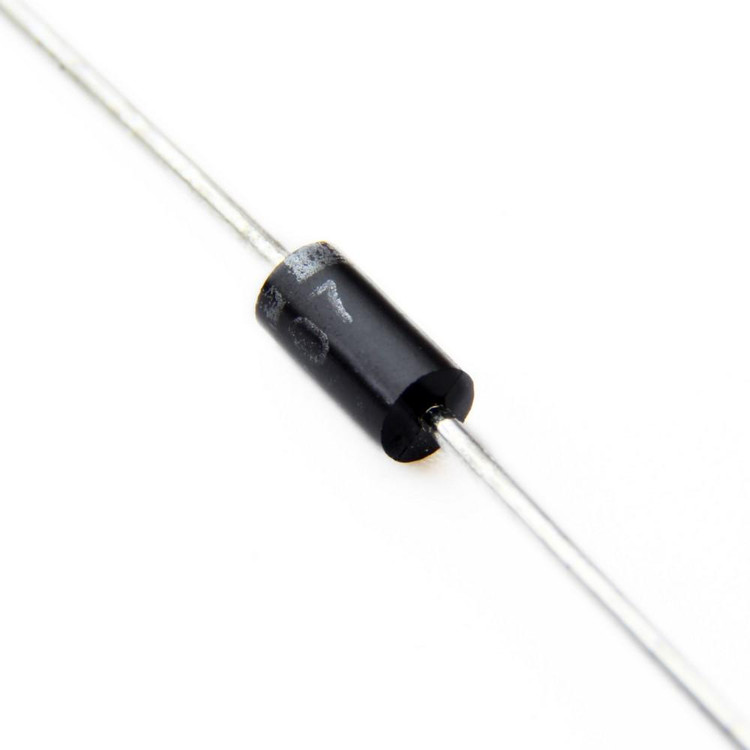

دیود UF4007 برند MIC

دیود UF4007 یک دیود بازیابی سریع (Ultrafast Recovery Diode) با ولتاژ معکوس پیک 1000 ولت و جریان مستقیم متوسط 1 آمپر است. این دیود به دلیل زمان بازیابی معکوس بسیار کوتاه (75 نانوثانیه) و افت ولتاژ پایین (1.7 ولت در 1 آمپر)، گزینه‌ای ایده‌آل برای کاربردهای سوئیچینگ با فرکانس بالا محسوب می‌شود. طراحی این دیود با بسته‌بندی DO-41 و ساختار شیشه‌ای مقاوم، آن را به یکی از محبوب‌ترین دیودهای بازیابی سریع در بازار تبدیل کرده است.

UF4007 به دلیل ویژگی‌های برجسته‌ای مانند جریان نشتی پایین (10 میکروآمپر در 1000 ولت)، ظرفیت جریان لحظه‌ای بالا (تا 30 آمپر) و عملکرد قابل اعتماد در دماهای بین -65 تا +150 درجه سانتی‌گراد، در صنایع مختلف از جمله الکترونیک، خودروسازی و مخابرات کاربرد گسترده‌ای دارد. این دیود با استفاده از مواد با کیفیت بالا، مانند فریم‌های مسی بدون اکسیژن و تراشه‌های با پایداری بالا، عملکردی پایدار و طول عمر طولانی ارائه می‌دهد.

ویژگی‌های کلیدی

• ولتاژ معکوس پیک (V_RRM): 1000 ولت

• جریان مستقیم متوسط (I_F): 1 آمپر

• افت ولتاژ مستقیم (V_F): 1.7 ولت در 1 آمپر

• زمان بازیابی معکوس (t_rr): 75 نانوثانیه

• جریان نشتی معکوس (I_R): 10 میکروآمپر در 1000 ولت

• ظرفیت جریان لحظه‌ای (I_FSM): 30 آمپر

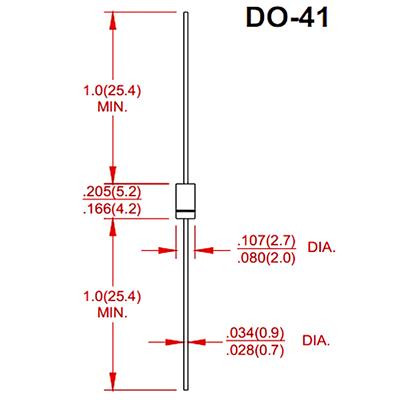

• بسته‌بندی: DO-41 (محور‌دار، مناسب برای نصب روی برد)

• دمای عملیاتی: -65 تا +150 درجه سانتی‌گراد

• ساختار مقاوم: استفاده از تراشه شیشه‌ای مقاوم و فریم‌های مسی با هدایت الکتریکی بالا

• ویژگی‌های اضافی: مقاومت در برابر خوردگی، عایق‌بندی قوی با رزین اپوکسی و علامت‌گذاری لیزری برای جلوگیری از محو شدن

کاربردها

دیود UF4007 به دلیل سرعت بالا و کارایی در شرایط سخت، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• منابع تغذیه سوئیچینگ: یکسوسازی کارآمد در مدارهای منبع تغذیه.

• اینورترها: مناسب برای سوئیچینگ با سرعت بالا در اینورترهای فرکانس بالا.

• دیودهای آزاد (Freewheeling): حفاظت از قطعات در برابر ولتاژهای گذرا و اسپایک‌ها.

• دیودهای اسنابر (Snubber): جذب ولتاژهای لحظه‌ای در مدارهای الکترونیکی.

• یکسوسازی عمومی: استفاده در مدارهای مختلف الکترونیکی برای یکسوسازی جریان AC به DC.

• شارژرهای خودروهای برقی: کاربرد در مدارهای شارژ با فرکانس بالا.

• روشنایی LED و لوازم خانگی: استفاده در مدارهای مرتبط با روشنایی و تجهیزات صنعتی و خانگی.

مزایا

• سرعت بالا: زمان بازیابی معکوس 75 نانوثانیه، مناسب برای کاربردهای فرکانس بالا.

• افت ولتاژ پایین: کاهش اتلاف توان و افزایش راندمان مدار.

• دوام و پایداری: ساختار مقاوم با مواد با کیفیت بالا، مناسب برای محیط‌های سخت.

• هزینه مناسب: طراحی اقتصادی با عملکرد بالا.

• انعطاف‌پذیری: سازگاری با انواع مدارهای الکترونیکی و صنعتی.

سوالات متداول (FAQ)

1. دیود UF4007 برای چه نوع مدارهایی مناسب است؟

دیود UF4007 برای مدارهای سوئیچینگ با فرکانس بالا، مانند منابع تغذیه، اینورترها، شارژرهای خودروهای برقی و مدارهای یکسوسازی عمومی مناسب است. این دیود به دلیل زمان بازیابی سریع و جریان نشتی پایین، عملکردی بهینه در این کاربردها ارائه می‌دهد.

2. تفاوت دیود UF4007 با دیود 1N4007 چیست؟

دیود UF4007 یک دیود بازیابی سریع با زمان بازیابی معکوس 75 نانوثانیه است که برای کاربردهای فرکانس بالا طراحی شده، در حالی که 1N4007 یک دیود استاندارد با زمان بازیابی کندتر است و بیشتر برای یکسوسازی فرکانس پایین (مانند 50/60 هرتز) مناسب است.

3. چگونه باید دیود UF4007 را در مدار نصب کرد؟

برای نصب دیود UF4007، باید به قطبیت آن توجه کنید. کاتد (Cathode) با یک نوار روی بدنه دیود مشخص شده است. دیود را در محل مناسب روی برد قرار داده و با رعایت کنترل دما، آن را به طور ایمن لحیم کنید تا از آسیب به دیود جلوگیری شود.

خرید دیود UF4007

برای تهیه دیود UF4007 با کیفیت بالا و تضمین اصالت کالا، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت را ارائه می‌دهد و گزینه‌ای مطمئن برای خرید قطعات مورد نیاز پروژه‌های شما است.
