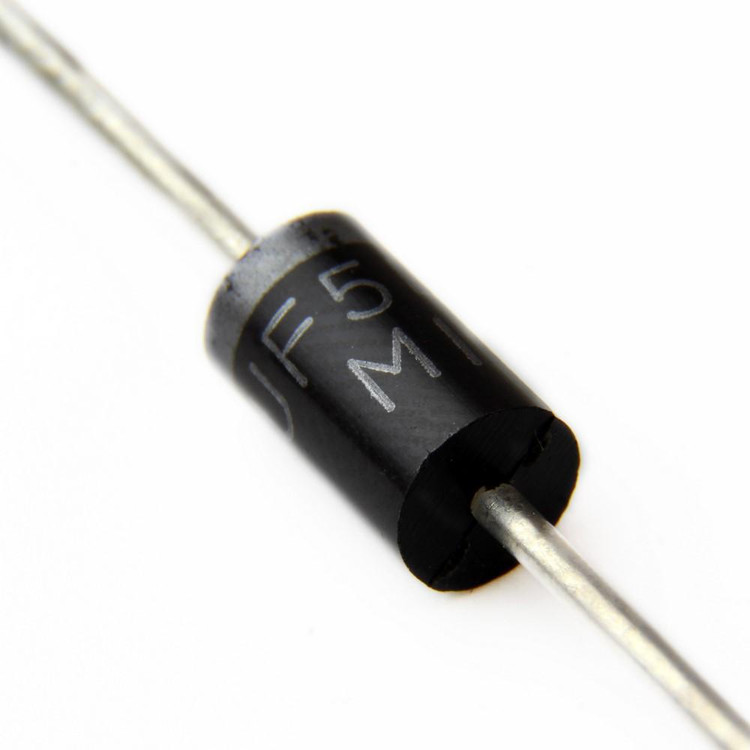

دیود UF5408 برند MIC

دیود UF5408 یک دیود بازیابی فوق سریع (Ultrafast Recovery Diode) است که برای کاربردهای rectification با راندمان بالا طراحی شده است. این دیود با ویژگی‌های برجسته‌ای مانند زمان بازیابی معکوس کوتاه، ظرفیت جریان بالا و ولتاژ پایین در حالت هدایت، گزینه‌ای ایده‌آل برای استفاده در منابع تغذیه، اینورترها و مدارهای الکترونیکی با نیاز به سوئیچینگ سریع و قابلیت اطمینان بالا محسوب می‌شود. در ادامه به بررسی مشخصات فنی، کاربردها و مزایای این دیود می‌پردازیم.

مشخصات فنی دیود UF5408

• ولتاژ معکوس تکراری پیک (VRRM): 1000 ولت

• جریان مستقیم متوسط (IF): 3 آمپر

• جریان سرج (IFSM): 100 آمپر

• افت ولتاژ مستقیم (VF): 1.7 ولت در 3 آمپر (به طور معمول)

• زمان بازیابی معکوس (trr): 75 نانوثانیه

• جریان معکوس (Ir): 5 میکروآمپر در دمای 25 درجه سانتی‌گراد

• ظرفیت خازنی (Cj): 50 پیکوفاراد

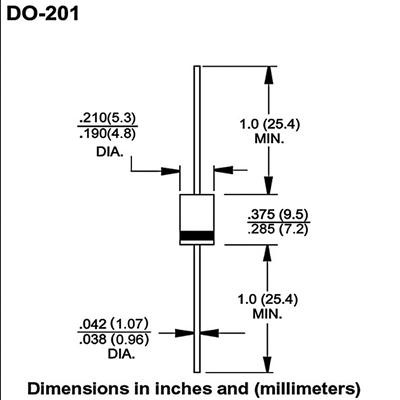

• بسته‌بندی: DO-201AD (بسته‌بندی محوری)

• دمای کاری: از -55 تا +150 درجه سانتی‌گراد

این مشخصات، دیود UF5408 را به گزینه‌ای مناسب برای کاربردهای پرسرعت و پرقدرت تبدیل کرده است.

ویژگی‌های کلیدی

1. زمان بازیابی فوق سریع: زمان بازیابی معکوس 75 نانوثانیه، این دیود را برای کاربردهای سوئیچینگ با فرکانس بالا ایده‌آل می‌کند و تلفات سوئیچینگ را به حداقل می‌رساند.

2. ظرفیت جریان بالا: توانایی تحمل جریان مستقیم تا 3 آمپر و جریان سرج تا 100 آمپر، عملکرد قابل اعتمادی را در شرایط سخت تضمین می‌کند.

3. افت ولتاژ پایین: افت ولتاژ مستقیم 1.7 ولت، راندمان انرژی را افزایش داده و تلفات توان را کاهش می‌دهد.

4. بسته‌بندی مقاوم: بسته‌بندی DO-201AD امکان استفاده در طراحی‌های مختلف از جمله نصب روی سطح و سوراخ‌دار را فراهم می‌کند.

5. دامنه دمایی گسترده: عملکرد پایدار در دماهای بین -55 تا +150 درجه سانتی‌گراد، این دیود را برای محیط‌های صنعتی مناسب می‌سازد.

کاربردها

دیود UF5408 به دلیل ویژگی‌های منحصر به فرد خود در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• منابع تغذیه سوئیچینگ: برای rectification در منابع تغذیه با فرکانس بالا.

• اینورترها و مبدل‌ها: در سیستم‌های تبدیل توان برای بهبود راندمان.

• مدارهای سوئیچینگ پرسرعت: در کاربردهایی که نیاز به پاسخ سریع دارند.

• دیودهای آزاد (Freewheeling Diodes): در درایوهای موتور برای محافظت از مدار در برابر ولتاژهای القایی.

• کاربردهای عمومی rectification: در انواع مدارهای الکترونیکی که نیاز به تبدیل AC به DC دارند.

مزایای استفاده از دیود UF5408

• راندمان بالا: کاهش تلفات توان به دلیل افت ولتاژ پایین و زمان بازیابی سریع.

• قابلیت اطمینان بالا: ساختار مقاوم و توانایی تحمل جریان‌های سرج بالا، طول عمر محصول را افزایش می‌دهد.

• انعطاف‌پذیری در طراحی: بسته‌بندی استاندارد DO-201AD امکان استفاده در انواع طراحی‌های مداری را فراهم می‌کند.

• مناسب برای شرایط سخت: عملکرد پایدار در دماهای بالا و محیط‌های صنعتی.

نکات مهم در استفاده

1. رعایت قطبیت: دیود باید با قطبیت صحیح نصب شود (آند به ولتاژ مثبت و کاتد به ولتاژ منفی).

2. مدیریت حرارتی: در صورت استفاده در جریان‌های بالا یا دماهای زیاد، از هیت‌سینک مناسب برای دفع حرارت استفاده کنید.

3. رعایت محدودیت‌ها: از تجاوز به حداکثر ولتاژ معکوس و جریان سرج دیود خودداری کنید تا از خرابی آن جلوگیری شود.

سوالات متداول (FAQ)

1. دیود UF5408 برای چه نوع کاربردهایی مناسب است؟

دیود UF5408 برای کاربردهایی مانند منابع تغذیه سوئیچینگ، اینورترها، درایوهای موتور و مدارهای سوئیچینگ با فرکانس بالا مناسب است. این دیود به دلیل زمان بازیابی سریع و ظرفیت جریان بالا، در مدارهایی که نیاز به راندمان بالا و پاسخ سریع دارند، عملکرد بسیار خوبی ارائه می‌دهد.

2. آیا دیود UF5408 برای محیط‌های با دمای بالا مناسب است؟

بله، دیود UF5408 با دامنه دمایی کاری از -55 تا +150 درجه سانتی‌گراد طراحی شده است و برای استفاده در شرایط سخت صنعتی مناسب است. با این حال، در دماهای بالا و جریان‌های زیاد، استفاده از سیستم‌های خنک‌کننده توصیه می‌شود.

3. چگونه می‌توان از خرابی دیود UF5408 جلوگیری کرد؟

برای جلوگیری از خرابی، باید از رعایت قطبیت صحیح، عدم تجاوز به حداکثر ولتاژ معکوس (1000 ولت) و جریان سرج (100 آمپر)، و همچنین مدیریت حرارتی مناسب اطمینان حاصل کنید.
