دیود 1N60

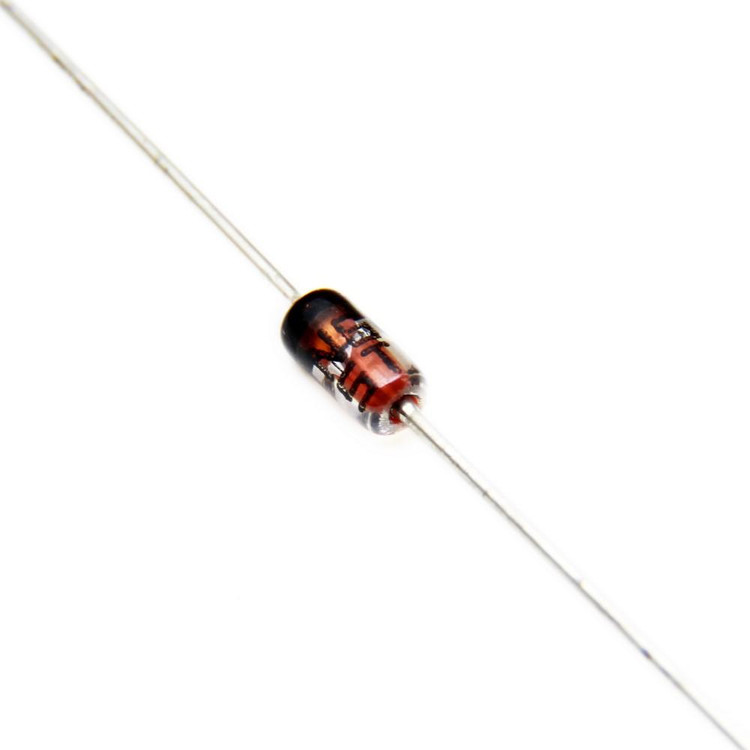

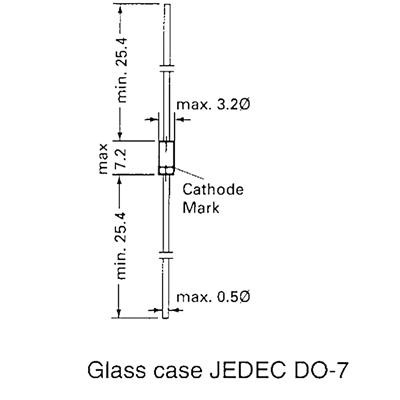

دیود 1N60 یک دیود ژرمانیوم (Germanium Diode) نقطه‌تماس است که به دلیل عملکرد عالی در تشخیص سیگنال‌های رادیویی و کاربردهای RF، از دهه‌های گذشته تا امروز محبوبیت خود را حفظ کرده است. این دیود با ساختار ساده اما مؤثر، برای مدارهای حساس به ولتاژ پایین طراحی شده و در پروژه‌های الکترونیکی آماتوری و حرفه‌ای مورد استفاده قرار می‌گیرد. تولیدکنندگان مختلفی مانند DEC، Semtech و دیگران، نسخه‌های متنوعی از آن را عرضه می‌کنند که اغلب در بسته‌بندی DO-7 (شیشه‌ای شفاف با نوار قرمز) ارائه می‌شود. این قطعه نه تنها برای علاقه‌مندان به رادیوهای قدیمی، بلکه برای مهندسان الکترونیک که به دنبال دیودهایی با افت ولتاژ پایین هستند، گزینه‌ای ایدئال است.

ویژگی‌های فنی کلیدی

دیود 1N60 با مشخصات فنی زیر، عملکردی قابل اعتماد ارائه می‌دهد:

• ولتاژ معکوس پیک (VRM): تا 45-50 ولت، که آن را برای مدارهای با ولتاژ متوسط مناسب می‌کند.
• جریان مستقیم متوسط (IO): 50 میلی‌آمپر، با قابلیت جریان پیک تا 150 میلی‌آمپر.
• افت ولتاژ مستقیم (Vf): بسیار پایین، حدود 0.28 تا 0.3 ولت در جریان 1 میلی‌آمپر، که این ویژگی آن را از دیودهای سیلیکونی متمایز می‌کند و برای کاربردهای حساس به انرژی مفید است.
• ظرفیت خازنی (Junction Capacitance): حدود 1 پیکوفاراد، که سرعت پاسخ‌دهی بالایی در فرکانس‌های بالا فراهم می‌کند.
• دمای عملیاتی: تا 75 درجه سانتی‌گراد، با جریان معکوس بسیار کم (lR) برای کاهش تلفات.
• جنس و ساختار: بر پایه ژرمانیوم با اتصال فلزی-سیلیکونی، که رسانایی اکثریتی را تضمین می‌کند.

این ویژگی‌ها باعث می‌شوند 1N60 در مدارهایی که نیاز به خطی‌بودن بالا و تشخیص دقیق سیگنال دارند، برتری داشته باشد.

کاربردهای رایج

دیود 1N60 در زمینه‌های متنوعی کاربرد دارد:

• رادیوهای کریستالی (Crystal Radios): به عنوان دیود تشخیص‌دهنده سیگنال‌های AM/FM، بدون نیاز به منبع تغذیه خارجی.
• تشخیص سیگنال‌های RF: در مدارهای تلویزیونی قدیمی، رادیوهای AM/TV و حتی پروژه‌های DIY برای ساخت گیرنده‌های ساده.
• مدارهای فیدبک و RF: به دلیل ظرفیت پایین و سرعت بالا، در کاربردهای مایکروویو و تشخیص فرکانس‌های بالا استفاده می‌شود.
• پروژه‌های الکترونیکی آماتوری: جایگزینی برای دیودهایی مانند 1N34A در ساخت پدال‌های گیتار (مانند فازرها) یا مدارهای صوتی قدیمی.
• کاربردهای صنعتی: در سنسورها و مدارهای حفاظتی که نیاز به افت ولتاژ کم دارند.

با توجه به عملکرد خطی عالی، این دیود می‌تواند جایگزین مدل‌هایی مانند 1N294، 1N295 یا CK706 شود.

مزایا و نکات برجسته

یکی از بزرگ‌ترین مزایای 1N60، افت ولتاژ پایین آن است که مصرف انرژی را به حداقل می‌رساند و کارایی مدار را افزایش می‌دهد. همچنین، جریان معکوس بسیار کم (تا 50 میکروآمپر در 10 ولت) آن را برای مدارهای حساس به نویز ایدئال می‌کند. در مقایسه با دیودهای شاتکی مدرن، 1N60 حس نوستالژیک و عملکرد کلاسیک را ارائه می‌دهد، در حالی که قیمت مناسبی دارد. با این حال، به دلیل حساسیت به دما، در محیط‌های گرم باید با احتیاط استفاده شود.

سؤالات متداول (FAQ)

1. دیود 1N60 ژرمانیوم است یا سیلیکونی؟ دیود 1N60 اساساً یک دیود ژرمانیوم نقطه‌تماس است، اما برخی datasheetها به اتصال فلزی-سیلیکونی اشاره می‌کنند که رسانایی اکثریتی را فراهم می‌کند. در عمل، رفتار آن مشابه دیودهای ژرمانیوم کلاسیک است و برای کاربردهای RF مناسب‌تر از دیودهای سیلیکونی است.
2. افت ولتاژ مستقیم (Vf) دیود 1N60 چقدر است؟ افت ولتاژ مستقیم معمولاً بین 0.28 تا 0.3 ولت در جریان 1 میلی‌آمپر است، اما بسته به批 تولید، می‌تواند تا 0.49 یا حتی بالاتر برسد. این مقدار پایین، آن را برای مدارهای کم‌مصرف ایدئال می‌کند.
3. آیا دیود 1N60 برای پروژه‌های مدرن مناسب است؟ بله، به ویژه در پروژه‌های RF و رادیویی DIY. با این حال، برای کاربردهای پرقدرت یا محیط‌های صنعتی مدرن، دیودهای شاتکی جدیدتر ممکن است گزینه بهتری باشند، اما 1N60 برای حفظ اصالت مدارهای قدیمی عالی است.
