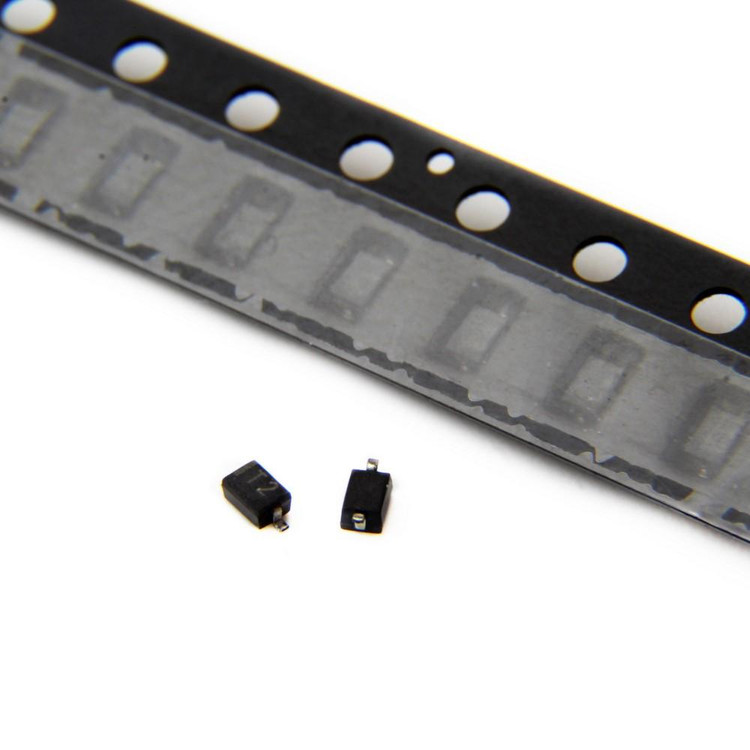

دیود 1SV215

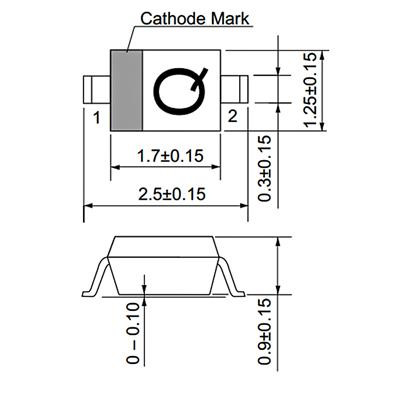

در دنیای الکترونیک مدرن، جایی که دقت و کارایی در تنظیم فرکانس‌ها حرف اول را می‌زند، دیود واریکاپ 1SV215 از شرکت معتبر توشیبا (Toshiba) به عنوان یک قطعه کلیدی برجسته می‌شود. این دیود، که از نوع سیلیکونی اپیتاکسیال پلانار (Silicon Epitaxial Planar) است، специально برای کاربردهای تنظیم در سیستم‌های تلویزیون کابلی (CATV Tuning) طراحی شده و با ویژگی‌های برتر خود، گزینه‌ای ایده‌آل برای مهندسان و طراحان مدارهای الکترونیکی به شمار می‌رود. با بسته‌بندی کوچک SOD-323 (یا USC)، این قطعه فضای کمی اشغال می‌کند و برای دستگاه‌های compact مانند تیونرهای کوچک بسیار مناسب است.

ویژگی‌های کلیدی 1SV215

این دیود با تمرکز بر عملکرد بالا، مشخصات فنی چشمگیری ارائه می‌دهد که آن را از رقبا متمایز می‌کند:

• نسبت ظرفیت بالا: C2V/C25V = 10.5 (typ.)، که امکان تنظیم دقیق ظرفیت را در محدوده وسیعی از ولتاژها فراهم می‌کند.
• مقاومت سری پایین: rs = 0.6 Ω (typ.)، که منجر به کاهش تلفات انرژی و بهبود کارایی مدار می‌شود.
• ویژگی‌های C-V عالی: منحنی ظرفیت-ولتاژ (C-V) این دیود بسیار دقیق است و خطای پیگیری (Tracking Error) آن حداقل می‌باشد، که این امر برای کاربردهای حساس به فرکانس حیاتی است.
• ولتاژ کاری: تا 30V، با ظرفیت تقریبی 26pF در شرایط استاندارد، که پایداری بالایی در محیط‌های مختلف ارائه می‌دهد.
• مزایای اضافی: مقاومت در برابر نویز، عمر طولانی و سازگاری با فرآیندهای تولید مدرن، که آن را برای استفاده در دستگاه‌های مصرفی و صنعتی مناسب می‌سازد.

کاربردهای 1SV215

1SV215 نه تنها در سیستم‌های CATV (تلویزیون کابلی) کاربرد دارد، بلکه در مدارهای تنظیم الکترونیکی گیرنده‌ها (Electronic Tuning in Receivers)، تیونرهای رادیویی، و حتی برخی سیستم‌های ارتباطی بی‌سیم مورد استفاده قرار می‌گیرد. این دیود با توانایی تغییر ظرفیت بر اساس ولتاژ اعمال‌شده، نقش مهمی در فیلترهای tunable و مدارهای VCO (Voltage-Controlled Oscillator) ایفا می‌کند. اگر شما یک مهندس الکترونیک هستید که به دنبال بهینه‌سازی عملکرد تیونرهای کوچک هستید، 1SV215 می‌تواند انتخابی هوشمندانه باشد.

با استفاده از این دیود، می‌توانید مدارهایی با مصرف انرژی پایین‌تر و دقت بالاتر طراحی کنید، که در نهایت منجر به محصولات نهایی با کیفیت برتر می‌شود.

سوالات متداول (FAQ)

1. دیود 1SV215 چیست و چه کاربردی دارد؟ 1SV215 یک دیود واریکاپ (Variable Capacitance Diode) از توشیبا است که برای تنظیم فرکانس در سیستم‌های CATV و گیرنده‌های الکترونیکی استفاده می‌شود. این قطعه با تغییر ظرفیت بر اساس ولتاژ، امکان تنظیم دقیق مدارها را فراهم می‌کند.
2. مشخصات فنی اصلی 1SV215 کدامند؟ این دیود دارای نسبت ظرفیت 10.5 (typ.)، مقاومت سری 0.6 Ω (typ.)، ولتاژ کاری تا 30V و ویژگی‌های C-V عالی است. همچنین در بسته‌بندی کوچک SOD-323 عرضه می‌شود که برای تیونرهای compact ایده‌آل است.
3. آیا 1SV215 برای پروژه‌های DIY مناسب است؟ بله، با ویژگی‌های ساده و عملکرد قابل اعتماد، این دیود برای پروژه‌های الکترونیکی خانگی مانند ساخت تیونرهای رادیویی یا مدارهای تنظیم فرکانس مناسب است، اما نیاز به دانش پایه الکترونیک دارد.

برای خرید دیود 1SV215 با کیفیت اصلی و قیمت مناسب، به سایت E366.ir مراجعه کنید و از خدمات حرفه‌ای آن‌ها بهره‌مند شوید.
