ماژول DS18B20 MODULE

ماژول حسگر دما DS18B20 یک حسگر دیجیتال پیشرفته و بسیار قابل اعتماد است که توسط شرکت Maxim Integrated تولید شده و برای کاربردهای متنوع از سیستم‌های صنعتی تا پروژه‌های الکترونیکی DIY طراحی شده است. این حسگر از پروتکل ارتباطی 1-Wire استفاده می‌کند که آن را به گزینه‌ای ایده‌آل برای مهندسان، علاقه‌مندان و توسعه‌دهندگان تبدیل می‌کند که به دنبال اندازه‌گیری دقیق دما با حداقل پیچیدگی در سیم‌کشی هستند. چه در حال ساخت یک سیستم هوشمند خانگی، ایستگاه هواشناسی یا راه‌حل‌های نظارتی صنعتی باشید، DS18B20 عملکرد و انعطاف‌پذیری بی‌نظیری ارائه می‌دهد.

ویژگی‌های کلیدی ماژول حسگر دما DS18B20

1. اندازه‌گیری دما با دقت بالا

DS18B20 دامنه اندازه‌گیری دما از -55°C تا +125°C را با دقت چشمگیر ±0.5°C در محدوده -10°C تا +85°C ارائه می‌دهد. رزولوشن قابل تنظیم آن (9 تا 12 بیت) به کاربران امکان می‌دهد بین دقت و سرعت تبدیل تعادل برقرار کنند، به‌طوری که رزولوشن 12 بیتی افزایش دمایی به اندازه 0.0625°C را فراهم می‌کند.

2. رابط 1-Wire برای اتصال ساده

DS18B20 از پروتکل 1-Wire استفاده می‌کند که تنها به یک خط داده (و زمین) برای ارتباط با میکروکنترلرهایی مانند Arduino، ESP32 یا Raspberry Pi نیاز دارد. این ویژگی پیچیدگی سیم‌کشی را کاهش داده و برای پروژه‌هایی که تعداد پین‌های موجود محدود است، ایده‌آل است. علاوه بر این، هر حسگر دارای یک کد سریال 64 بیتی منحصربه‌فرد است که امکان استفاده از چندین حسگر DS18B20 روی یک باس داده را فراهم می‌کند و برای نظارت چندنقطه‌ای دما مناسب است.

3. حالت‌های تغذیه دوگانه

DS18B20 از دو پیکربندی تغذیه پشتیبانی می‌کند:

• حالت عادی: نیاز به اتصال سه‌سیمه (VDD، GND و داده) با محدوده منبع تغذیه 3.0V تا 5.5V دارد.
• حالت پارازیت: نیازی به منبع تغذیه خارجی ندارد و با دریافت توان از خط داده، تنها به دو سیم (داده و زمین) نیاز دارد. این حالت برای کاربردها در محیط‌های دورافتاده یا محدود از نظر فضا بسیار مناسب است.

4. طراحی مقاوم و چندمنظوره

DS18B20 در قالب‌های مختلفی مانند بسته TO-92 (شبیه به ترانزیستور) و پروب‌های ضدآب با محفظه استیل ضدزنگ عرضه می‌شود که برای محیط‌های سخت مانند محلول‌های شیمیایی، خاک یا کاربردهای زیرآبی مناسب است. نسخه ضدآب، که اغلب با کابل 2 متری عرضه می‌شود، برای نظارت بر دما در آکواریوم‌ها، دیگ‌های بخار یا محیط‌های بیرونی ایده‌آل است.

5. قابلیت هشدار قابل برنامه‌ریزی

DS18B20 دارای ویژگی هشدار غیرفرّار است که به کاربران امکان تنظیم آستانه‌های دمایی بالا و پایین را می‌دهد. هنگامی که دما از این حدود فراتر رود، حسگر می‌تواند هشداری ایجاد کند که برای کاربردهایی مانند سیستم‌های HVAC، کنترل‌های صنعتی یا اتوماسیون خانگی هوشمند ارزشمند است.

6. بهره‌وری انرژی

با مصرف توان پایین حدود 1mA در حین اندازه‌گیری دما، DS18B20 از نظر انرژی کارآمد است و برای پروژه‌های با تغذیه باتری مناسب است.

کاربردهای ماژول حسگر دما DS18B20

تطبیق‌پذیری DS18B20 آن را به گزینه‌ای مناسب برای طیف گسترده‌ای از کاربردها تبدیل می‌کند:

• اتوماسیون خانگی: نظارت و کنترل دمای اتاق، سیستم‌های HVAC یا ترموستات‌های هوشمند.
• سیستم‌های صنعتی: ردیابی دما در ماشین‌آلات، انبارها یا کارخانه‌های فرآوری شیمیایی.
• نظارت محیطی: ساخت ایستگاه‌های هواشناسی یا سیستم‌های نظارتی گلخانه.
• الکترونیک مصرفی: ادغام در دماسنج‌ها، یخچال‌ها یا فریزرها.
• پروژه‌های IoT: ترکیب با میکروکنترلرهایی مانند Arduino یا ESP32 برای ایجاد راه‌حل‌های نظارتی دما مبتنی بر اینترنت اشیا.
• محیط‌های سخت: استفاده از نسخه ضدآب برای کاربردها در آکواریوم‌ها، خطوط لوله یا محیط‌های بیرونی.

چرا DS18B20 را انتخاب کنیم؟

• دقت و قابلیت اطمینان: توسط سازنده کالیبره شده برای اندازه‌گیری‌های دقیق و ثابت.
• سهولت استفاده: سازگار با پلتفرم‌های محبوب مانند Arduino و Raspberry Pi، با کتابخانه‌های در دسترس (مانند OneWire و DallasTemperature) برای ساده‌سازی کدنویسی.
• قابلیت مقیاس‌پذیری: اتصال تا 127 حسگر روی یک باس داده برای نظارت در مقیاس بزرگ.
• قیمت مقرون‌به‌صرفه: ارائه عملکرد حرفه‌ای با قیمتی مناسب.

اتصال DS18B20 به میکروکنترلر

برای اتصال DS18B20 به میکروکنترلری مانند Arduino، مراحل زیر را دنبال کنید:

1. سیم‌کشی در حالت عادی:
   • پین VDD را به 3.3V یا 5V متصل کنید.
   • پین GND را به زمین میکروکنترلر متصل کنید.
   • پین DQ (داده) را به یک پین دیجیتال (مثلاً پین 2 در Arduino) متصل کنید.
   • یک مقاومت پول‌اپ 4.7kΩ بین پین DQ و VDD اضافه کنید تا ارتباط پایدار باشد.
2. سیم‌کشی در حالت پارازیت:
   • پین VDD را به GND متصل کنید.
   • پین DQ را به یک پین دیجیتال با مقاومت پول‌اپ 4.7kΩ به VDD متصل کنید.
   • پین GND را به زمین میکروکنترلر متصل کنید.

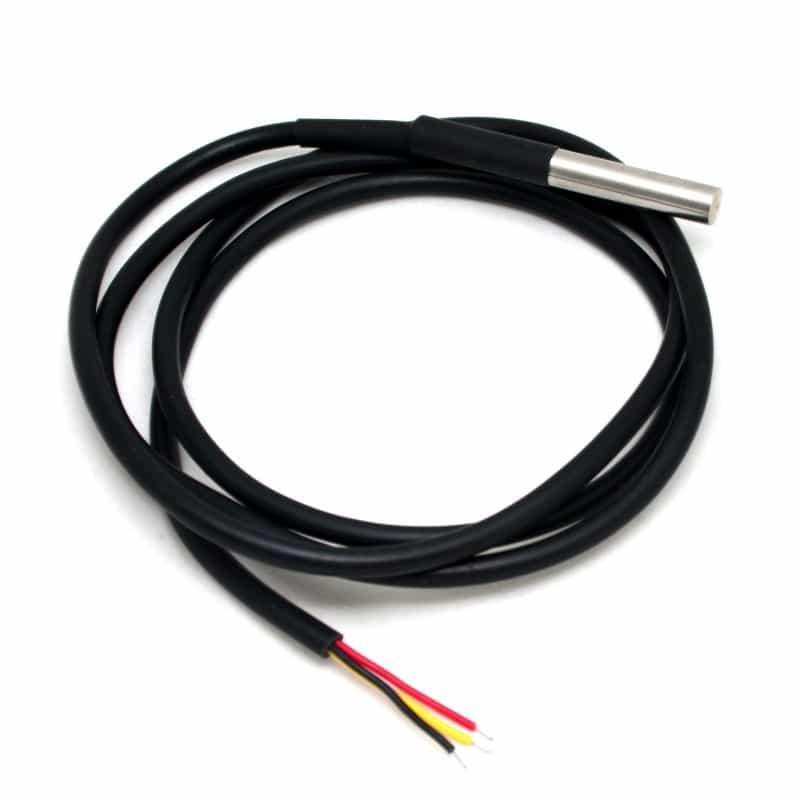

3. پروب ضدآب:
   • سیم قرمز: VDD (3.0–5.5V).
   • سیم زرد/سفید: داده (DQ).
   • سیم سیاه: GND.

توجه: همیشه پین‌های حسگر را بررسی کنید، زیرا اتصال نادرست می‌تواند به تراشه آسیب برساند. برای بسته TO-92، سطح صاف را رو به خود نگه دارید: پین سمت چپ GND، وسط DQ و سمت راست VDD است.

برنامه‌نویسی DS18B20

برای خواندن داده‌های دما، کتابخانه‌های OneWire و DallasTemperature را در Arduino IDE نصب کنید. در زیر نمونه‌ای از کد برای خواندن دما از یک حسگر DS18B20 آورده شده است:

DS18B20_Arduino_Code.ino

arduino

•

این کد حسگر را مقداردهی اولیه می‌کند، داده‌های دما را درخواست می‌کند و آن‌ها را به‌صورت سلسیوس و فارنهایت در مانیتور سریال نمایش می‌دهد.

پرسش‌های متداول (FAQs)

1. تفاوت بین حالت عادی و حالت پارازیت در DS18B20 چیست؟

حالت عادی به منبع تغذیه اختصاصی (3.0V–5.5V) متصل به پین VDD نیاز دارد و از سه سیم (VDD، GND، DQ) استفاده می‌کند. حالت پارازیت با دریافت توان از خط داده، نیازی به منبع تغذیه خارجی ندارد و تنها به دو سیم (DQ و GND) نیاز دارد. حالت پارازیت برای کاربردهایی با سیم‌کشی محدود مناسب است اما برای فواصل کوتاه‌تر و تعداد حسگرهای کمتر توصیه می‌شود.

2. آیا می‌توان چندین حسگر DS18B20 را به یک پین میکروکنترلر متصل کرد؟

بله، پروتکل 1-Wire در DS18B20 امکان استفاده از چندین حسگر روی یک پین داده را فراهم می‌کند. هر حسگر دارای کد سریال 64 بیتی منحصربه‌فرد است که میکروکنترلر را قادر می‌سازد تا داده‌های هر حسگر را به‌صورت جداگانه شناسایی و بخواند. کتابخانه‌هایی مانند DallasTemperature این فرآیند را ساده می‌کنند.

3. چگونه می‌توان اندازه‌گیری‌های دقیق دما با DS18B20 را تضمین کرد؟

برای اطمینان از دقت:

• از یک مقاومت پول‌اپ 4.7kΩ بین پین DQ و VDD استفاده کنید.
• اتصالات را بررسی کنید، به‌ویژه برای بسته TO-92، تا از آسیب به حسگر جلوگیری شود.
• حسگر را از منابع گرمایی (مانند برد میکروکنترلر) دور نگه دارید تا از تداخل جلوگیری شود.
• از نسخه ضدآب برای محیط‌های سخت استفاده کنید تا از خوردگی یا آسیب جلوگیری شود.

از کجا ماژول حسگر دما DS18B20 بخریم؟

برای خرید ماژول حسگر دما DS18B20 با کیفیت و قابل اعتماد، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین معتبر مجموعه گسترده‌ای از قطعات الکترونیکی، از جمله DS18B20 در نسخه‌های استاندارد و ضدآب، را با قیمت‌های رقابتی ارائه می‌دهد. چه یک علاقه‌مند باشید و چه یک حرفه‌ای، E366.ir با ارسال سریع و پشتیبانی عالی به شما کمک می‌کند تا پروژه‌های خود را به واقعیت تبدیل کنید.
