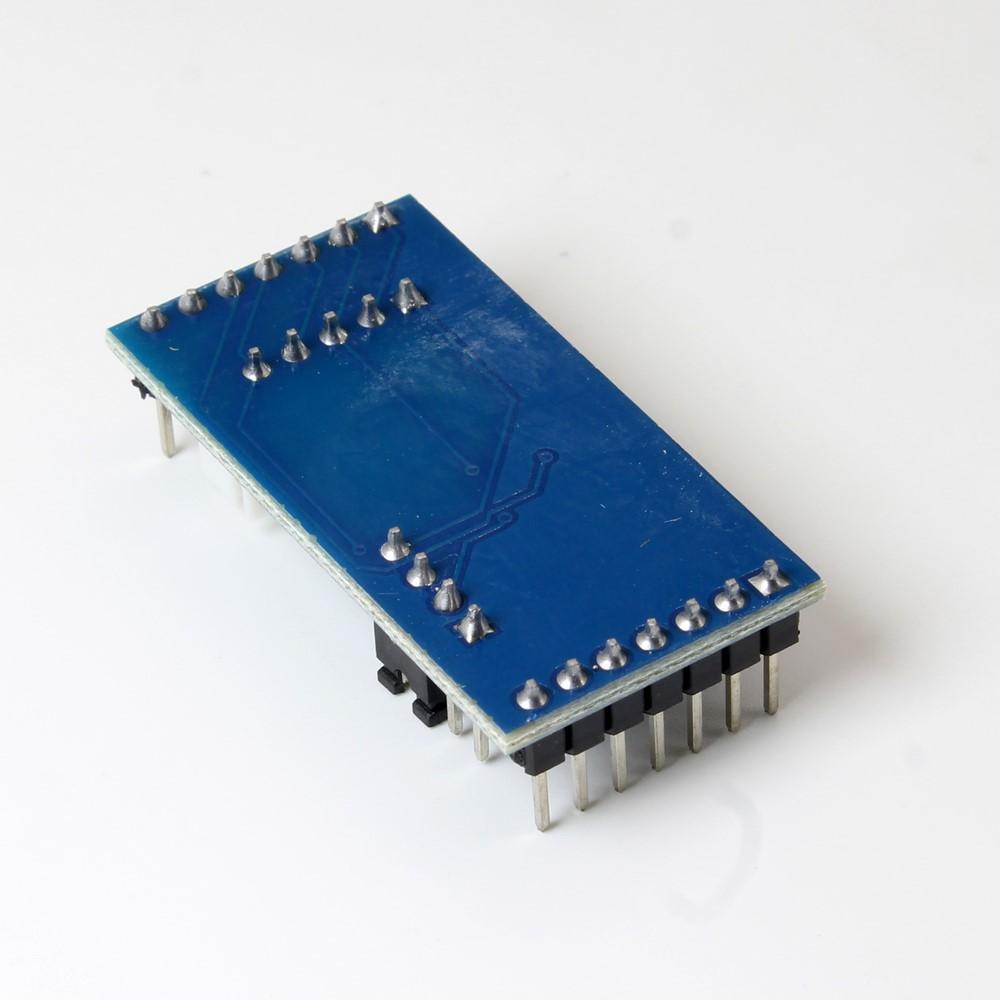

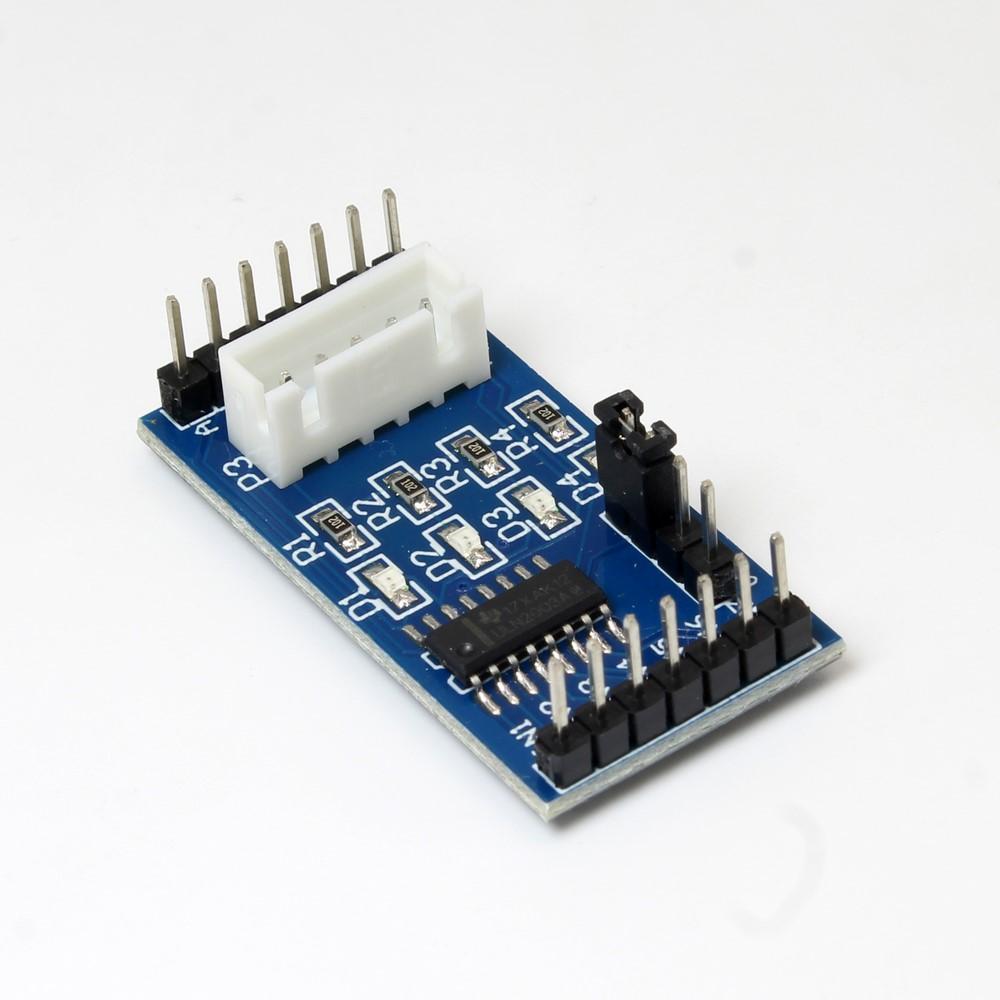

ماژول درایور استپر موتور DRIVER MOTOR STEPPER ULN2003

درایور موتور پله‌ای ULN2003 یکی از محبوب‌ترین و پرکاربردترین ماژول‌های الکترونیکی برای کنترل موتورهای پله‌ای، به‌ویژه موتور 28BYJ-48، است. این درایور به دلیل طراحی ساده، عملکرد قابل اعتماد و قیمت مقرون‌به‌صرفه، انتخابی ایده‌آل برای پروژه‌های رباتیک، اتوماسیون خانگی، پرینترهای سه‌بعدی و دستگاه‌های CNC است. ULN2003 با استفاده از آرایه‌های دارلینگتون (Darlington Arrays) امکان تقویت جریان و مدیریت بارهای با جریان بالا را فراهم می‌کند، در حالی که از میکروکنترلرهایی مانند آردوینو، رزبری‌پای یا سایر پلتفرم‌های توسعه محافظت می‌کند.

ویژگی‌های کلیدی درایور ULN2003

• ولتاژ کاری: 5 تا 12 ولت DC، مناسب برای اکثر موتورهای پله‌ای با ولتاژ پایین.

• جریان خروجی: تا 500 میلی‌آمپر در هر کانال، با قابلیت مدیریت بارهای تا 3.5 آمپر در صورت اتصال تمام خروجی‌ها.

• دیودهای محافظ (Flyback Diodes): مجهز به دیودهای داخلی برای جلوگیری از آسیب ناشی از ولتاژ معکوس (Back EMF) تولیدشده توسط موتور.

• پین‌های کنترلی: دارای 4 پین ورودی (IN1 تا IN4) برای کنترل دقیق فازهای موتور پله‌ای.

• LEDهای نشانگر: چهار LED برای نمایش وضعیت فعال بودن هر فاز، که عیب‌یابی و توسعه را ساده‌تر می‌کند.

• اتصال آسان: کانکتور JST استاندارد برای اتصال مستقیم موتورهای پله‌ای مانند 28BYJ-48.

• جامپر ON/OFF: امکان قطع و وصل سریع تغذیه موتور بدون نیاز به جدا کردن کابل‌ها.

مزایای استفاده از ULN2003

1. سهولت در استفاده: این ماژول به دلیل طراحی کاربرپسند و اتصال مستقیم به میکروکنترلرها، برای مبتدیان و حرفه‌ای‌ها مناسب است.

2. مقرون‌به‌صرفه: با هزینه‌ای کم، عملکردی قابل اعتماد ارائه می‌دهد که آن را برای پروژه‌های DIY و صنعتی مناسب می‌سازد.

3. محافظت از مدار: دیودهای داخلی از آسیب به میکروکنترلر در برابر ولتاژهای معکوس محافظت می‌کنند.

4. انعطاف‌پذیری: سازگار با انواع موتورهای پله‌ای یونی‌پولار با جریان تا 500 میلی‌آمپر.

کاربردها

• رباتیک: کنترل دقیق حرکت بازوها، چرخ‌ها یا مفاصل رباتیک.

• پرینترهای سه‌بعدی و CNC: جابجایی دقیق محورها برای چاپ یا برش.

• اتوماسیون خانگی: استفاده در سیستم‌های هوشمند مانند پرده‌های خودکار یا قفل‌های الکترونیکی.

• پروژه‌های آموزشی: یادگیری اصول کنترل موتور و برنامه‌نویسی میکروکنترلرها.

نحوه اتصال و راه‌اندازی

برای راه‌اندازی درایور ULN2003 با موتور پله‌ای 28BYJ-48 و یک آردوینو:

1. اتصال موتور به درایور: کانکتور 5 پین موتور را به سوکت JST ماژول ULN2003 وصل کنید.

2. اتصال به آردوینو:

   • پین‌های IN1 تا IN4 را به پین‌های دیجیتال آردوینو (مثلاً پین‌های 8، 9، 10 و 11) متصل کنید.

   • پین GND ماژول را به زمین آردوینو وصل کنید.

   • پین VCC را به یک منبع تغذیه خارجی 5 ولت (ترجیحاً جدا از آردوینو) متصل کنید.

3. تغذیه: از یک منبع تغذیه 5 ولت با جریان حداقل 1 آمپر استفاده کنید تا از عملکرد پایدار موتور اطمینان حاصل شود.

4. برنامه‌نویسی: از کتابخانه‌های Stepper یا AccelStepper در آردوینو برای کنترل موتور استفاده کنید.

سؤالات متداول (FAQ)

1. آیا می‌توانم درایور ULN2003 را با ولتاژ 12 ولت استفاده کنم؟

بله، درایور ULN2003 از ولتاژ 5 تا 12 ولت پشتیبانی می‌کند. با این حال، مطمئن شوید که موتور پله‌ای شما با ولتاژ انتخابی سازگار است. برای موتور 28BYJ-48، معمولاً ولتاژ 5 ولت توصیه می‌شود.

2. چرا موتور من هنگام استفاده از ULN2003 حرکت نمی‌کند؟

این مشکل ممکن است به دلایل زیر باشد:

• اتصالات نادرست بین درایور و آردوینو یا موتور.

• منبع تغذیه ناکافی (جریان کمتر از 500 میلی‌آمپر).

• کد برنامه‌نویسی اشتباه یا عدم استفاده از کتابخانه مناسب. اتصالات را بررسی کنید و از یک منبع تغذیه با جریان کافی استفاده کنید.

3. آیا ULN2003 برای موتورهای پله‌ای بی‌پولار مناسب است؟

خیر، ULN2003 برای موتورهای پله‌ای یونی‌پولار طراحی شده است. برای موتورهای بی‌پولار، درایورهایی مانند A4988 یا DRV8825 مناسب‌تر هستند.
