مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 250 میلی آمپر

مشخصات مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 250 میلی آمپر

مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 250 میلی آمپر از خانواده ماژول تغذیه AC به DC می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند Hi-Link Electronic Technology
• پکیج Module
• حداکثر ولتاژ ورودی 264 ولت
• حداقل ولتاژ ورودی 90 ولت
• ولتاژ خروجی 12 ولت
• تعداد خروجی 1 خروجی
• جریان خروجی 250 میلی آمپر
• نوع نصب روی برد Through Hole
• توان خروجی 3 وات

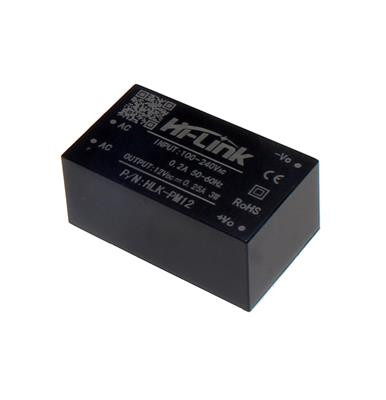

HLK-PM12 - ماژول منبع تغذیه سوئیچینگ

یک ماژول منبع تغذیه سوئیچینگ ایزوله شده و فشرده است که ولتاژ AC را به DC تبدیل می‌کند. این ماژول برای تأمین انرژی پایدار و ایمن در کاربردهای مختلف الکترونیکی استفاده می‌شود.

🧩 مشخصات کلی:

• نوع: منبع تغذیه سوئیچینگ ایزوله (AC-DC Converter)

• ورودی: 90V تا 264V AC

• خروجی: 12V DC ثابت

• توان خروجی: 3 وات

• راندمان: > 75%

⚙️ مشخصات فنی کلیدی:

• پین‌های اصلی:

  • L: سیم فاز (ورودی AC)

  • N: سیم نول (ورودی AC)

  • V+: خروجی مثبت ۱۲V DC

  • V-: خروجی منفی (زمین)

• جریان خروجی: ۱A (ماکسیمم)

• ریپل خروجی: < ۱۰۰mV (پیک تا پیک)

• دمای کاری: -۴۰°C تا +۸۵°C

• ایزولاسیون: ۳۰۰۰V AC (بین ورودی و خروجی)

• محافظت: اتصال کوتاه، اضافه بار، اضافه ولتاژ

💡 کاربردهای اصلی:

• تغذیه بردهای آردوینو و رزبری پای

• سیستم‌های روشنایی LED (ریل ۱۲V)

• دوربین‌های مداربسته و سیستم‌های امنیتی

• شارژرهای دستگاه‌های کوچک

• پروژه‌های IoT و خانه هوشمند

✅ مزایا:

• ایزولاسیون کامل ورودی و خروجی (امنیت بالا)

• ابعاد بسیار فشرده و نصب آسان

• قیمت بسیار مقرون‌به‌صرفه

• بازدهی انرژی بالا

• دارای محافظت داخلی در برابر اضافه بار و اتصال کوتاه

⚠️ محدودیت‌ها و هشدارهای ایمنی:

• ولتاژ بالا خطر مرگ دارد! هنگام کار با ورودی AC نهایت دقت را داشته باشید

• فقط برای استفاده در محیط خشک و بدون رطوبت

• از قرار دادن در نزدیکی منابع حرارتی خودداری شود

• حداکثر توان ۱۲ وات را نباید فراتر رفت

• خروجی ثابت ۱۲V است و قابل تنظیم نیست

🔍 مدل‌های مشابه و جایگزین:

• HLK-PM05: خروجی ۵V/۲A

• HLK-PM24: خروجی ۲۴V/۰٫۵A

• Mean Well RS-15-12: منبع تغذیه ۱۵W صنعتی

• XPPower JEL012: منبع تغذیه ۱۲W با کیفیت بالا

🎯 جمع‌بندی:
ماژول HLK-PM12 یک راه حل ایده‌آل برای پروژه‌هایی است که نیاز به منبع تغذیه ایزوله شده و قابل اعتماد از برق شهر دارند. این ماژول از قیمت پایین، ابعاد فشرده و ایمنی بالا، گزینه‌ای محبوب برای علاقه‌مندان و صنعتگران است. برای کاربردهای با توان متوسط تا ۱۲ وات کاملاً مناسب می‌باشد
