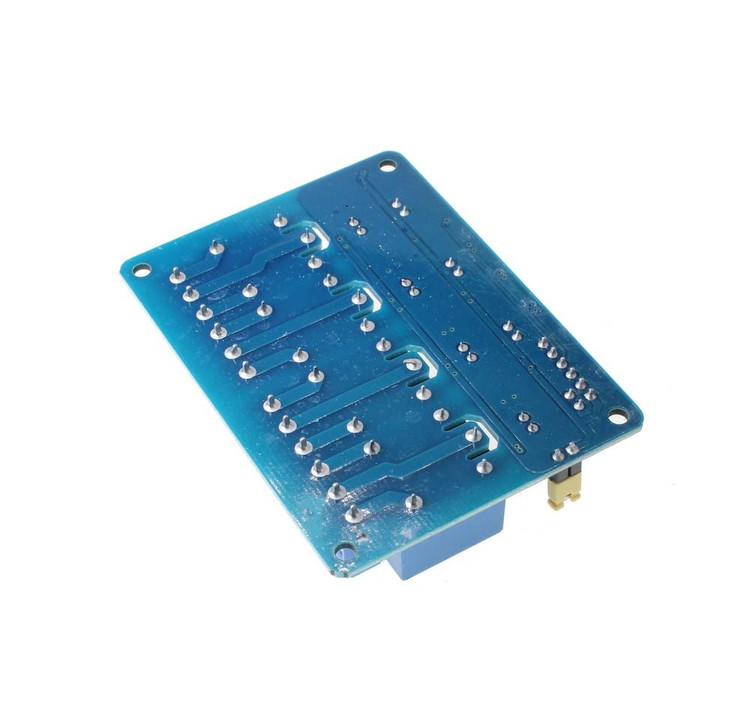

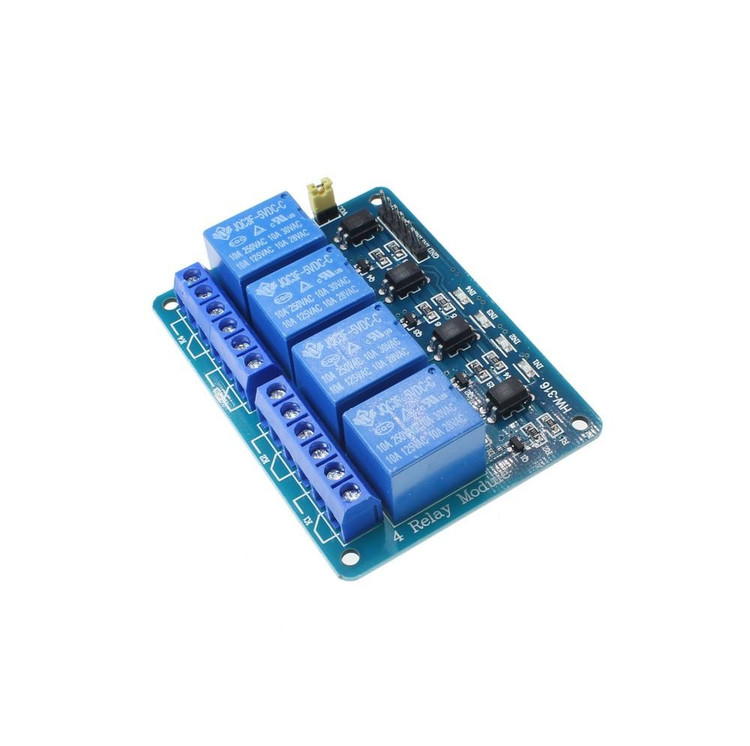

ماژول رله 5 ولت چهار کانال

ماژول رله 5 ولت 4 کاناله یکی از ابزارهای کلیدی در پروژه‌های اتوماسیون و کنترل هوشمند است که به شما امکان می‌دهد دستگاه‌های پرقدرت مانند لامپ‌ها، موتورها، پمپ‌ها، شیرهای برقی و سایر تجهیزات الکتریکی با ولتاژ بالا را به راحتی از طریق میکروکنترلرهایی مانند آردوینو، رزبری‌پای، AVR، ARM یا PLC کنترل کنید. این ماژول با طراحی استاندارد و عملکرد قابل اعتماد، گزینه‌ای ایده‌آل برای پروژه‌های خانگی، صنعتی و کشاورزی هوشمند محسوب می‌شود.

ماژول رله 4 کاناله با ولتاژ کاری 5 ولت DC طراحی شده و هر کانال آن می‌تواند جریان تا 10 آمپر در ولتاژ 250 ولت AC یا 30 ولت DC را تحمل کند. این قابلیت، آن را برای کنترل تجهیزات متنوع با توان بالا مناسب می‌سازد. وجود ایزولاسیون اپتیکال (optocoupler) در این ماژول، ایمنی بالایی را برای میکروکنترلر فراهم می‌کند و از آسیب به مدارهای حساس جلوگیری می‌نماید.

ویژگی‌های کلیدی

• چهار کانال مستقل: مجهز به 4 رله مجزا برای کنترل همزمان چندین دستگاه.

• ولتاژ کاری: 5 ولت DC، سازگار با اکثر میکروکنترلرها.

• ظرفیت بالا: پشتیبانی از 250 ولت AC با جریان 10 آمپر یا 30 ولت DC با جریان 10 آمپر.

• ایزولاسیون اپتیکال: استفاده از اپتوکوپلر 817c برای جداسازی ایمن سیگنال‌های ورودی و خروجی.

• چراغ‌های LED نشانگر: نمایش وضعیت روشن/خاموش هر رله و منبع تغذیه.

• اتصال آسان: مجهز به کانکتورهای پین هدر و ترمینال پیچی برای اتصال سریع و مطمئن.

• کاربرد گسترده: مناسب برای هوشمندسازی خانه، کنترل صنعتی، کشاورزی هوشمند، سیستم‌های امنیتی و پروژه‌های DIY.

کاربردها

ماژول رله 5 ولت 4 کاناله در طیف وسیعی از پروژه‌ها کاربرد دارد:

• هوشمندسازی خانه: کنترل روشنایی، سیستم‌های تهویه، درب‌های برقی و لوازم خانگی.

• اتوماسیون صنعتی: مدیریت ماشین‌آلات، موتورها و سیستم‌های کنترلی در کارخانه‌ها.

• کشاورزی هوشمند: کنترل سیستم‌های آبیاری، گلخانه‌ها و پمپ‌های آب.

• پروژه‌های DIY و آموزشی: ایده‌آل برای دانشجویان و علاقه‌مندان به الکترونیک برای یادگیری و پیاده‌سازی پروژه‌های خلاقانه.

نحوه کار

این ماژول با دریافت سیگنال‌های کنترلی با سطح منطقی پایین (LOW) یا بالا (HIGH) از میکروکنترلر عمل می‌کند. هنگامی که سیگنال LOW به پین ورودی اعمال شود، اپتوکوپلر فعال شده، ترانزیستور هدایت می‌کند و کویل رله برق‌دار می‌شود. در نتیجه، کنتاکت نرمال باز (NO) بسته شده و دستگاه متصل روشن می‌شود. در حالت سیگنال HIGH، کنتاکت نرمال بسته (NC) فعال است. این مکانیزم امکان کنترل ایمن و دقیق دستگاه‌های پرقدرت را فراهم می‌کند.

مشخصات فنی

• ولتاژ کاری: 5 ولت DC

• جریان مورد نیاز هر کانال: 15-20 میلی‌آمپر

• ظرفیت رله: 250 ولت AC/10 آمپر، 30 ولت DC/10 آمپر

• نوع کانکتور: پین هدر و ترمینال پیچی

• ایزولاسیون: اپتوکوپلر 817c

• ابعاد استاندارد: مناسب برای نصب در بردهای پروتوتایپ و پروژه‌های صنعتی

• نشانگر وضعیت: LED برای هر رله و منبع تغذیه

مزایا

• انعطاف‌پذیری: سازگاری با انواع میکروکنترلرها و بردهای کنترلی.

• ایمنی بالا: ایزولاسیون اپتیکال برای حفاظت از مدارهای کنترلی.

• نصب آسان: طراحی کاربرپسند با کانکتورهای استاندارد.

• دوام و پایداری: رله‌های باکیفیت با عمر طولانی.

سوالات متداول (FAQ)

1. آیا می‌توان ماژول رله 4 کاناله را مستقیماً از پین‌های 5 ولت آردوینو تغذیه کرد؟

خیر، به دلیل مصرف جریان بالای ماژول (15-20 میلی‌آمپر برای هر کانال)، توصیه می‌شود از یک منبع تغذیه خارجی 5 ولت برای ماژول استفاده کنید. تغذیه مستقیم از پین‌های آردوینو ممکن است به برد آسیب برساند، زیرا پین‌های آردوینو معمولاً تنها 40 میلی‌آمپر جریان ارائه می‌دهند.

2. تفاوت بین کنتاکت‌های نرمال باز (NO) و نرمال بسته (NC) چیست؟

کنتاکت نرمال باز (NO) در حالت عادی باز است و با فعال شدن رله بسته می‌شود تا جریان را به دستگاه متصل انتقال دهد. کنتاکت نرمال بسته (NC) در حالت عادی بسته است و با فعال شدن رله باز می‌شود. این ویژگی امکان انتخاب حالت‌های مختلف کنترلی را فراهم می‌کند.

3. آیا این ماژول برای پروژه‌های خانگی ایمن است؟

بله، ماژول رله 4 کاناله با ایزولاسیون اپتیکال طراحی شده که ایمنی بالایی را برای کنترل دستگاه‌های پرقدرت فراهم می‌کند. با این حال، هنگام کار با ولتاژهای بالا (مانند 250 ولت AC)، باید احتیاط‌های لازم را رعایت کرده و از نصب صحیح و ایمن اطمینان حاصل کنید.
