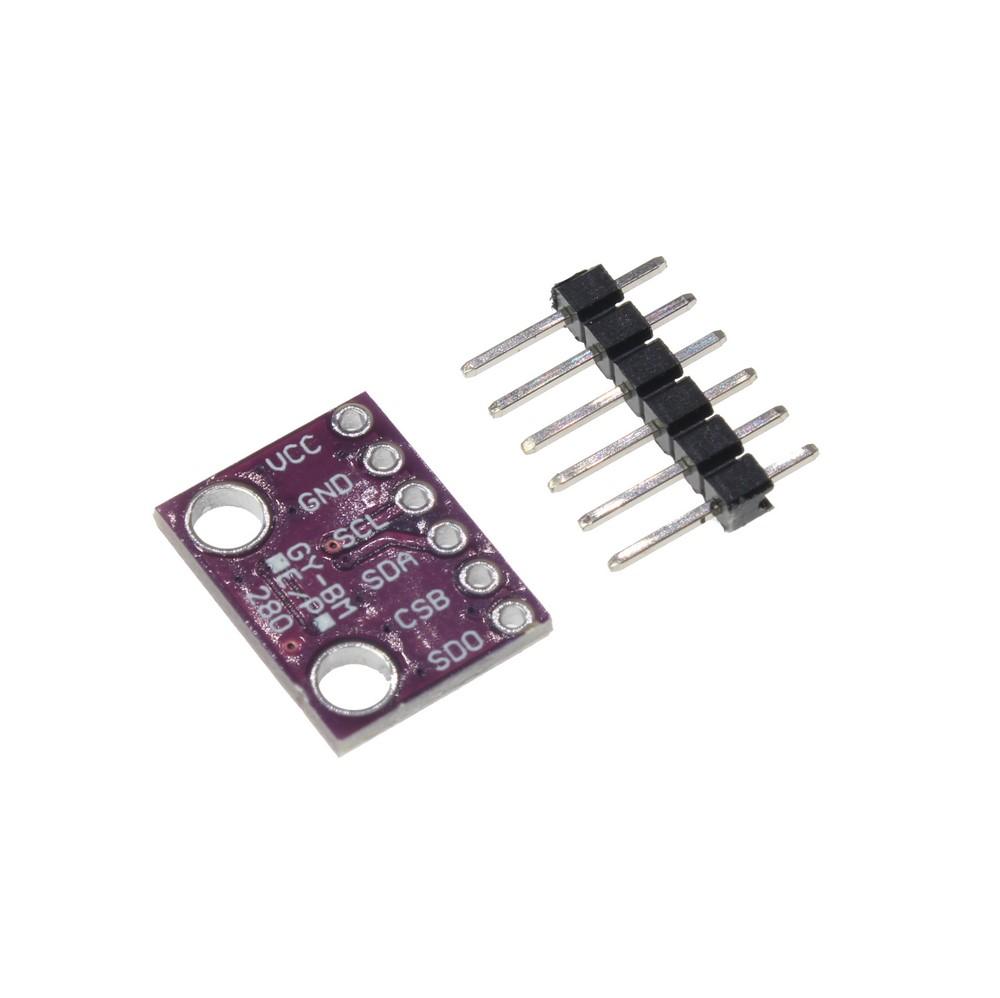

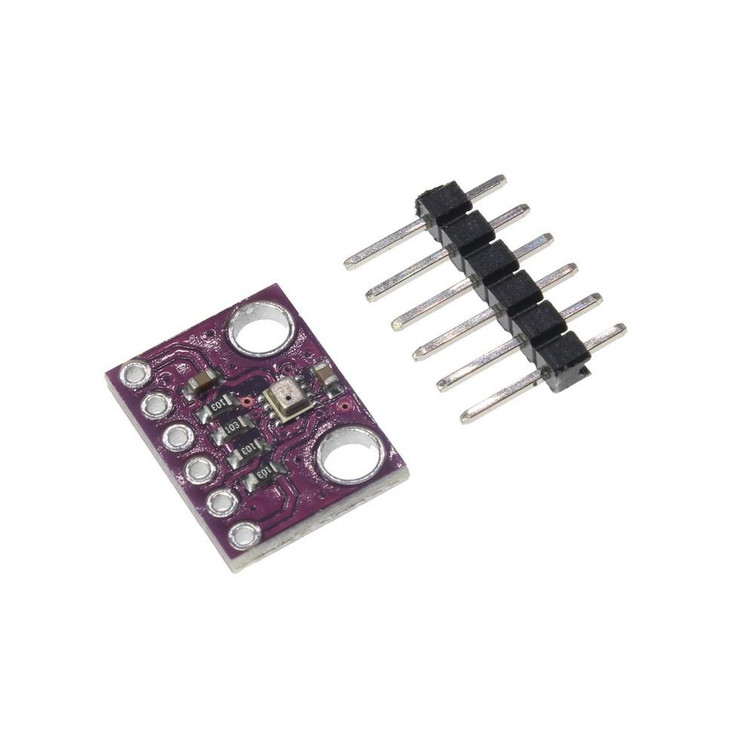

ماژول BMP280 MODULE

ماژول BMP280، محصولی پیشرفته از شرکت بوش سنسورتک (Bosch Sensortec)، یک سنسور دیجیتال با دقت بالا و مصرف انرژی پایین است که برای اندازه‌گیری فشار بارومتریک و دمای محیط طراحی شده است. این ماژول به‌عنوان جانشین بهبودیافته سنسورهای قبلی مانند BMP085، BMP180 و BMP183، با عملکردی برتر و ابعاد بسیار کوچک (2.0 × 2.5 میلی‌متر) ارائه شده است. BMP280 به دلیل دقت بالا (±1 hPa برای فشار و ±1.0°C برای دما) و پشتیبانی از رابط‌های I2C و SPI، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی، هواشناسی، ناوبری، و حتی کاربردهای ارتفاع‌سنجی با دقت ±1 متر است.

این ماژول با مصرف انرژی ناچیز (2.7µA در فرکانس 1Hz) برای دستگاه‌های باتری‌محور مانند گوشی‌های هوشمند، ماژول‌های GPS، ساعت‌های هوشمند و سیستم‌های اینترنت اشیا (IoT) بسیار مناسب است. BMP280 با بهره‌گیری از فناوری پیزورزیستیو، داده‌های دقیق و قابل‌اعتمادی را ارائه می‌دهد و به دلیل وجود فیلتر IIR داخلی، نویز در اندازه‌گیری‌ها به حداقل می‌رسد.

ویژگی‌های کلیدی

• دقت بالا: اندازه‌گیری فشار بارومتریک با دقت ±1 hPa و دما با دقت ±1.0°C.

• محدوده اندازه‌گیری گسترده: فشار 300 تا 1100 hPa (معادل ارتفاع -500 تا +9000 متر نسبت به سطح دریا) و دمای -40 تا +85°C.

• رابط‌های ارتباطی متنوع: پشتیبانی از پروتکل‌های I2C (تا 3.4 مگاهرتز) و SPI (تا 10 مگاهرتز).

• مصرف انرژی پایین: مناسب برای کاربردهای باتری‌محور با حالت‌های مختلف صرفه‌جویی در انرژی (Sleep، Normal، Forced).

• ابعاد کوچک: طراحی فشرده برای استفاده در پروژه‌های با محدودیت فضا.

• فیلتر IIR داخلی: کاهش نویز و افزایش دقت داده‌ها با قابلیت تنظیم ضریب فیلتر.

• امکان ارتفاع‌سنجی: محاسبه ارتفاع با دقت ±1 متر به دلیل رابطه مستقیم فشار با ارتفاع.

کاربردها

ماژول BMP280 در طیف گسترده‌ای از پروژه‌ها و صنایع کاربرد دارد، از جمله:

• هواشناسی: اندازه‌گیری دقیق فشار و دما برای پیش‌بینی وضعیت جوی.

• ارتفاع‌سنجی: استفاده در پهپادها، موشک‌های مدل و تجهیزات ورزشی برای محاسبه ارتفاع.

• اینترنت اشیا (IoT): ادغام در دستگاه‌های هوشمند برای مانیتورینگ محیطی.

• ناوبری: بهبود دقت سیستم‌های GPS با داده‌های ارتفاع.

• کشاورزی هوشمند: استفاده در سیستم‌های آبیاری حساس به فشار و دما.

• پروژه‌های آموزشی و تحقیقاتی: مناسب برای آزمایش‌های علمی و پروژه‌های دانشجویی.

مشخصات فنی

• ولتاژ کاری: 1.71 تا 3.6 ولت (توصیه‌شده 3.3 ولت؛ برای استفاده با 5 ولت نیاز به مبدل سطح ولتاژ است).

• جریان مصرفی: 2.7µA در فرکانس 1Hz.

• ابعاد ماژول: 11.5 × 15 میلی‌متر (در نسخه‌های استاندارد breakout board).

• رابط‌های ارتباطی:

  • I2C: آدرس پیش‌فرض 0x76 (با اتصال SDO به GND) یا 0x77 (با اتصال SDO به Vcc).

  • SPI: پشتیبانی از حالت‌های 3-wire و 4-wire با انتخاب CSB.

• دقت فشار: ±0.12 hPa (معادل ±1 متر در ارتفاع‌سنجی).

• دمای کاری: -40 تا +85 درجه سانتی‌گراد.

• فیلتر و Oversampling: قابلیت تنظیم Oversampling تا 16 برابر برای دما و فشار، همراه با فیلتر IIR برای کاهش نویز.

نحوه اتصال و استفاده

ماژول BMP280 به‌راحتی با میکروکنترلرهایی مانند آردوینو، ESP32، و Raspberry Pi قابل‌استفاده است. برای اتصال به آردوینو با ولتاژ 5 ولت، استفاده از مبدل سطح ولتاژ (Level Shifter) ضروری است، زیرا ماژول با ولتاژ 3.3 ولت کار می‌کند. مراحل راه‌اندازی:

1. اتصال سخت‌افزاری:

   • VCC: به 3.3 ولت متصل شود.

   • GND: به زمین مدار.

   • SCL/SDA: برای ارتباط I2C به پین‌های مربوطه (مثلاً A5/A4 در آردوینو Uno).

   • CSB/SDO: برای انتخاب رابط (I2C یا SPI) و تنظیم آدرس I2C.

2. نصب کتابخانه: استفاده از کتابخانه Adafruit BMP280 برای آردوینو.

3. بارگذاری کد: نمونه کدها برای خواندن دما، فشار و ارتفاع در کتابخانه موجود است.

سوالات متداول (FAQ)

1. تفاوت ماژول BMP280 با BME280 چیست؟

ماژول BMP280 تنها دما و فشار را اندازه‌گیری می‌کند، درحالی‌که BME280 علاوه بر این دو، رطوبت را نیز اندازه‌گیری می‌کند. اگر به داده‌های رطوبت نیاز ندارید، BMP280 گزینه‌ای مقرون‌به‌صرفه‌تر است.

2. آیا می‌توان BMP280 را به آردوینو 5 ولت متصل کرد؟

بله، اما به دلیل ولتاژ کاری 3.3 ولت ماژول، باید از یک مبدل سطح ولتاژ برای پین‌های ارتباطی (SDA، SCL) و تغذیه استفاده کنید تا از آسیب به سنسور جلوگیری شود.

3. چگونه می‌توان آدرس I2C ماژول را تغییر داد؟

آدرس I2C پیش‌فرض 0x76 است (SDO به GND متصل). برای تغییر به 0x77، پین SDO را به Vcc (3.3 ولت) متصل کنید.

چرا BMP280 را انتخاب کنیم؟

BMP280 با ترکیب دقت بالا، مصرف انرژی پایین، و انعطاف‌پذیری در رابط‌های ارتباطی، انتخابی بی‌نظیر برای توسعه‌دهندگان و علاقه‌مندان به الکترونیک است. این ماژول نه‌تنها برای پروژه‌های حرفه‌ای، بلکه برای کاربردهای آموزشی و سرگرمی نیز مناسب است. اگر به دنبال سنسوری با کارایی بالا و قیمت مناسب هستید، BMP280 گزینه‌ای است که انتظارات شما را برآورده خواهد کرد.
