ماژول OV7670 CAMERA MODULE
OV7670 CAMERA MODULE
ندارد - کالای اصل 🏅
توضیحات

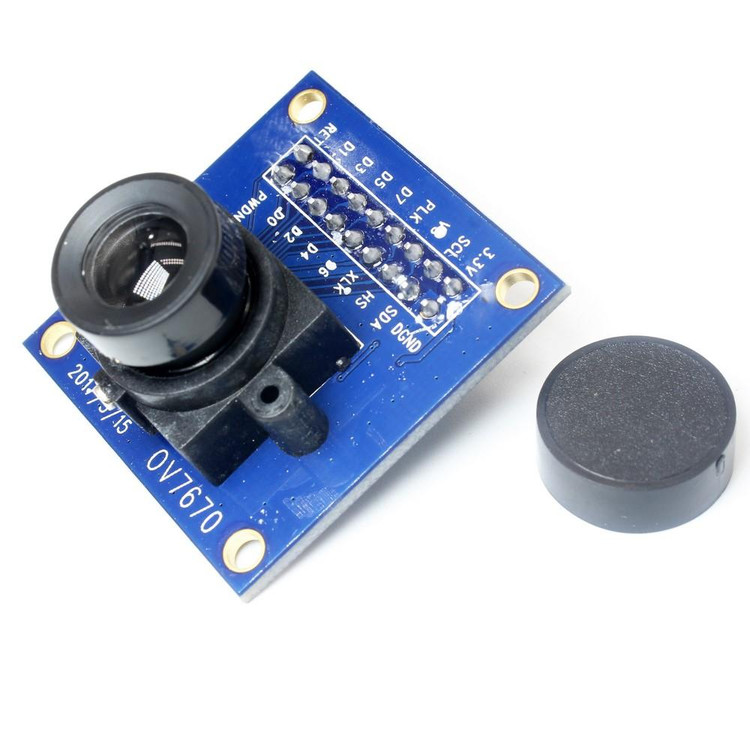

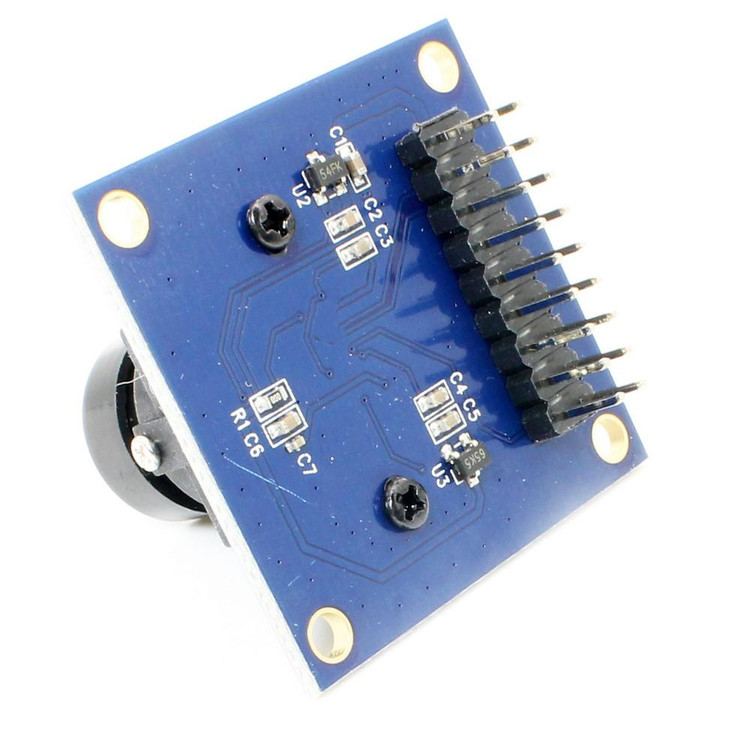

نام قطعه:ماژول OV7670 CAMERA MODULE
نام کارخانهای: OV7670 CAMERA MODULE
کارکرد Camera Module
ولتاژ کاری 3.3 ولت
نوع Camera Sensor Module
برند: CHINA
پکیج: Module
بستهبندی: Bulk
عنوان گروه: Video IC Development Tools
توضیحات: دوربین رنگی OV7670 قابل اتصال به میکروکنترلرها داکثر ابعاد تصویر 640 در 480 پیکسل قابلیت تصویر برداری با 30 فریم بر ثانیه برقراری ارتباط با میکروکنترلر از طریق رابط SCCB مشابه I2C
Function Camera Module
(Min) Operating Supply Voltage 3.3 V
Type Camera Sensor Module
Brand CHINA
Package Module
نقد و بررسی
ماژول دوربین OV7670 یک حسگر تصویر CMOS پیشرفته است که به دلیل اندازه کوچک، مصرف انرژی پایین و عملکرد بالا، به یکی از محبوبترین گزینهها برای پروژههای الکترونیکی و توسعهدهندگان تبدیل شده است. این ماژول با ارائه تصاویر با کیفیت VGA (رزولوشن 640x480) و نرخ فریم حداکثر 30 فریم بر ثانیه، قابلیتهای متنوعی را برای کاربردهای مختلف از جمله رباتیک، سیستمهای امنیتی، و پروژههای اینترنت اشیا (IoT) فراهم میکند. طراحی کممصرف و رابط استاندارد SCCB (سازگار با I2C) این ماژول را به گزینهای ایدهآل برای استفاده در کنار میکروکنترلرهایی مانند Arduino، STM32، و FPGA تبدیل کرده است.
OV7670 با بهرهگیری از فناوری OmniPixel شرکت OmniVision، کیفیت تصویر را با کاهش نویز الکتریکی و بهبود پایداری رنگها ارتقا میدهد. این ماژول از فرمتهای مختلف خروجی تصویر مانند YUV، RGB، و Raw RGB پشتیبانی میکند و قابلیت تنظیم پارامترهای تصویر مانند روشنایی، کنتراست، گاما، و تعادل رنگ سفید را از طریق رابط SCCB فراهم میسازد.
ویژگیهای کلیدی ماژول OV7670
-
رزولوشن و نرخ فریم: پشتیبانی از رزولوشن VGA (640x480) با حداکثر 30 فریم بر ثانیه و فرمتهای پایینتر مانند CIF (352x240).
-
مصرف انرژی پایین: ولتاژ کاری 2.5 تا 3.3 ولت و مصرف توان 60 میلیوات در حالت عادی (15 فریم بر ثانیه، فرمت YUV).
-
حساسیت بالا در نور کم: عملکرد بهینه در شرایط نوری ضعیف با فناوری حسگر پیشرفته.
-
پردازش تصویر داخلی: مجهز به قابلیتهایی مانند کنترل خودکار نوردهی (AEC)، تعادل رنگ سفید (AWB)، کنترل گین خودکار (AGC)، و کاهش نویز.
-
رابط ارتباطی: استفاده از رابط SCCB (مشابه I2C) با فرکانس حداکثر 400 کیلوهرتز برای پیکربندی آسان.
-
پشتیبانی از فرمتهای متنوع: خروجی در فرمتهای YUV/YCbCr 4:2:2، RGB565/555/444، و Raw RGB.
-
اندازه کوچک: طراحی فشرده، مناسب برای کاربردهای قابل حمل و پروژههای محدود به فضا.
کاربردهای ماژول OV7670
ماژول OV7670 به دلیل انعطافپذیری و کارایی بالا، در طیف گستردهای از پروژهها مورد استفاده قرار میگیرد:
-
رباتیک: استفاده در رباتهای خودکار برای تشخیص اشیا، ناوبری، و پردازش تصویر.
-
سیستمهای امنیتی: مناسب برای دوربینهای نظارتی و سیستمهای تشخیص حرکت.
-
اینترنت اشیا (IoT): ادغام در دستگاههای هوشمند برای ضبط و انتقال تصاویر.
-
پروژههای آموزشی: گزینهای عالی برای یادگیری پردازش تصویر و برنامهنویسی میکروکنترلرها.
-
پردازش تصویر در زمان واقعی: استفاده در کاربردهای ماشین بینایی و تشخیص چهره.
اتصال و راهاندازی
اتصال ماژول OV7670 به میکروکنترلرهایی مانند Arduino Uno یا Mega نیازمند رعایت نکات مهمی است:
-
منبع تغذیه: ماژول با ولتاژ 3.3 ولت کار میکند، بنابراین در صورت استفاده از میکروکنترلرهای 5 ولتی، باید از تقسیمکننده ولتاژ یا شیفتدهنده سطح (Level Shifter) استفاده شود تا از آسیب به ماژول جلوگیری شود.
-
اتصالات پین: ماژول معمولاً دارای 16 یا 18 پین است که شامل پینهای داده (D0-D7)، سیگنالهای همگامسازی (VSYNC، HREF، PCLK)، و پینهای کنترلی (SIOC، SIOD) میشود.
-
پیکربندی: تنظیم رجیسترهای داخلی ماژول از طریق رابط SCCB انجام میشود. این تنظیمات شامل کنترل کیفیت تصویر، فرمت خروجی، و نرخ فریم است.
-
نرمافزار مورد نیاز: برای مشاهده تصاویر، میتوانید از نرمافزارهایی مانند Serial Port Reader یا افزونههای اختصاصی مانند ArduImageCapture استفاده کنید.
نکات مهم در استفاده
-
سیمکشی دقیق: استفاده از کابلهای کوتاه و با کیفیت برای کاهش نویز و بهبود کیفیت تصویر ضروری است.
-
تنظیمات اولیه: برخی ماژولها ممکن است نیاز به تنظیمات خاص رجیسترها داشته باشند تا رنگها به درستی نمایش داده شوند.
-
سازگاری: اطمینان حاصل کنید که نسخه ماژول (مانند مدلهای با FIFO یا بدون FIFO) با پروژه شما سازگار است.
سوالات متداول (FAQ)
1. آیا ماژول OV7670 برای پروژههای مبتدی مناسب است؟
بله، اما نیاز به دانش اولیه در برنامهنویسی میکروکنترلرها و پروتکل I2C دارد. برای مبتدیان، استفاده از آموزشهای موجود و کتابخانههای آماده مانند کتابخانههای Arduino میتواند راهاندازی را آسانتر کند.
2. چگونه میتوان کیفیت تصویر ماژول OV7670 را بهبود داد؟
کیفیت تصویر را میتوان با تنظیم رجیسترهای مربوط به گاما، تعادل رنگ سفید، و کنترل نوردهی از طریق رابط SCCB بهبود داد. همچنین، استفاده از لنز با کیفیت و کاهش نویز در اتصالات الکتریکی موثر است.
3. آیا OV7670 برای استفاده در نور کم مناسب است؟
بله، ماژول OV7670 به دلیل حساسیت بالای حسگر CMOS، عملکرد خوبی در شرایط نور کم دارد. با این حال، برای بهترین نتیجه، تنظیمات مناسب نوردهی و استفاده از نور مکمل توصیه میشود.
خرید ماژول OV7670
برای تهیه ماژول دوربین OV7670 با کیفیت بالا و پشتیبانی فنی مناسب، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای از قطعات الکترونیکی با کیفیت را ارائه میدهد و گزینهای مطمئن برای خرید تجهیزات پروژههای شما است.
