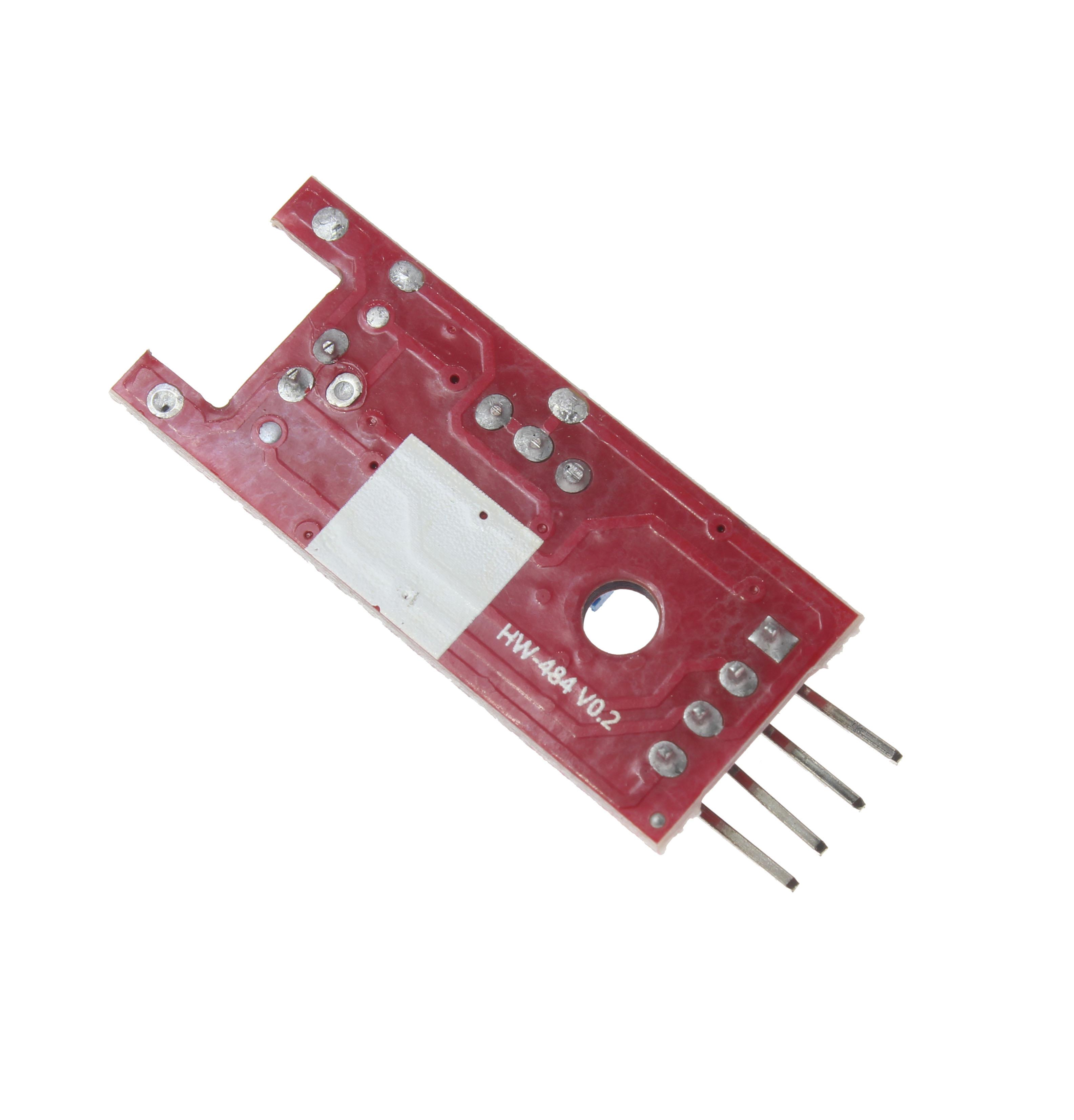

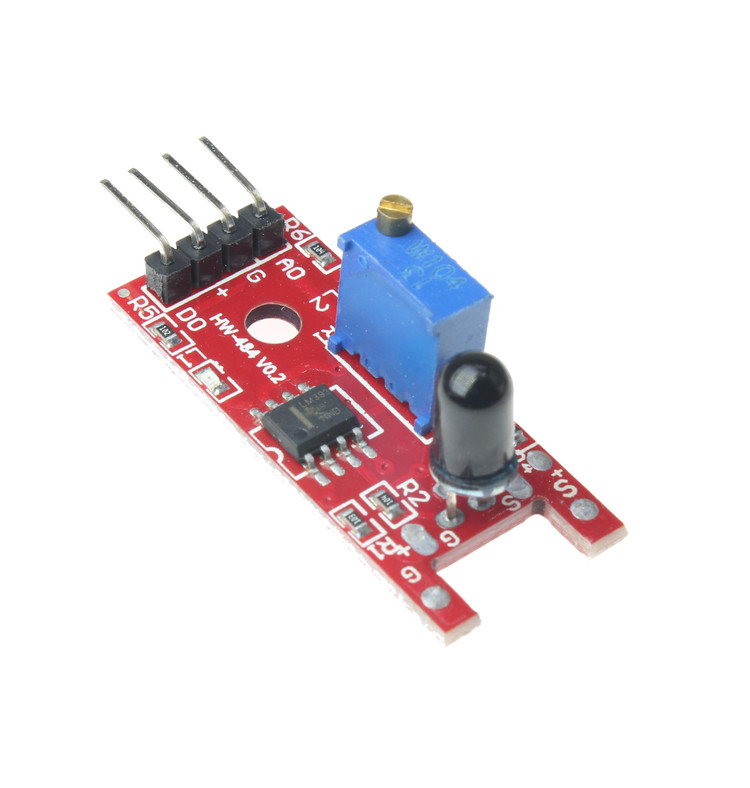

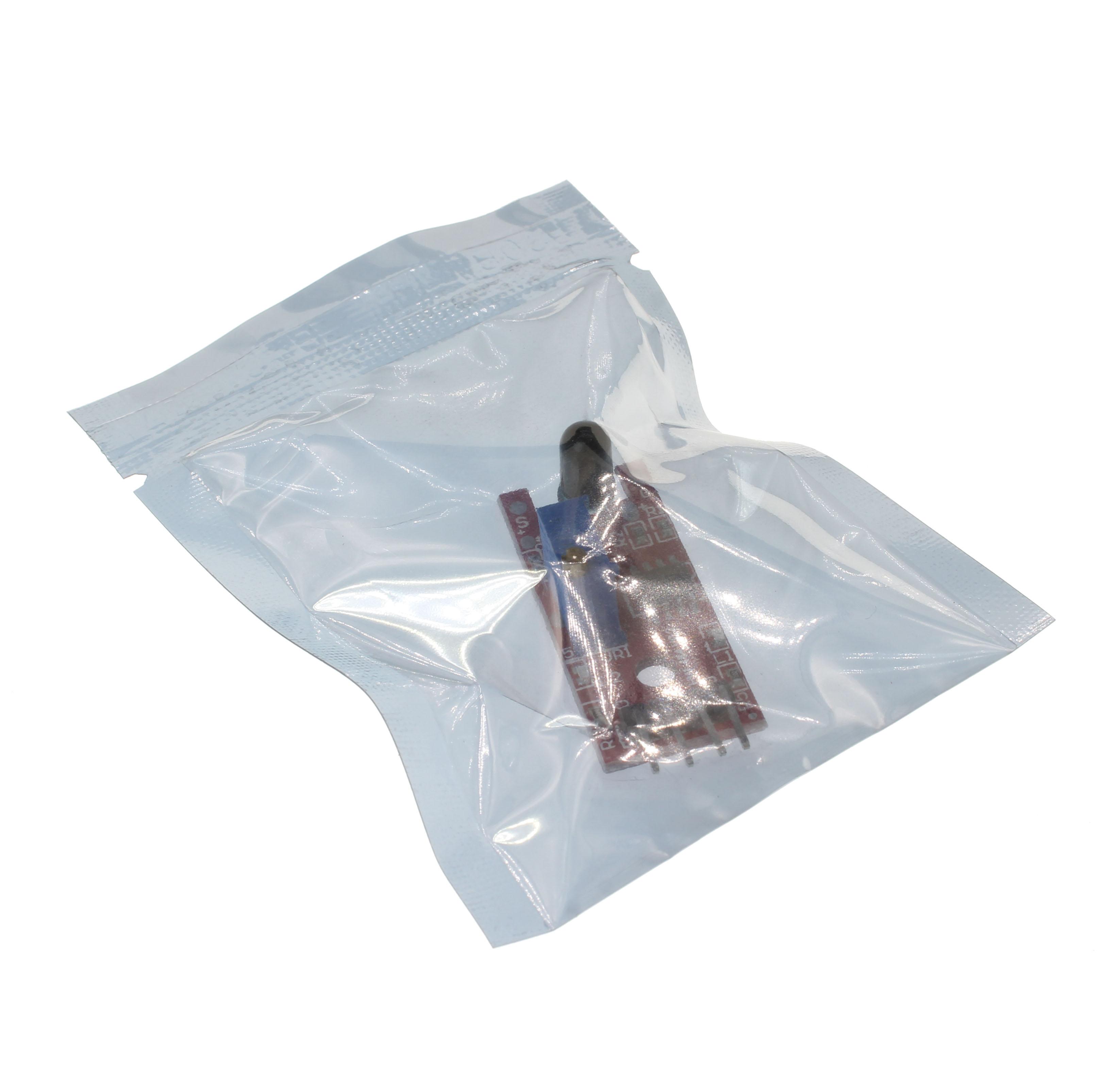

ماژول تشخیص شعله IR FLAME SENSOR MODULE

ماژول حسگر شعله مادون قرمز (IR Flame Sensor Module) یک ابزار پیشرفته و کاربردی برای تشخیص شعله و منابع حرارتی است که به‌طور گسترده در پروژه‌های الکترونیکی، سیستم‌های ایمنی و اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این ماژول با بهره‌گیری از فناوری حسگر مادون قرمز (IR)، قادر به شناسایی امواج مادون قرمز ساطع‌شده از شعله در محدوده طول موج 760 تا 1100 نانومتر است. این ویژگی، آن را به ابزاری ایده‌آل برای تشخیص سریع و دقیق آتش‌سوزی یا منابع نوری مشابه تبدیل کرده است.

ماژول حسگر شعله معمولاً با میکروکنترلرهایی مانند آردوینو، رزبری پای و PIC سازگار است و به دلیل طراحی ساده و قابلیت تنظیم حساسیت، حتی برای مبتدیان در حوزه الکترونیک نیز گزینه‌ای مناسب محسوب می‌شود. این حسگر می‌تواند شعله‌های کوچک مانند شعله فندک را از فاصله تقریبی 0.8 متری و با زاویه تشخیص حدود 60 درجه شناسایی کند.

ویژگی‌های کلیدی ماژول حسگر شعله مادون قرمز

• حساسیت بالا: مجهز به فتوترانزیستور سیلیکونی NPN مدل YG1006 که به دلیل پوشش اپوکسی سیاه، حساسیت بالایی به امواج مادون قرمز دارد.

• محدوده تشخیص: قادر به شناسایی شعله در محدوده طول موج 760 تا 1100 نانومتر با زاویه تشخیص 60 درجه.

• خروجی دیجیتال و آنالوگ: ارائه خروجی دیجیتال برای تشخیص سریع و خروجی آنالوگ برای اندازه‌گیری دقیق‌تر شدت شعله.

• قابلیت تنظیم حساسیت: دارای پتانسیومتر برای تنظیم دقیق سطح حساسیت حسگر.

• سازگاری گسترده: قابل اتصال به انواع میکروکنترلرها مانند آردوینو، رزبری پای و سایر پلتفرم‌های مشابه.

• ولتاژ کاری: پشتیبانی از ولتاژ 3.3 تا 5 ولت، مناسب برای پروژه‌های متنوع.

• طراحی کم‌مصرف: مناسب برای استفاده در سیستم‌های کم‌مصرف و باتری‌محور.

نحوه عملکرد ماژول

ماژول حسگر شعله مادون قرمز با شناسایی امواج مادون قرمز ساطع‌شده از شعله یا منابع نوری مشابه عمل می‌کند. این حسگر از یک فتوترانزیستور حساس به مادون قرمز تشکیل شده است که سیگنال‌های دریافتی را به خروجی الکتریکی تبدیل می‌کند. در صورت تشخیص شعله، ماژول می‌تواند سیگنال دیجیتال (0 یا 1) برای اعلام وجود یا عدم وجود شعله و سیگنال آنالوگ برای اندازه‌گیری شدت شعله ارائه دهد. این امکان، ماژول را برای کاربردهای مختلف از جمله سیستم‌های هشدار آتش‌سوزی، رباتیک و پروژه‌های DIY مناسب می‌سازد.

کاربردهای ماژول حسگر شعله

• سیستم‌های هشدار آتش‌سوزی: استفاده در سیستم‌های ایمنی برای تشخیص سریع آتش‌سوزی در منازل، ادارات و صنایع.

• اتوماسیون صنعتی: نظارت بر شعله در کوره‌های صنعتی و سیستم‌های گرمایشی.

• پروژه‌های رباتیک: استفاده در ربات‌های آتش‌نشان برای شناسایی و خاموش کردن شعله.

• سیستم‌های امنیتی: ادغام در سیستم‌های نظارتی برای اعلام هشدار در صورت بروز آتش‌سوزی.

• پروژه‌های DIY و آموزشی: مناسب برای دانشجویان و علاقه‌مندان به الکترونیک برای یادگیری و آزمایش.

مزایای استفاده از ماژول حسگر شعله مادون قرمز

• تشخیص سریع و دقیق: توانایی تشخیص شعله در کمتر از چند میلی‌ثانیه.

• نصب آسان: طراحی کاربرپسند با امکان اتصال ساده به میکروکنترلرها.

• هزینه مقرون‌به‌صرفه: قیمت مناسب برای استفاده در پروژه‌های مختلف.

• انعطاف‌پذیری: قابلیت تنظیم حساسیت و سازگاری با ولتاژهای مختلف.

پرسش‌های متداول (FAQs)

1. ماژول حسگر شعله مادون قرمز چه نوع شعله‌هایی را می‌تواند تشخیص دهد؟

این ماژول قادر به تشخیص شعله‌هایی است که امواج مادون قرمز در محدوده 760 تا 1100 نانومتر ساطع می‌کنند، مانند شعله فندک، شمع و آتش‌سوزی‌های کوچک. با این حال، برای تشخیص شعله‌های بزرگ‌تر یا منابع حرارتی خاص، ممکن است نیاز به تنظیم حساسیت یا استفاده از حسگرهای مکمل باشد.

2. آیا این ماژول با آردوینو سازگار است؟

بله، ماژول حسگر شعله مادون قرمز به‌راحتی با آردوینو و سایر میکروکنترلرها مانند رزبری پای سازگار است. این ماژول از طریق پین‌های دیجیتال و آنالوگ به آردوینو متصل می‌شود و کدهای نمونه متعددی برای استفاده از آن در دسترس است.

3. چگونه می‌توان حساسیت ماژول را تنظیم کرد؟

ماژول دارای یک پتانسیومتر داخلی است که با چرخاندن آن می‌توانید سطح حساسیت حسگر را تنظیم کنید. این ویژگی به شما امکان می‌دهد تا فاصله و شدت تشخیص شعله را بر اساس نیاز پروژه خود تنظیم کنید.

پیشنهاد خرید

برای خرید ماژول حسگر شعله مادون قرمز با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی و ماژول‌های باکیفیت را ارائه می‌دهد و با پشتیبانی فنی حرفه‌ای، تجربه خریدی مطمئن و رضایت‌بخش را برای شما فراهم می‌کند.
