ماژول کوره القایی DC 5 12V MINI ZVS MODULE

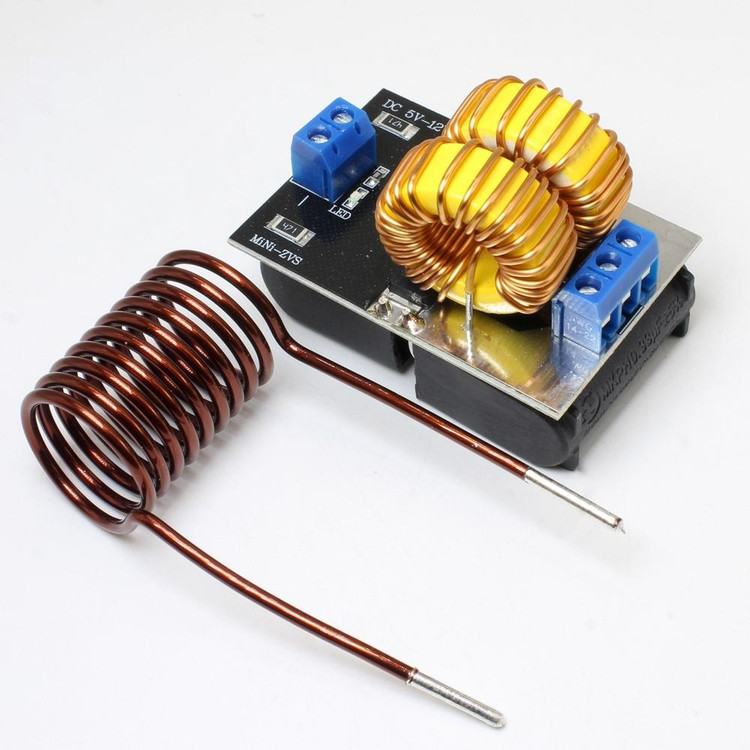

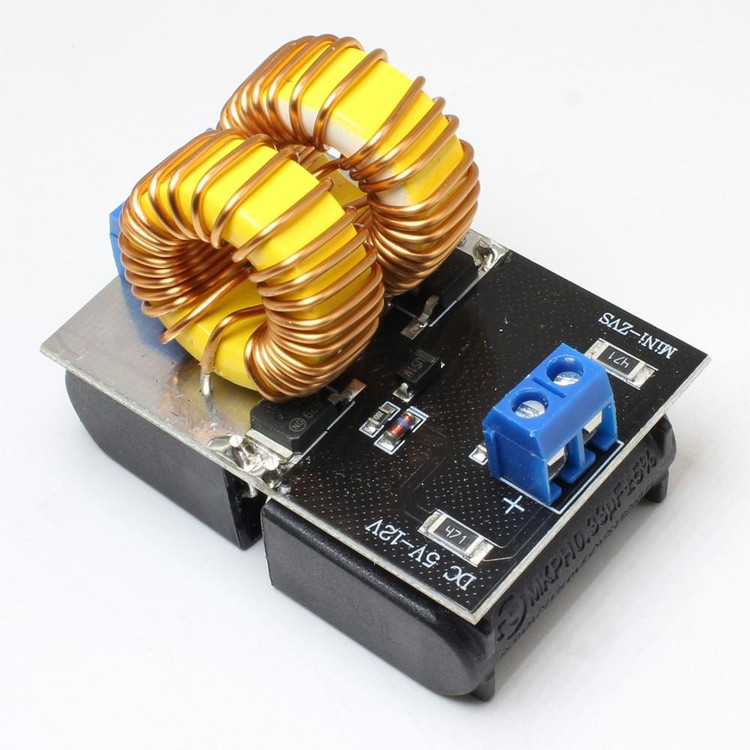

ماژول مینی ZVS (Zero Voltage Switching) با ولتاژ ورودی 5 تا 12 ولت DC، یک ابزار قدرتمند و جمع‌وجور برای کاربردهای گرمایش القایی است که با توان حداکثر 120 وات (در ولتاژ 12 ولت) طراحی شده است. این ماژول با بهره‌گیری از فناوری ZVS، بازده بالا و مصرف انرژی بهینه‌ای را ارائه می‌دهد و برای پروژه‌های DIY، آزمایش‌های علمی و کاربردهای صنعتی سبک ایده‌آل است. این محصول شامل یک کویل گرمایش القایی است که امکان اتصال مستقیم به برد را فراهم می‌کند و برای گرم کردن قطعات فلزی کوچک با دقت و سرعت بالا طراحی شده است.

مشخصات فنی

• ولتاژ ورودی: 5 تا 12 ولت DC (عملکرد تضمین‌شده در این بازه؛ ولتاژ خارج از این محدوده ممکن است به ماژول آسیب برساند)

• حداکثر توان خروجی: 120 وات (در 12 ولت برای گرمایش القایی) و حدود 30 وات با کویل جرقه‌زنی 5+5 دور

• ابعاد ماژول: 5.5 × 4 × 2 سانتی‌متر (طول × عرض × ارتفاع)

• وزن محصول: 119 گرم

• ابعاد کویل: طول 7.5 سانتی‌متر، عرض 2.8 سانتی‌متر

• جنس ساخت: ترکیب ABS و فلز برای دوام و استحکام بالا

• فرکانس پردازش: 50 هرتز

• حداکثر جریان: 10 آمپر

• ویژگی‌ها:

  • طراحی بدون تپ (No-Tap) برای سادگی و کارایی

  • مجهز به کویل گرمایش القایی قابل‌لحیم به برد

  • نشانگر LED آبی برای بررسی وضعیت تغذیه و عملکرد ماژول

کاربردها

ماژول مینی ZVS برای طیف گسترده‌ای از کاربردها مناسب است:

• گرمایش القایی: مناسب برای گرم کردن قطعات فلزی کوچک مانند پیچ‌ها، میله‌ها و ابزارهای فلزی با قطر 1/3 تا 1/2 قطر داخلی کویل (حداکثر تا 2/3 قطر کویل).

• آزمایش‌های علمی و DIY: ایده‌آل برای پروژه‌های الکترونیکی و آزمایشگاهی که نیاز به گرمایش سریع و کنترل‌شده دارند.

• کاربردهای صنعتی سبک: مانند آنیل کردن (بازپخت) قطعات فلزی یا استفاده در فرآیندهای کوچک‌سازی.

• ایجاد جرقه الکتریکی: با استفاده از کویل جرقه‌زنی، می‌توان از آن برای تولید ولتاژ بالا (حدود 30 وات) استفاده کرد.

ویژگی‌های برجسته

1. بازده بالا با فناوری ZVS: فناوری سوئیچینگ ولتاژ صفر، اتلاف انرژی را به حداقل می‌رساند و عملکرد پایداری ارائه می‌دهد.

2. طراحی جمع‌وجور: ابعاد کوچک و وزن سبک، این ماژول را برای پروژه‌های قابل‌حمل و فضاهای محدود مناسب می‌سازد.

3. نصب آسان: ماژول با کویل همراه عرضه می‌شود و اتصال صحیح منبع تغذیه و کویل برای راه‌اندازی است.

4. ایمنی و دوام: استفاده از مواد باکیفیت و طراحی مقاوم، طول عمر محصول را تضمین می‌کند.

5. کاربرد چندمنظوره: از گرمایش القایی تا تولید جرقه، این ماژول برای پروژه‌های متنوع مناسب است.

نکات مهم در استفاده

• ولتاژ ورودی: حتماً از منبع تغذیه‌ای با ولتاژ 5 تا 12 ولت استفاده کنید. ولتاژ بالاتر یا پایین‌تر ممکن است به ماژول آسیب برساند.

• خنک‌سازی: به دلیل جریان بالای موردنیاز برای گرمایش القایی، توصیه می‌شود پس از 5 دقیقه کار مداوم، ماژول را خاموش کرده و اجازه دهید خنک شود.

• اندازه جسم گرم‌شونده: عرض جسم موردنظر برای گرمایش باید بین 1/3 تا 1/2 قطر داخلی کویل باشد و از 2/3 بیشتر نشود تا بهترین نتیجه حاصل شود.

• اتصال کویل: برای جلوگیری از ذوب شدن پایانه‌های پلاستیکی، کویل گرمایش را مستقیماً به برد لحیم کنید.

• بررسی نشانگر LED: روشن شدن LED آبی نشان‌دهنده تغذیه صحیح و عملکرد ماژول است. در صورت کم‌نور بودن، منبع تغذیه با توان بالاتر را امتحان کنید.

سوالات متداول (FAQ)

1. محدوده ولتاژ ورودی این ماژول چیست؟

ماژول مینی ZVS با ولتاژ ورودی 5 تا 12 ولت DC کار می‌کند. استفاده از ولتاژ خارج از این محدوده ممکن است به ماژول آسیب برساند یا عملکرد آن را مختل کند.

2. چه نوع اشیایی را می‌توان با این ماژول گرم کرد؟

این ماژول برای گرم کردن اشیای فلزی کوچک با عرض 1/3 تا 1/2 قطر داخلی کویل (حداکثر 2/3) مناسب است. قطر جسم نباید بیش از 20 میلی‌متر باشد.

3. آیا این ماژول برای استفاده مداوم مناسب است؟

خیر، به دلیل تولید گرمای زیاد در کویل، توصیه می‌شود پس از 5 دقیقه کار مداوم، ماژول را خاموش کرده و اجازه دهید خنک شود تا از آسیب به اجزای آن جلوگیری شود.
