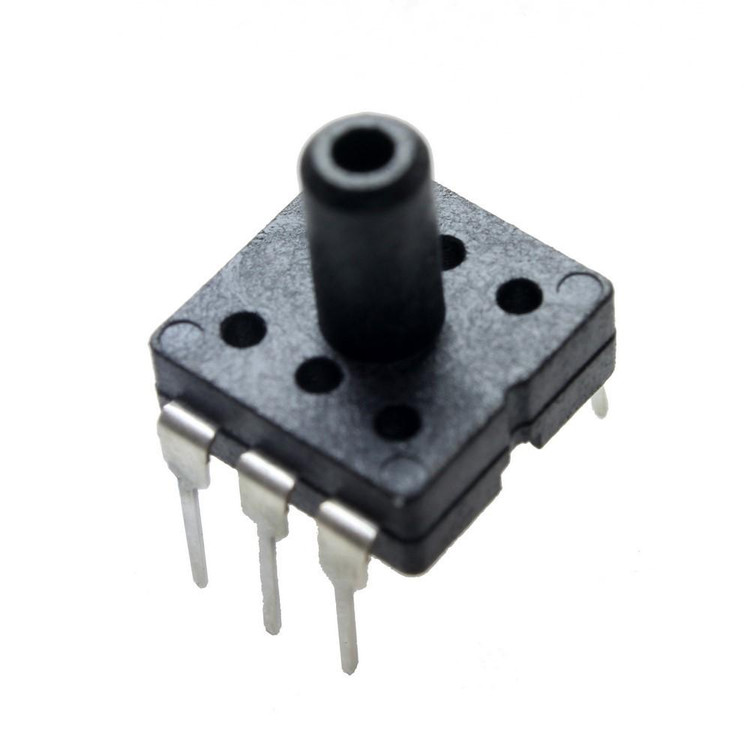

سنسور MPS20N0040D SENSOR

سنسور فشار MPS20N0040D یک سنسور فشار پیزورزیستیو با فناوری MEMS (سیستم‌های میکروالکترومکانیکی) است که برای اندازه‌گیری فشار هوا و گازهای غیرخورنده طراحی شده است. این سنسور با دامنه اندازه‌گیری 0 تا 40 کیلوپاسکال (0 تا 5.8 psi) و خروجی آنالوگ، گزینه‌ای ایده‌آل برای کاربردهای مختلف صنعتی، پزشکی و خودرویی محسوب می‌شود. طراحی مقاوم، دقت بالا و قیمت مقرون‌به‌صرفه این سنسور، آن را به یکی از محبوب‌ترین انتخاب‌ها برای پروژه‌های مبتنی بر میکروکنترلرها مانند آردوینو تبدیل کرده است.

ویژگی‌های کلیدی

• دامنه فشار: 0 تا 40 کیلوپاسکال (معادل 0 تا 5.8 psi)

• خروجی آنالوگ: سیگنال میلی‌ولت (50 تا 100 میلی‌ولت در مقیاس کامل) با خطی بودن ±0.3% F.S.

• ولتاژ تغذیه: 5 ولت DC یا جریان ثابت 1 میلی‌آمپر

• دمای کاری گسترده: از -40 تا +85 درجه سانتی‌گراد

• مقاومت ورودی و خروجی: 4 تا 6 کیلواهم

• هیسترزیس: ±0.7% F.S.

• فناوری MEMS: طراحی یکپارچه و قابل اعتماد با دقت بالا

• مناسب برای گازهای غیرخورنده: ایده‌آل برای اندازه‌گیری فشار هوا و گازهای خشک و تمیز

کاربردها

سنسور MPS20N0040D به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از صنایع و پروژه‌ها مورد استفاده قرار می‌گیرد:

1. صنعت خودرو: اندازه‌گیری فشار لاستیک، سنسور MAP، پمپ‌های هوای خودرو و سیستم‌های ترمز بادی.

2. پزشکی: مانیتورینگ فشار خون، تجهیزات تشخیصی و دستگاه‌های مانیتورینگ بیمار.

3. صنعت: سوئیچ‌های ترمز بادی، فشارسنج‌های دیجیتال قابل حمل و نظارت بر محیط.

4. پروژه‌های تحقیقاتی و DIY: استفاده در پروژه‌های مبتنی بر آردوینو برای اندازه‌گیری فشار در سیستم‌های مختلف مانند مانومترهای دیجیتال یا حسگرهای ارتفاع.

مزایای استفاده

• دقت بالا: با خطی بودن ±0.3% و هیسترزیس پایین، داده‌های قابل اعتمادی ارائه می‌دهد.

• نصب آسان: طراحی DIP-6 این سنسور را برای استفاده در بردهای مدار چاپی (PCB) و پروژه‌های OEM مناسب می‌کند.

• هزینه کم: نسبت به عملکرد و دقت، قیمت بسیار مناسبی دارد.

• سازگاری با میکروکنترلرها: به راحتی با آردوینو، رزبری پای و سایر پلتفرم‌ها ادغام می‌شود.

نحوه اتصال و کالیبراسیون

برای استفاده از سنسور MPS20N0040D، معمولاً نیاز به یک مدار تقویت‌کننده (مانند آپ‌امپ LM358 یا ماژول HX710B) دارید تا سیگنال میلی‌ولت خروجی را به سطح قابل خواندن برای میکروکنترلرها تبدیل کنید. این سنسور از یک پل وتستون (Wheatstone Bridge) استفاده می‌کند که تغییرات مقاومت ناشی از فشار را به تغییرات ولتاژ تبدیل می‌کند. برای کالیبراسیون:

1. فشار صفر (بدون فشار) را اندازه‌گیری کنید و ولتاژ خروجی را به عنوان مقدار پایه ثبت کنید.

2. فشارهای مشخص (مثلاً با استفاده از پمپ هوا و فشارسنج آنالوگ) اعمال کنید و مقادیر خروجی را یادداشت کنید.

3. با استفاده از داده‌های به‌دست‌آمده، منحنی کالیبراسیون یا معادله خطی برای تبدیل ولتاژ به فشار ایجاد کنید.

سوالات متداول (FAQ)

1. آیا سنسور MPS20N0040D می‌تواند فشار منفی را اندازه‌گیری کند؟

خیر، این سنسور برای اندازه‌گیری فشار مثبت در بازه 0 تا 40 کیلوپاسکال طراحی شده است و برای فشارهای منفی مناسب نیست. برای کاربردهای فشار تفاضلی، باید از سنسورهای مخصوص استفاده کنید.

2. چگونه می‌توانم سنسور MPS20N0040D را به آردوینو متصل کنم؟

برای اتصال این سنسور به آردوینو، به یک ماژول تقویت‌کننده مانند HX710B یا مدار آپ‌امپ نیاز دارید. پین‌های سنسور باید به درستی به منبع تغذیه 5 ولت، زمین (GND) و ورودی آنالوگ آردوینو متصل شوند. همچنین، استفاده از کتابخانه‌های آماده برای HX710B می‌تواند فرآیند خواندن داده‌ها را ساده‌تر کند.

3. آیا این سنسور برای محیط‌های مرطوب یا مایعات مناسب است؟

خیر، سنسور MPS20N0040D برای گازهای خشک و غیرخورنده طراحی شده است و در برابر رطوبت یا مایعات مقاوم نیست. برای کاربردهای مرتبط با مایعات، باید از سنسورهای ضدآب یا مقاوم در برابر رطوبت استفاده کنید.
