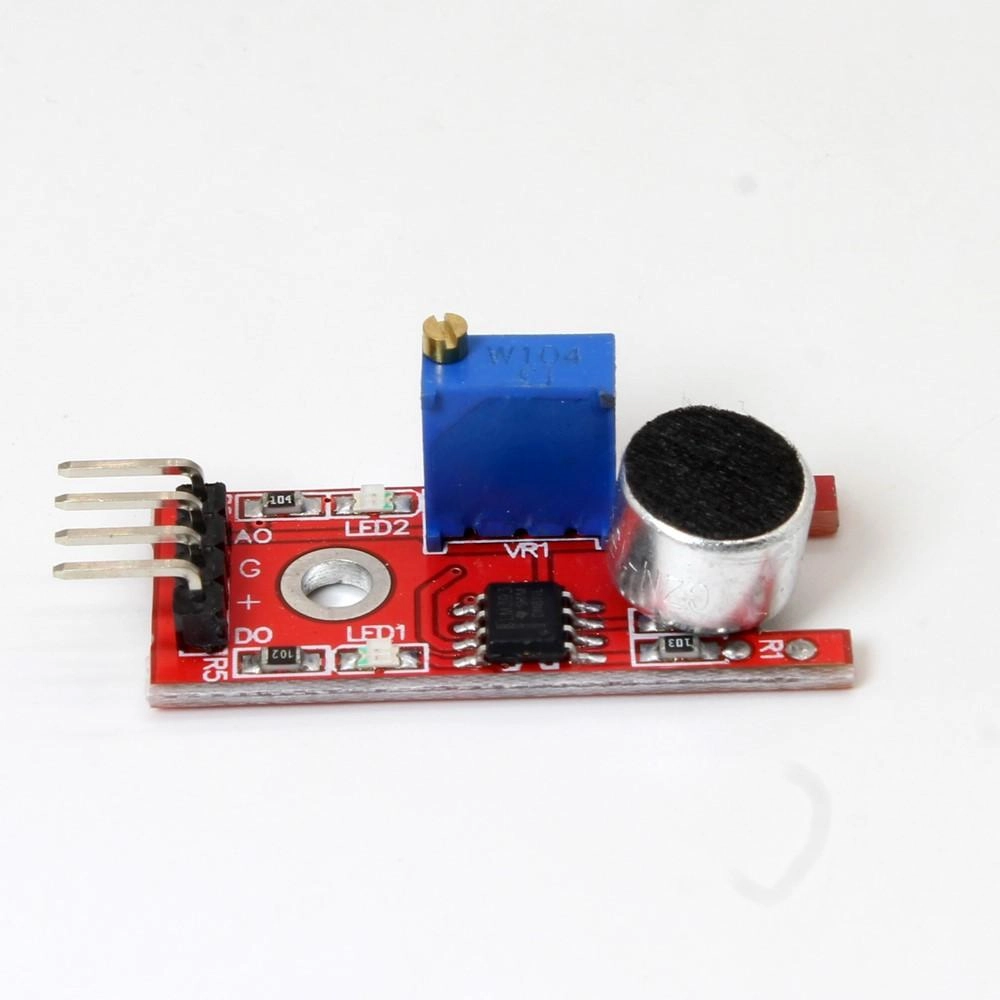

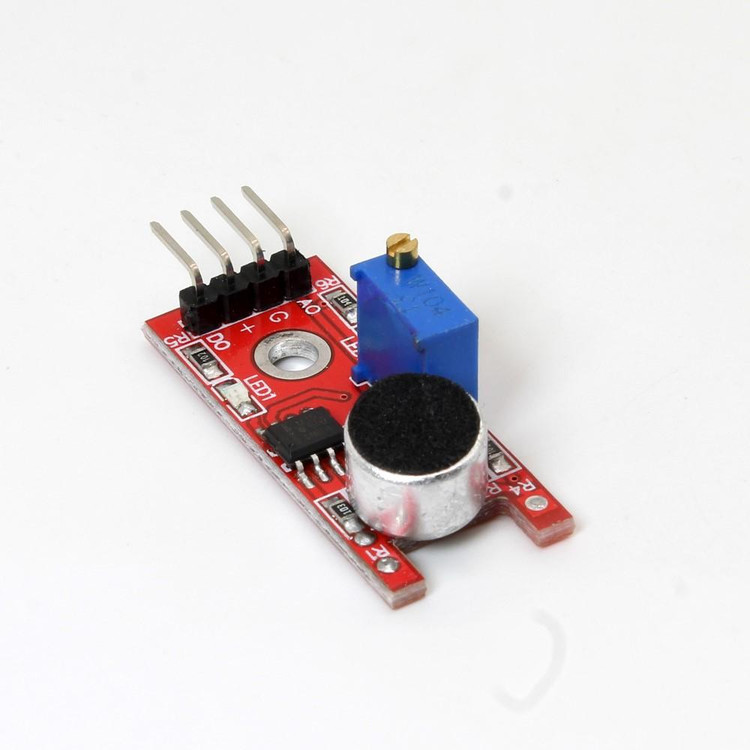

ماژول میکروفن KY 037 MICROPHONE SENSOR MODULE

ماژول سنسور میکروفون KY-037 یک ابزار پیشرفته و کاربردی برای تشخیص صدا و تغییرات صوتی در محیط است که به دلیل حساسیت بالا، طراحی جمع‌وجور و قابلیت استفاده آسان، به یکی از محبوب‌ترین انتخاب‌ها در پروژه‌های الکترونیکی و رباتیک تبدیل شده است. این ماژول با بهره‌گیری از میکروفون خازنی (Electret Condenser Microphone) و مدار تقویت‌کننده LM393، توانایی تبدیل امواج صوتی به سیگنال‌های الکتریکی آنالوگ و دیجیتال را دارد و برای کاربردهای متنوعی مانند سیستم‌های کنترل صوتی، نظارت بر سطح نویز، پروژه‌های امنیتی و دستگاه‌های تعاملی مناسب است.

ویژگی‌های کلیدی ماژول KY-037

• تشخیص صدا با حساسیت بالا: میکروفون خازنی این ماژول قادر به تشخیص طیف گسترده‌ای از فرکانس‌های صوتی است و حتی صداهای با شدت پایین را با دقت بالا ثبت می‌کند.

• خروجی دوگانه (آنالوگ و دیجیتال):

  • خروجی آنالوگ (AO): سیگنال ولتاژ آنالوگ متناسب با شدت صدای دریافت‌شده ارائه می‌دهد که برای پردازش دقیق‌تر در میکروکنترلرها مناسب است.

  • خروجی دیجیتال (DO): سیگنال دیجیتال (HIGH/LOW) تولید می‌کند که با استفاده از پتانسیومتر داخلی می‌توان آستانه حساسیت آن را تنظیم کرد.

• پتانسیومتر قابل تنظیم: امکان تنظیم دقیق حساسیت ماژول برای سازگاری با شرایط مختلف محیطی.

• سازگاری گسترده: این ماژول با میکروکنترلرهای محبوب مانند Arduino، ESP32، ESP8266 و Raspberry Pi سازگار است و به راحتی در پروژه‌های مختلف قابل ادغام است.

• ابعاد جمع‌وجور: با ابعاد 32mm x 17mm x 8mm، این ماژول فضای کمی اشغال می‌کند و برای پروژه‌های کوچک و قابل حمل ایده‌آل است.

• ولتاژ کاری: عملکرد پایدار در محدوده ولتاژ 3.3 تا 5 ولت DC.

• چراغ‌های نشانگر: مجهز به دو LED، یکی برای نشان دادن وضعیت روشن بودن (LED1) و دیگری برای نشان دادن فعال شدن خروجی دیجیتال در صورت عبور صدا از آستانه تنظیم‌شده (LED2).

مشخصات فنی

• ولتاژ کاری: 3.3V - 5V DC

• میکروفون: خازنی الکتریکی (CMA-6542PF)

• چیپ اصلی: LM393 (مقایسه‌گر تفاضلی)

• خروجی‌ها: آنالوگ (AO) و دیجیتال (DO)

• حساسیت میکروفون: 48-52 dB در فرکانس 1kHz

• حداکثر فاصله تشخیص: حدود 0.5 متر

• ابعاد برد: 32mm x 17mm x 8mm

• سوراخ نصب: 3mm برای نصب آسان

• وزن: سبک و مناسب برای پروژه‌های پرتابل

کاربردها

ماژول KY-037 به دلیل انعطاف‌پذیری و دقت بالا در پروژه‌های متنوعی مورد استفاده قرار می‌گیرد:

1. سیستم‌های کنترل صوتی: روشن و خاموش کردن دستگاه‌ها یا چراغ‌ها با تشخیص صدا، مانند لامپ‌های صوتی یا سیستم‌های خانگی هوشمند.

2. نظارت بر سطح نویز: اندازه‌گیری شدت صدا در محیط‌های صنعتی یا شهری برای کنترل آلودگی صوتی.

3. پروژه‌های امنیتی: تشخیص صداهای غیرعادی مانند شکستن شیشه یا صدای زنگ در سیستم‌های نظارتی.

4. پروژه‌های تعاملی: ایجاد دستگاه‌های واکنش‌دهنده به صدا، مانند اسباب‌بازی‌های صوتی یا نمایشگرهای LED حساس به صدا.

5. آموزش و یادگیری: استفاده در پروژه‌های آموزشی برای یادگیری مفاهیم میکروکنترلرها و پردازش سیگنال.

نحوه استفاده

استفاده از ماژول KY-037 بسیار ساده است. کافی است مراحل زیر را دنبال کنید:

1. اتصال به منبع تغذیه:

   • پین "+" را به 3.3V یا 5V DC متصل کنید.

   • پین "-" را به زمین (GND) متصل کنید.

2. اتصال خروجی‌ها:

   • برای استفاده از خروجی آنالوگ، پین AO را به یکی از پین‌های آنالوگ میکروکنترلر (مانند A0 در Arduino) متصل کنید.

   • برای استفاده از خروجی دیجیتال، پین DO را به یکی از پین‌های دیجیتال میکروکنترلر متصل کنید.

3. تنظیم حساسیت:

   • پتانسیومتر را در جهت عقربه‌های ساعت یا خلاف آن بچرخانید تا LED2 خاموش شود. سپس حساسیت را برای آستانه دلخواه تنظیم کنید.
