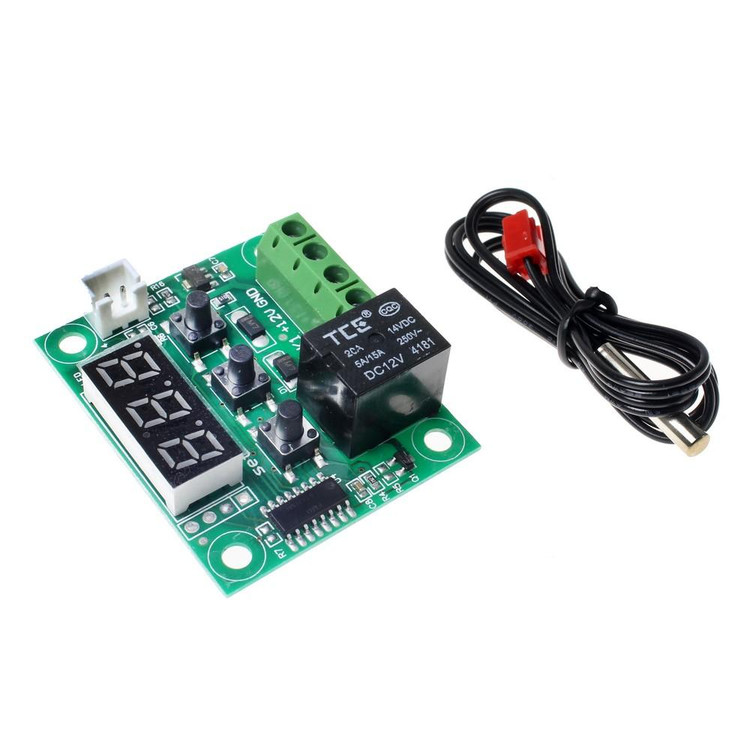

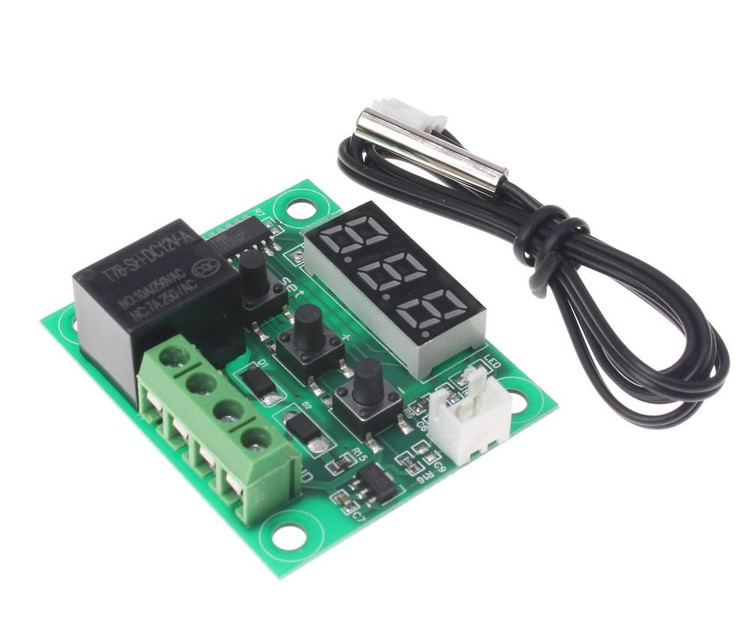

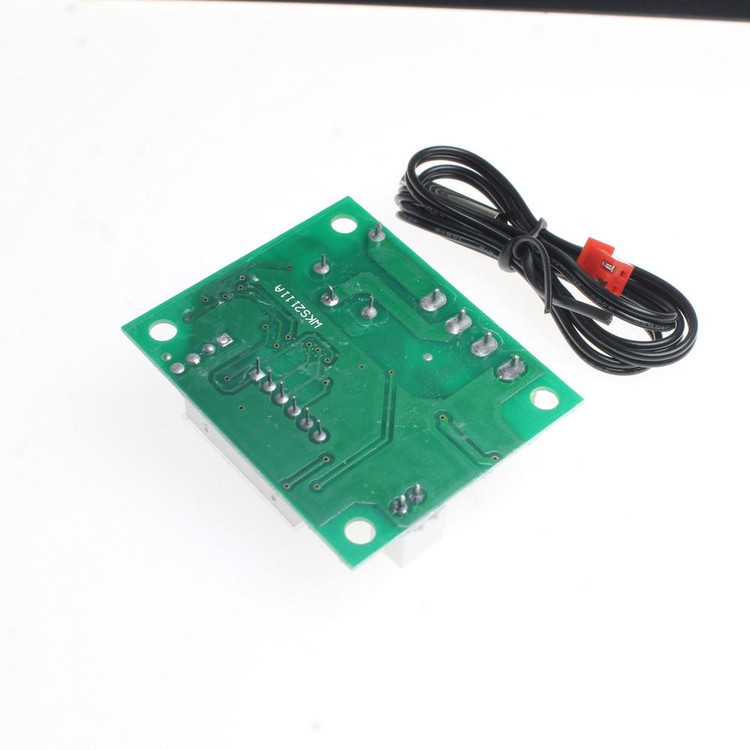

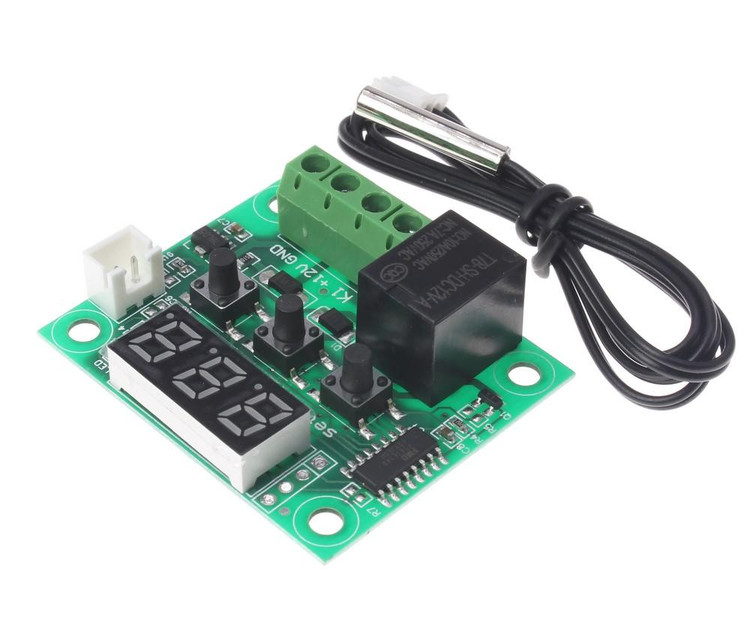

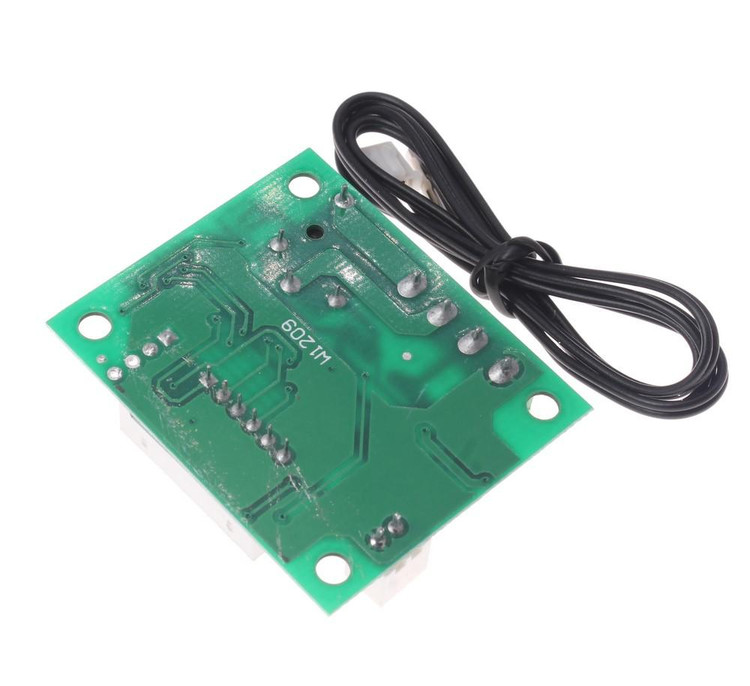

ماژول ترموستات دیجیتال XH W1209 MODULE

ماژول ترموستات دیجیتال XH-W1209 یک ابزار حرفه‌ای، کم‌هزینه و کارآمد برای کنترل دما در کاربردهای مختلف است. این ماژول با بهره‌گیری از یک میکروکنترلر داخلی و سنسور دمایی NTC با دقت بالا، امکان مدیریت هوشمند دما را در محدوده -50°C تا 110°C فراهم می‌کند. طراحی ساده، نمایشگر LED سه‌رقمی و کلیدهای کنترلی، این محصول را به گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، خانگی و IoT تبدیل کرده است.

این ماژول با قابلیت تنظیم پارامترهای مختلف از جمله حالت گرمایش یا سرمایش، هیسترزیس، کالیبراسیون دما و تأخیر در شروع، انعطاف‌پذیری بالایی را برای کاربران حرفه‌ای و آماتور فراهم می‌آورد. رله داخلی 10 آمپری این ماژول امکان کنترل بارهای پرقدرت (تا 250 ولت AC یا 12 ولت DC) را فراهم می‌کند و با مصرف انرژی پایین (جریان استاتیک ≤35mA)، گزینه‌ای بهینه برای پروژه‌های کم‌مصرف است.

ویژگی‌های کلیدی ماژول XH-W1209

• دقت بالا: دقت کنترل دما 0.1°C برای اندازه‌گیری‌های دقیق.

• محدوده دمایی گسترده: پشتیبانی از دمای -50°C تا 110°C.

• نمایشگر LED: نمایشگر سه‌رقمی برای نمایش دمای فعلی و وضعیت رله.

• رله قدرتمند: رله 10 آمپری برای کنترل بارهای AC (تا 250 ولت) و DC (تا 12 ولت).

• سنسور NTC ضدآب: سنسور دمایی NTC 10K با کابل 30 سانتی‌متری و دقت 0.5%.

• پارامترهای قابل تنظیم: شامل حالت گرمایش/سرمایش (P0)، هیسترزیس (P1)، کالیبراسیون (P4) و تأخیر شروع (P5).

• مصرف انرژی پایین: جریان استاتیک ≤35mA و جریان فعال ≤65mA.

• ابعاد جمع‌وجور: سایز 48x40 میلی‌متر، مناسب برای نصب در پنل‌ها و پروژه‌های مختلف.

کاربردهای ماژول XH-W1209

ماژول XH-W1209 به دلیل قیمت مناسب و عملکرد قابل اعتماد، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• سیستم‌های گرمایش و سرمایش: کنترل دمای هیترها، فن‌ها، کولرها و یخچال‌ها.

• اتوماسیون خانگی: مدیریت دمای محیط در خانه‌های هوشمند.

• پروژه‌های IoT: اتصال به پلتفرم‌هایی مانند Arduino یا Thinger.io برای مانیتورینگ دما.

• صنایع کشاورزی: کنترل دمای گلخانه‌ها و دستگاه‌های جوجه‌کشی.

• سیستم‌های امنیتی: استفاده در سیستم‌های هشدار دمای بالا (مانند سیستم‌های اعلام حریق).

نحوه استفاده و تنظیمات

برای استفاده از ماژول XH-W1209، کافی است مراحل زیر را دنبال کنید:

1. اتصال تغذیه: ماژول را به منبع تغذیه 12 ولت DC متصل کنید (ترمینال‌های +12V و GND).

2. اتصال سنسور: سنسور NTC را به سوکت سفید‌رنگ متصل کنید.

3. اتصال بار: دستگاه مورد نظر (مانند هیتر یا فن) را به ترمینال‌های رله (K0 و K1) وصل کنید.

4. تنظیم پارامترها:

   • کلید SET را به مدت 2 ثانیه فشار دهید تا وارد منوی تنظیمات شوید.

   • با استفاده از کلیدهای + و - بین پارامترهای P0 تا P6 جابه‌جا شوید.

   • برای تنظیم مقادیر هر پارامتر، کلید SET را فشار دهید و با کلیدهای + و - مقدار مورد نظر را تنظیم کنید.

   • پس از 5 ثانیه عدم فعالیت، تنظیمات به‌صورت خودکار ذخیره می‌شوند.

جدول پارامترهای قابل تنظیم

کد	توضیحات	محدوده	مقدار پیش‌فرض
P0	حالت کنترل دما (C: سرمایش، H: گرمایش)	C/H	C
P1	هیسترزیس (اختلاف دمای روشن/خاموش شدن رله)	0.1-15°C	2°C
P2	حد بالای دما	تا 110°C	110°C
P3	حد پایین دما	تا -39°C	-39°C
P4	کالیبراسیون دما	-7.0 تا +7.0°C	0°C
P5	تأخیر شروع	0-10 دقیقه	0 دقیقه
P6	هشدار دمای بالا	0-110°C	خاموش

مزایا و معایب

مزایا

• قیمت بسیار اقتصادی (3 تا 6 دلار در بازار جهانی).

• نصب و استفاده آسان بدون نیاز به برنامه‌نویسی.

• دقت بالا و سنسور ضدآب.

• مناسب برای پروژه‌های DIY و حرفه‌ای.

معایب

• فقدان زنگ هشدار (بوزر) در برخی مدل‌ها.

• طراحی نامناسب قرارگیری رله و ترمینال‌ها در کنار نمایشگر، که ممکن است نصب در پنل را دشوار کند.

• محدودیت در افزایش طول کابل سنسور بدون کالیبراسیون دقیق.

سوالات متداول (FAQ)

1. آیا می‌توان طول کابل سنسور NTC را افزایش داد؟

بله، می‌توانید طول کابل سنسور را با اتصال سیم اضافی افزایش دهید. با این حال، افزایش طول ممکن است دقت اندازه‌گیری را تحت تأثیر قرار دهد. برای جبران، از پارامتر P4 برای کالیبراسیون دما استفاده کنید.

2. چگونه می‌توان ماژول XH-W1209 را به Arduino متصل کرد؟

برای اتصال به Arduino، می‌توانید خروجی رله (K0 و K1) را به یک پین دیجیتال Arduino متصل کنید تا وضعیت رله را کنترل کنید. همچنین، با استفاده از یک مبدل آنالوگ به دیجیتال (ADC)، می‌توانید داده‌های دمایی را از سنسور NTC خوانده و به Arduino ارسال کنید.

3. آیا این ماژول برای کنترل دمای دستگاه‌های پرقدرت مناسب است؟

بله، رله 10 آمپری این ماژول می‌تواند بارهای پرقدرت مانند هیترها یا فن‌های 12 ولت DC و 250 ولت AC را کنترل کند. با این حال، برای بارهای سنگین‌تر، توصیه می‌شود از رله‌های خارجی یا SSR (رله حالت جامد) استفاده کنید.
